JVC RX-7032 [6/48] Задняя панель
![JVC RX-7032 [6/48] Задняя панель](/views2/1053279/page6/bg6.png)
6

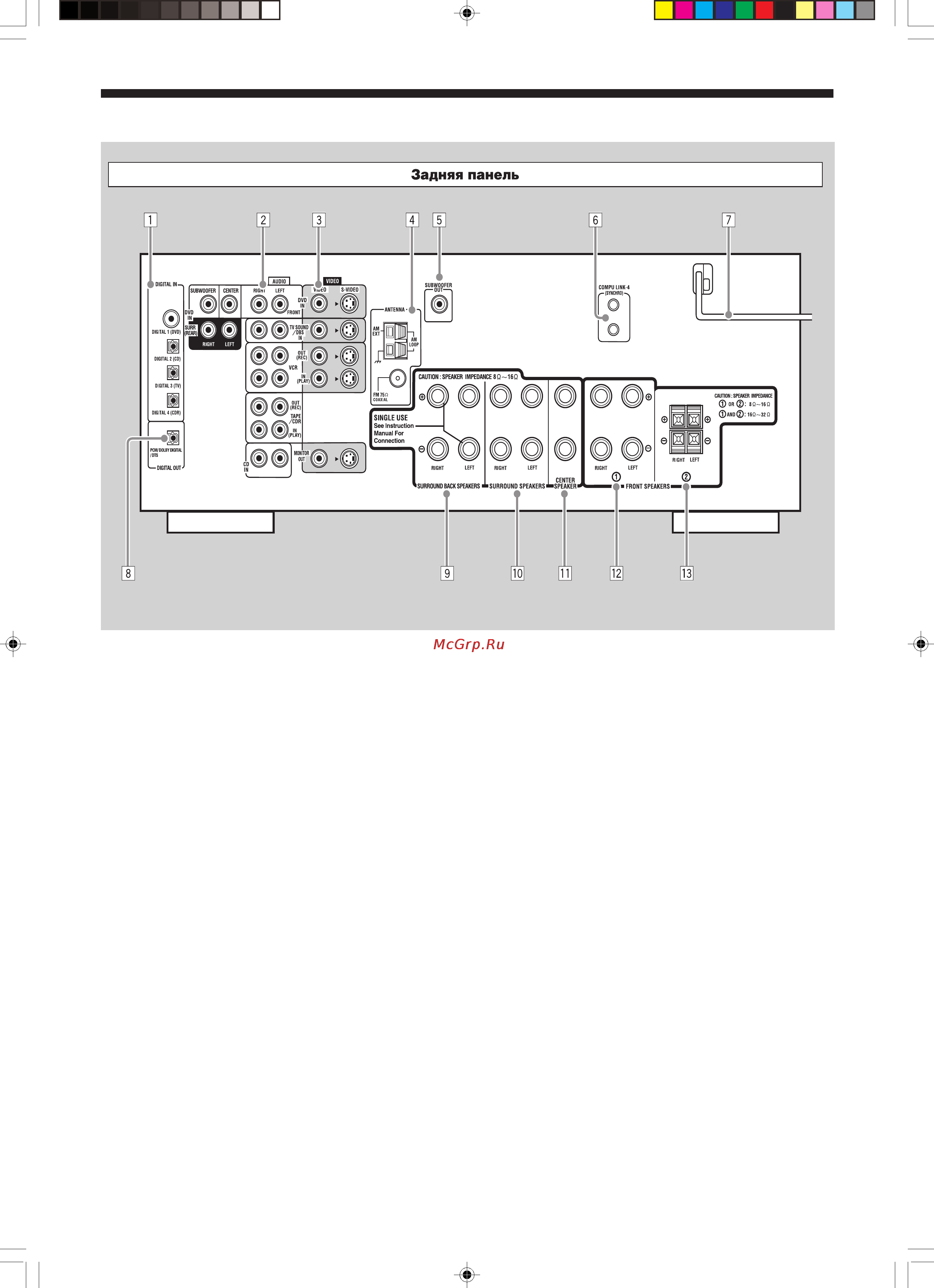

Задняя панель
1 Разъемы DIGITAL IN (13)
• Coaxial (коаксиальный): DIGITAL 1 (DVD)
• Optical (оптический): DIGITAL 2 (CD), DIGITAL 3 (TV),
DIGITAL 4 (CDR)
2 Входные/выходные гнезда AUDIO (10–12)
• Входы: DVD IN-FRONT, CENTER, SUBWOOFER,
SURR (REAR), TV SOUND/DBS IN, VCR IN
(PLAY), TAPE/CDR IN (PLAY), CD IN
• Выходы: VCR OUT (REC), TAPE/CDR OUT (REC)
3 Входные/выходные разъемы S-VIDEO и композитный
VIDEO (11, 12)
• Входы: DVD IN, TV SOUND/DBS IN, VCR IN (PLAY)
• Выходы: VCR OUT (REC), MONITOR OUT
4 Разъемы FM/AM ANTENNA (7, 8)
5 Гнездо SUBWOOFER OUT (9)
6 Разъемы COMPU LINK-4 (SYNCHRO) (39)
7 Шнур питания сети переменного тока (13)
8 Разъем DIGITAL OUT (13)
9 Разъем SURROUND BACK SPEAKERS (9)
p Разъем SURROUND SPEAKERS (9)
q Разъем CENTER SPEAKER (9)
w Разъем FRONT SPEAKERS 1 (9)
e Разъем FRONT SPEAKERS 2 (9)
