9
Тыловые
пространственные динамики
Правый / Левый
Центральный
динамик
Фронтальные
динамики 1
Правый / Левый
Фронтальные
динамики 2
Правый / Левый
Пространственные
динамики
Правый / Левый
ВАЖНО:
После подсоединения динамиков правильно настройте
информацию об установке динамиков.
Вы можете использовать процедуру Quick Speaker Setup
(быстрой настройки динамиков) для более простой
настройки информации об установке динамиков
(см.стр.24).
• Для получе
ния наилучшего возможного эффекта простран-
ственного звучания Surround/DSP см. раздел «Установка
динамиков» на стр. 26.
RIGHT
LEFT
+
–
CAUTION : SPEAKER IMPEDAN
C
SURROUND BACK SPEAKERS
SINGLE USE
See Instruction
Manual For
Connection
При использовании только
одного тылового пространствен-
ного динамика подсоедините
шнур ª к разъему RIGHT ª, а
шнур · к ра-
зъему LEFT ·.

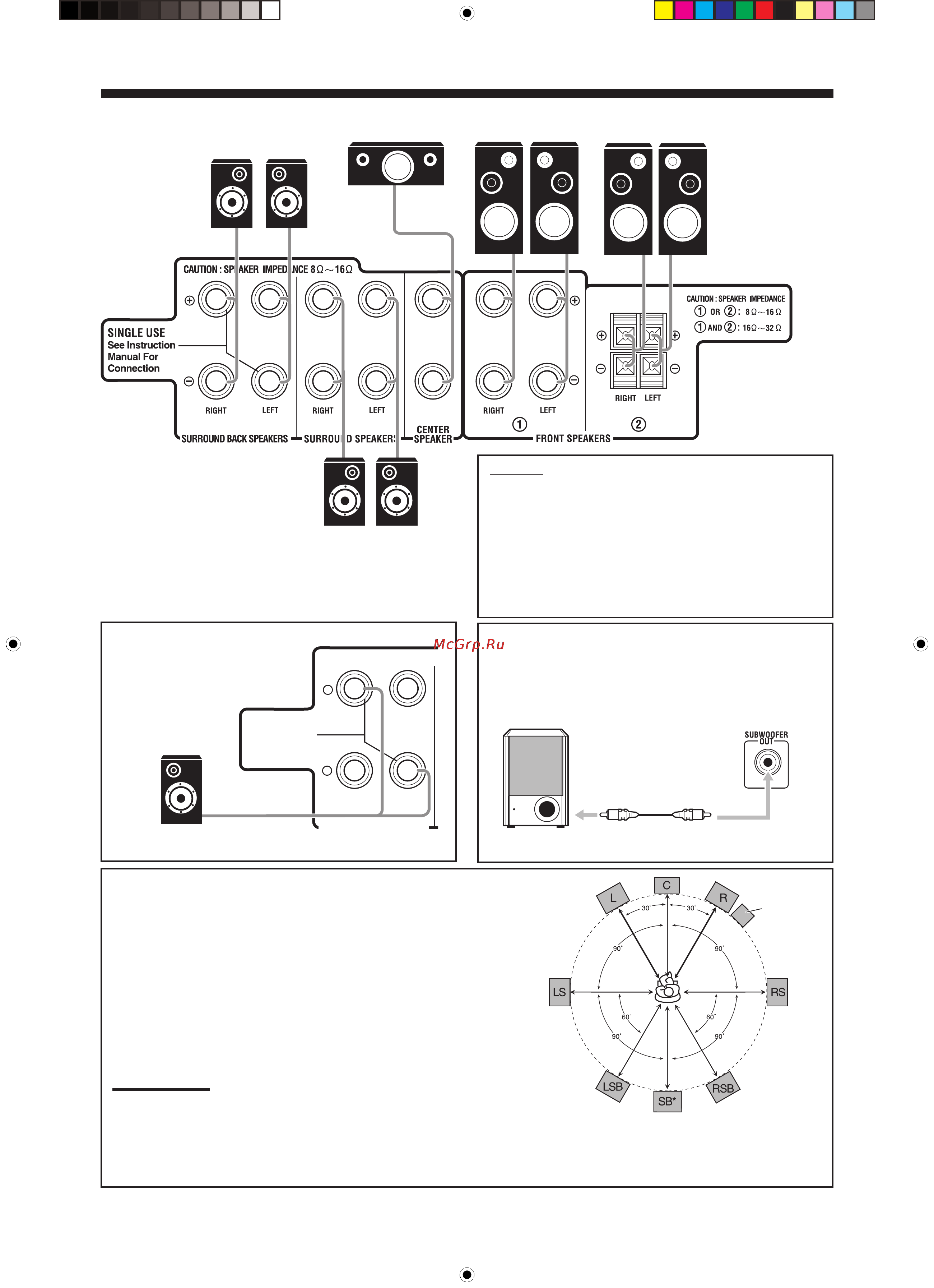

Подсоединение динамика сабвуфера
Вы можете улучшить низкие частоты путем подсоединения
сабвуфера.
Подсоедините входное гнездо мощного сабвуфера к задней
панели посредством кабеля со штырьковыми вилками RCA (в
комплект поставки не входит).
Размещение динамиков
Фронтальные динамики и центральный динамик
• Разместите эти динамики (положение блоков динамиков среднего
диапазона) на одинаковом расстоянии от пола.
• Динамики должны быть направлены на уши слушателей.
Пространственный динамик и тыловой пространственный динамик
• Поместите эти динамики в положение на 1 метр выше, чем уровень ушей
слушателя.
• Эти динамики должны быть направлены вниз, в сторону ушей слушателя.
Сабвуфер
• Вы можете поместить его в любое желаемое положение, так как низкочас
тотный звук не имеет направления. Обычное расположение – перед Вами.
Примечание:
Идеальное расположение динамиков требует, чтобы все динамики были
размещены на одинаковом расстоянии от слушателя. Однако, так как в
некоторых местах может быть сложно выполнить это требование, данное
устройство может отрегулировать время задержки, так что звуки через
все динамики достигают слушателя с одной и той же временной привязкой
(см.стр.27).
* Если подсоединен один тыловой
пространственный динамик
Сабвуфер
