4
ANTENNA
AM
EXT
AM
LOOP
FM 75
COAXIAL
2
3
1
RIGHT
1
2
1
RIGHT
1
3
RIGHT
1
4
+
+
RIGHT LEFT
1
2
1
2
FRONT SPEAKERS

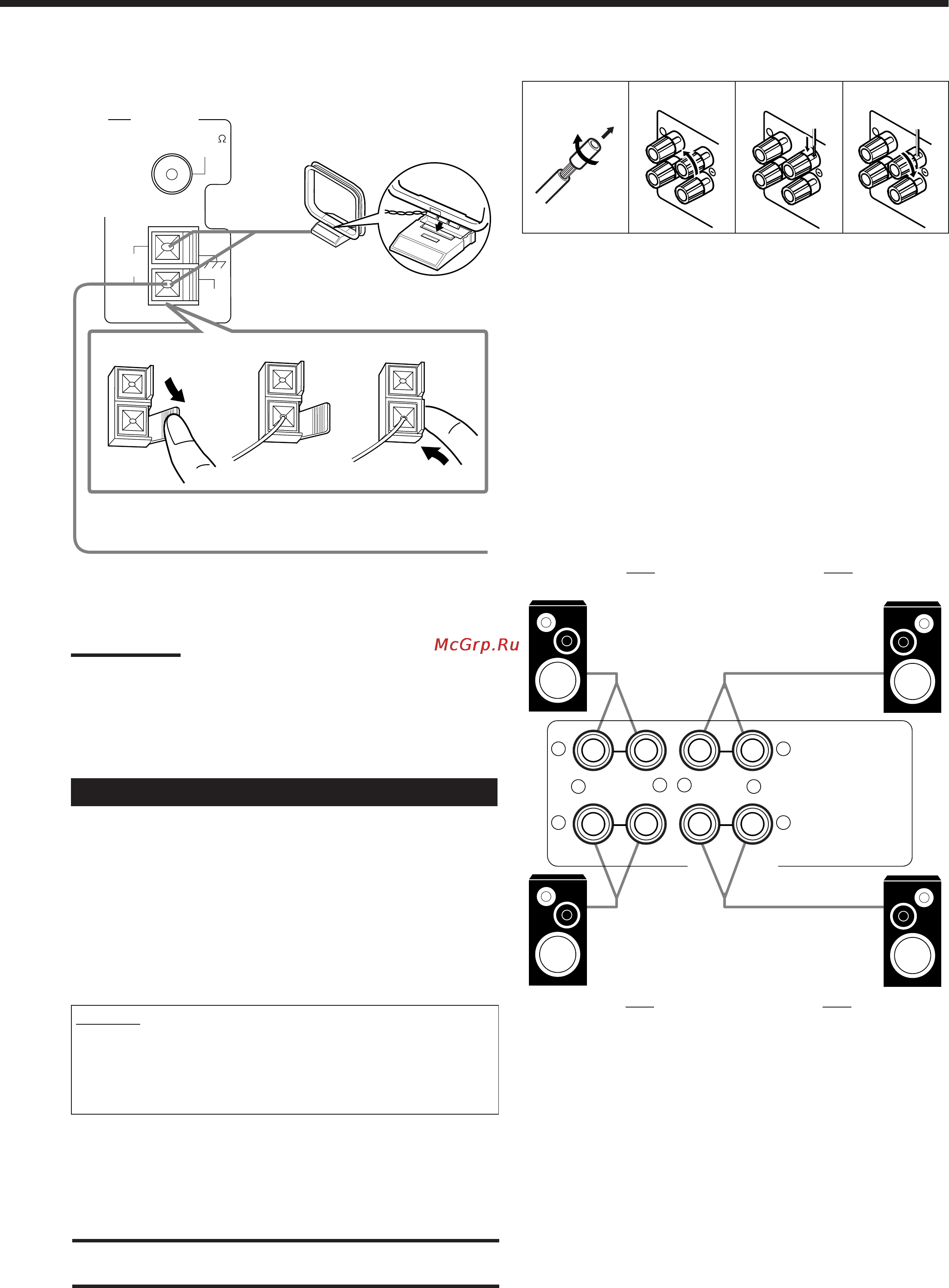

Подключение антенны АМ (MW/LW)
Проденьте зубцы на петле в отверстие
на основной части для сборки
петлевой антенны АМ (MW/LW).
Петлевая антенна АМ (MW/LW)
Внешний одножильный провод с виниловым покрытием
Основная процедура подключения
1 Отрежьте, сверните и удалите изоляцию на
концах каждого провода громкоговорителей
(не входят в комплект).
2 Поверните зажим против часовой стрелки.
3 Вставьте сигнальный кабель громкоговорителя.
4 Поверните зажим по часовой стрелке.
Подключение передних громкоговорителей
Вы можете подключить две пары передних громкоговорителей
(одну пару к разъемам FRONT SPEAKERS 1, а другую пару к
разъемам FRONT SPEAKERS 2).
ПЕРЕДНИЕ
ГРОМКОГОВОРИТЕЛИ 1
Правый гром-
коговоритель
Левый гром-
коговоритель
ПЕРЕДНИЕ
ГРОМКОГОВОРИТЕЛИ 2
Правый гром-
коговоритель
Левый гром-
коговоритель
Поворачивайте петлю до тех пор, пока не добьетесь
оптимального качества приема.
Примечания:
Убедитесь в том, что проводники антенны не соприкасаются
ни с какими другими разъемами, соединительными кабелями и
кабелем питания. Это может ухудшить качество приема.
При низком качестве приема подключите одножильный
провод с виниловым покрытием к разъему АМ ЕХТ. (При этом
не отсоединяйте петлевую антенну АМ (MW/LW)).
Подключение громкоговорителей
Вы можете подключить следующие громкоговорители:
Две пары передних громкоговорителей для воспроизведения
обычного стереофонического звучания.
Одну пару задних громкоговорителей для отображения
эффекта пространственного звучания.
Один центральный громкоговоритель для более
эффективного воспроизведения пространственного
звучания (для подчеркивания человеческих голосов).
Один субвуфер для усиления низких частот.
ВАЖНО:
После подключения громкоговорителей настройте
параметры громкоговорителей должным образом для
оптимизации эффекта DSP. Для получения более подробной
информации обратитесь на страницу 14.
Для каждого громкоговорителя (за исключением субвуфера)
подключите разъемы (-) и (+) на задней панели к разъемам, по-
меченным (-) и (+) на громкоговорителях. Для получения ин-
формации о подключении субвуфера обратитесь на страницу 5.
ПРЕДОСТЕРЕЖЕНИЕ:
Используйте громкоговорители, на разъемах которых есть
пометка SPEAKER IMPENDANCE.
RUS01_08.RX-888R 15.06.99, 13:494
