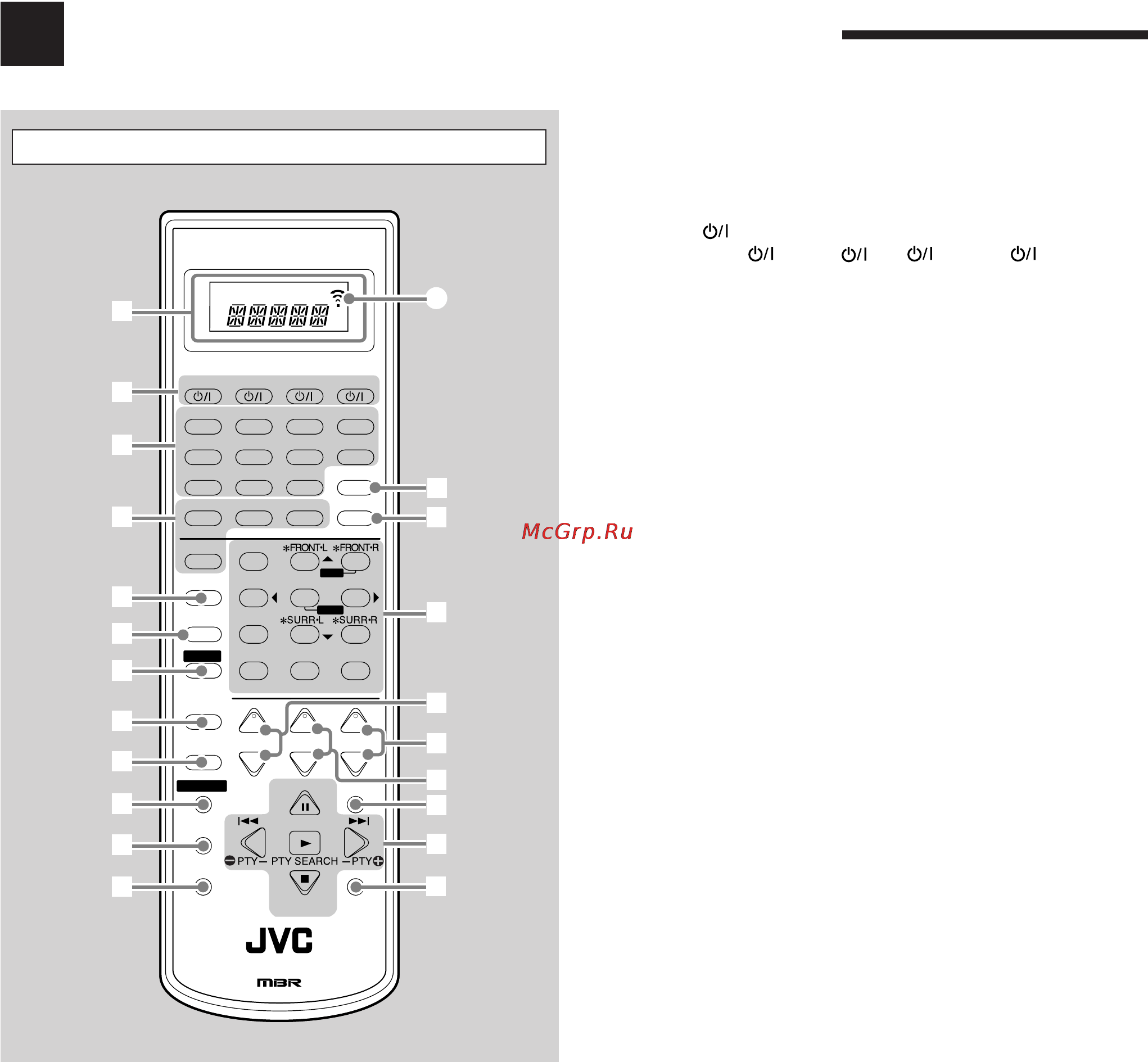

Идентификация компонентов
1 Окно дисплея
• Если изменяется режим дистанционного управления,
то это индицируется на дисплее.
• При передаче сигналов загорается индикатор передачи
сигналов (A).
2 Кнопки
(15, 44–46)
CATV/DBS , VCR 1 , TV , AUDIO
3 Кнопки выбора источника (15, 16, 17, 21, 22, 37, 40)
DVD MULTI, DVD, CD*, FM/AM*, VCR1, VCR2,
CDR*, TAPE/MD*, TV/DBS, VIDEO, PHONO*
* Если Вы нажмете одну из этих кнопок выбора
источника на пульте дистанционного управления,
ресивер включится автоматически.
4 • Кнопка SURROUND (37)
• Кнопка DSP (39)
• Кнопка SURR (surround)/DSP OFF (37, 39)
• Кнопка EX/ES (37)
5 Кнопка CC CONVERTER (19)
6 Кнопка MIDNIGHT MODE (18)
7 Кнопка SOUND (20, 32, 33)
8 Кнопка CATV/DBS CONTROL (45)
9 Кнопка TV/VIDEO (44, 45)
p Кнопка CONTROL (43, 44)
q Кнопка REC PAUSE (43, 44, 46)
w Кнопка SLEEP (20)
e Кнопка ANALOG/DIGITAL INPUT (18)
r Кнопка ANALOG DIRECT (19)
t • 10 кнопок для управления тюнером (22)
• 10 кнопок для регулировки звука (32, 33)
• 10 кнопок для управления аудио/видео компонентами
(42–46)
y • Кнопки CH (Канал) +/– (44–46)
• Кнопки *LEVEL +/– (32, 33, 42)
Кнопки LEVEL +/– работают только после нажатия
SOUND, затем 10 кнопок, помеченных звездочкой (*) на
пульте дистанционного управления.
u Кнопки VOLUME +/– (16)
i Кнопки TV VOL (громкость) +/– (44, 45)
o Кнопка MUTING (20)
; • Кнопки управления RDS (23, 24)
TA/NEWS/INFO, PTY SEARCH, PTY9, (PTY,
DISPLAY MODE
• Кнопки для управления аудио/видео компонентами
(42–44, 46) 3, 8, 7, 4/REW, FF/¢
a Кнопка DIMMER (20)
Пульт дистанционного управления
+
−
+
−
+
−
231
564
89
7/P
0
+10
MENU
ENTER
BASS BOOST
TEST
∗
CENTER
∗
SUB WOOFER
∗
DIGITAL EQ
∗
SURR BACK
CH/
∗
LEVEL
TV VOL
/REW
TA/NEWS/INFO
FF/
MUTING
DIMMER
VOLUME
CATV/DBS
CONTROL
TV/VIDEO
REC PAUSE
SLEEP
RETURN FM MODE 100
+
CONTROL
REMOTE CONTROL
RM-SRX8032R
CATV/DBS VCR 1 TV AUDIO
DSP
OFF
DVD MULTI
CD
CDR
TAPE/MD
TV/DBS VIDEO PHONO
FM/AM
VCR 1 VCR 2
SURROUND
EX/ES
CC CONVERTER
SURR/DSP
ANALOG/DIGITAL
A/V CONTROL RECEIVER
