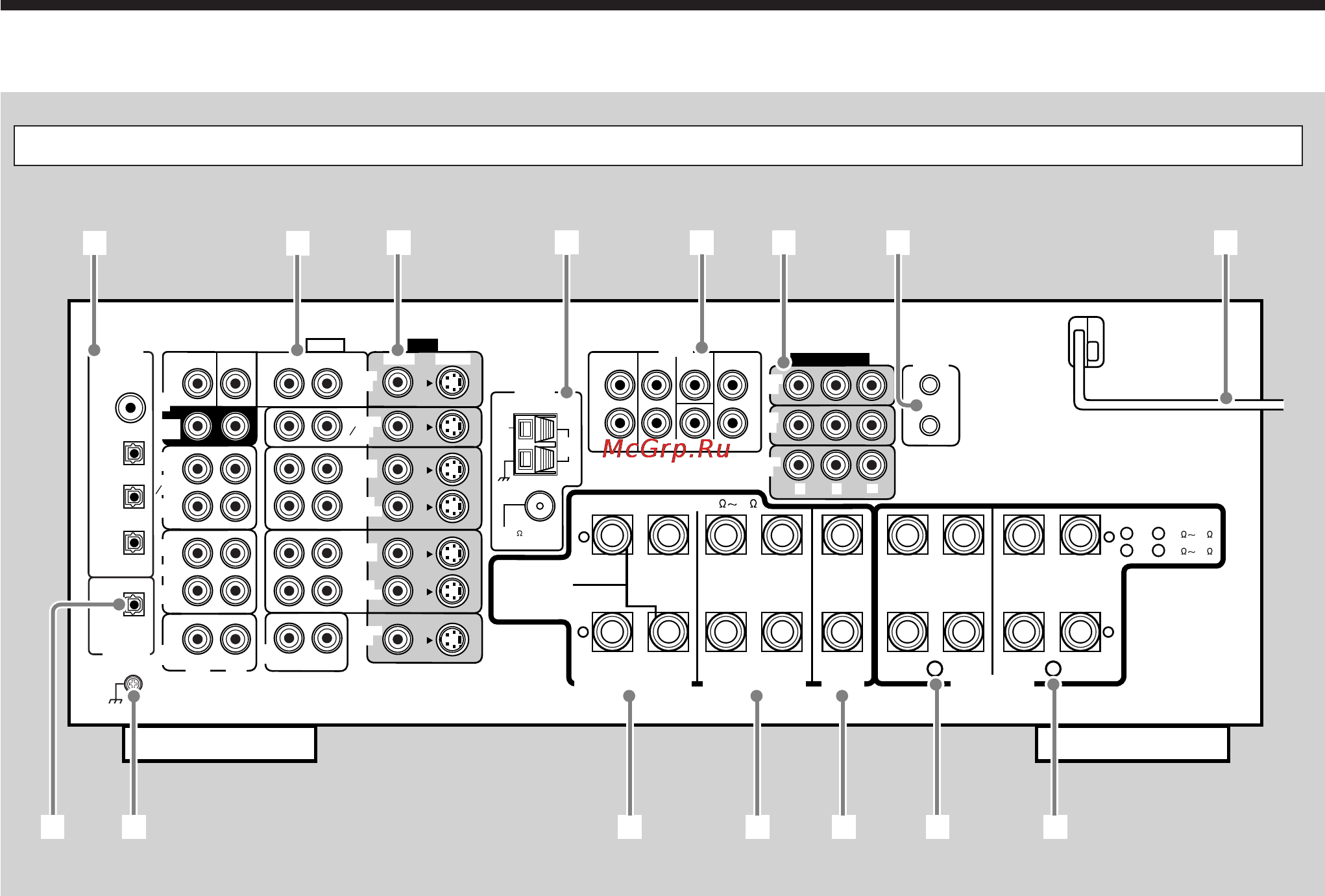

Задняя панель
1 Разъемы DIGITAL IN (14)
• Коаксиальный: DIGITAL 1 (DVD)
• Оптический: DIGITAL 2 (CD), DIGITAL 3 (TV),
DIGITAL 4 (CDR)
2 Входные/выходные гнезда AUDIO (10–13)
• Входы: DVD IN—FRONT, CENTER, SUBWOOFER,
SURR (REAR), TV SOUND/DBS IN,
VCR 1 IN (PLAY), VCR 2 IN (PLAY), CD IN,
TAPE/MD IN (PLAY), CDR IN (PLAY),
PHONO IN
• Выходы: VCR 1 OUT (REC), VCR 2 OUT (REC),
TAPE/MD OUT (REC), CDR OUT (REC)
3 Входные/выходные разъемы S-VIDEO и композитный
VIDEO (12, 13)
• Входы: DVD IN, TV SOUND/DBS IN, VCR 1 IN
(PLAY), VCR 2 IN (PLAY)
• Выходы: VCR 1 OUT (REC), VCR 2 OUT (REC),
MONITOR OUT
4 Разъемы FM/AM ANTENNA (8)
5 Разъемы PREOUT (9, 10)
FRONT, CENTER, SUBWOOFER, SURR, SURR BACK
6 Входные/выходные гнезда COMPONENT VIDEO (12, 13)
• Входные: DVD IN, DBS IN
• Выходные: MONITOR OUT
7 Разъемы COMPU LINK-4 (SYNCHRO) (41)
8 Шнур питания сети переменного тока (14)
9 Разъем DIGITAL OUT (14)
p Разъем “земля” (заземление) (10)
q Разъем SURROUND BACK SPEAKERS (9)
w Разъем SURROUND SPEAKERS (9)
e Разъем CENTER SPEAKER (9)
r Разъемы FRONT SPEAKERS 1 (9)
t Разъемы FRONT SPEAKERS 2 (9)
Задняя панель
VIDEO
RIGHT LEFT
L
R
L
R
S-VIDEO
VIDEO
SURR BACK
SURR CENTER
FRONT
AUDIO
DIGITAL IN
DIGITAL 1 (DVD)
DIGITAL 2 (CD)
DIGITAL 3 (TV)
DIGITAL 4 (CDR)
PCM/ DOLBY DIGITAL
/ DTS
DIGITAL OUT
FM 75
COAXIAL
AM
EXT
AM
LOOP
RIGHT
LEFT
+
–
+
–
12
CENTER
SPEAKER
SURROUND SPEAKERS
816
CAUTION : SPEAKER IMPEDANCE
MONITOR
OUT
SUBWOOFER CENTER
DVD
IN
OUT
(REC)
TAPE
MD
IN
(PLAY)
OUT
(REC)
CDR
IN
(PLAY)
PHONO
IN
FRONT
TV SOUND
DBS
IN
VCR 2
VCR 1
IN
(PLAY)
IN
(PLAY)
OUT
(REC)
OUT
(REC)
CD
IN
RIGHT LEFT
DVD
IN
ANTENNA
SUBWOOFER
COMPONENT VIDEO
MONITOR
OUT
DBS
IN
DVD
IN
Y
P
B
P
R
COMPU LINK-4
(SYNCHRO)
SURROUND BACK SPEAKERS
FRONT SPEAKERS
RIGHT
LEFT
RIGHT
LEFT
RIGHT
LEFT
CAUTION : SPEAKER IMPEDANCE
SINGLE USE
See Instruction
Manual For
Connection
1
OR 2 : 8
16
1 AND 2 : 16
32
PREOUT
8
SURR
(REAR)
12
3
4
56 7
trewq
9p
1-26.pmd 21.05.2003, 22:576
