4. УСТРОЙСТВО АНТЕННЫ

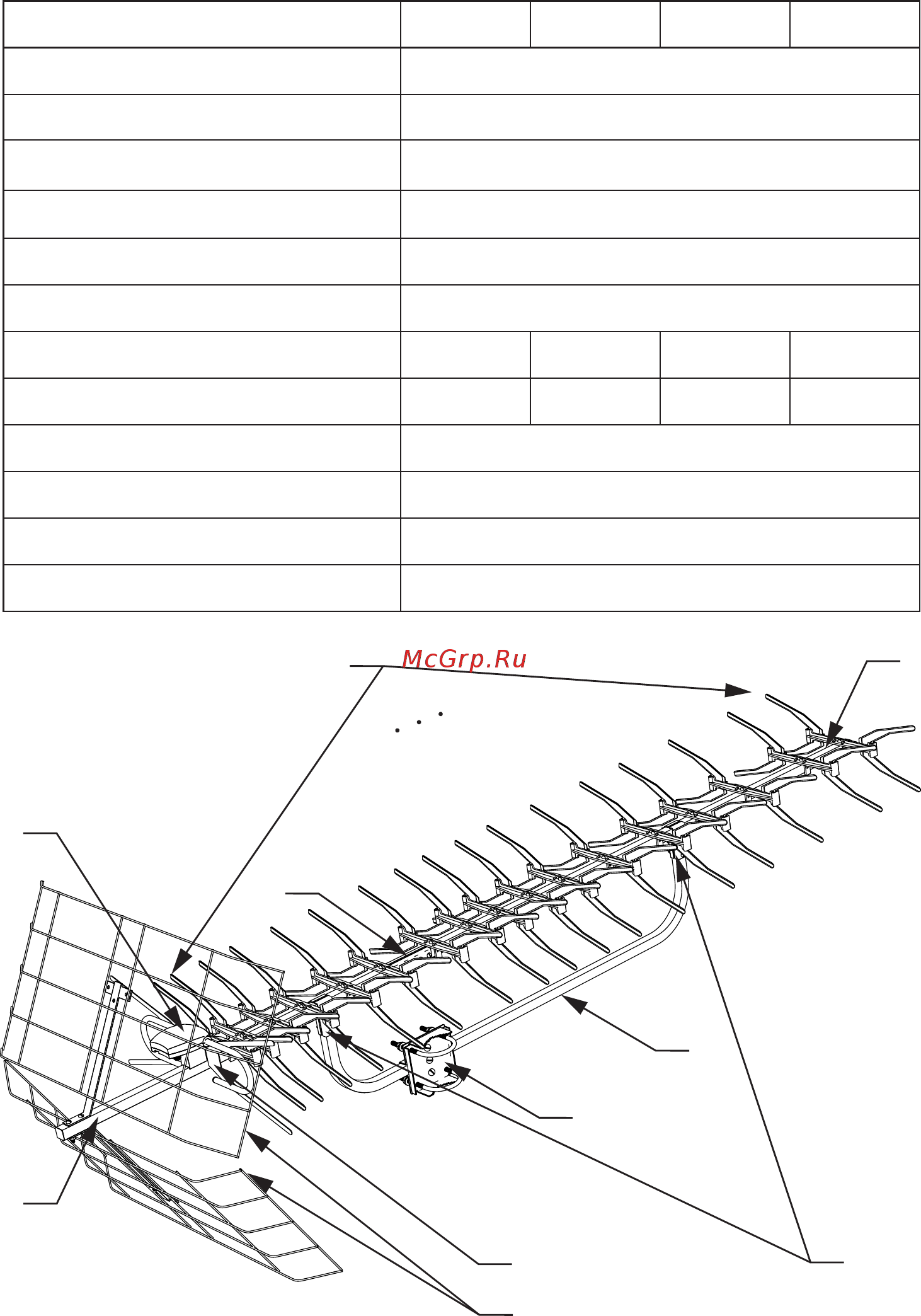

4.1. Общий вид антенн приведен на рисунке 1.

4.2. Антенна «REMO BAS-X1174 MIDI» представляет собой антенну дециметрового диапазона «волновой канал». Основными

узлами антенны являются: траверса, состоящая из передней (1) и задней (2) частей, подтраверсник (3), Х-образные

директоры (4), антенная коробка (5), вибратор (6), рефлекторы (7), скобы крепления полу-траверс (8), скобы крепления

подтраверсника (9) и узел крепления антенны на мачту (10).

В антенной коробке находится согласующе-симметрирующее устройсво (антенна в исполнении «P») или усилитель (антенна

в исполнениях «DX», «5V» и «USB»). На нижней поверхности антенной коробки расположен F-разъем для подключения

коаксиального кабеля.

производстве высотных работ.

5.3. Все винтовые соединения должны быть протянуты для исключения люфтов.

5.4. Блок питания антенны в исполнении «DX» следует отключать от сети 230В в периоды перерывов в эксплуатации.

6. ПОРЯДОК СБОРКИ И УСТАНОВКИ

6.1. Вскройте упаковку, убедитесь в комплектности и отсутствии механических повреждений.

6.2 Соберите, установите и подключите антенну согласно «Руководства по установке»

6.3 Произведите гидроизоляцию F-разъема антенной коробки (после подключения кабеля) с помощью ПВХ-изоленты и

нейтрального герметика.

6.4. Подключите шину заземления за специальный болт, расположенный на узле крепления антенны к мачте

6.5. Кабель и шину заземления закрепите к мачте с помощью хомутов, капроновых стяжек или изоленты. Не допускайте

U-образной крепежной скобы. После настройки вновь затяните их.

7. УСЛОВИЯ ТРАНСПОРТИРОВКИ, ХРАНЕНИЯ, ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

7.1. Транспортировка и хранение должны осуществляться при температурах от -60°С до +45°С и предельном значении

относительной влажности воздуха 100% при температуре 25°С при условии защиты от солнечного излучения и атмосферных

осадков. При хранении и/или транспортировке при температурах ниже +1°С изделие перед распаковкой должно быть

выдержено не менее 2 часов при комнатной температуре.

7.2. Антенна может эксплуатироваться в интервале температур от -60°С до +45°С и предельном значении относительной

влажности воздуха 100% при температуре 25°С.

7.3. Срок службы изделия – 3 года. Антенна не содержит вредных веществ (материалов) и может быть утилизирована как

бытовые отходы любым способом, кроме сжигания в неприспособленных условиях.
