- 9 - ПАТОН МФИ-серия P DC MMA/TIG/MIG/MAG
Сетевой разъём, сечения кабелей сети питания, а также сетевые
предохранители должны выбираться исходя из технических данных
аппарата.
2.4 ПОДКЛЮЧЕНИЕ СЕТЕВОГО ШТЕКЕРА
Внимание! Сетевой штекер должен соответствовать напряжению
питания и токопотреблению сварочного аппарата (см. технические данные).
Согласно техники безопасности используйте розетки с гарантированным
заземлением и не в коем случае не применяйте для этих целей нейтральный
провод!!!
3. СВАРКА РУЧНАЯ ДУГОВАЯ ШТУЧНЫМ ЭЛЕКТРОДОМ
(РДС «MMA»)
В этом режиме сварки блок подачи проволоки не понадобится!

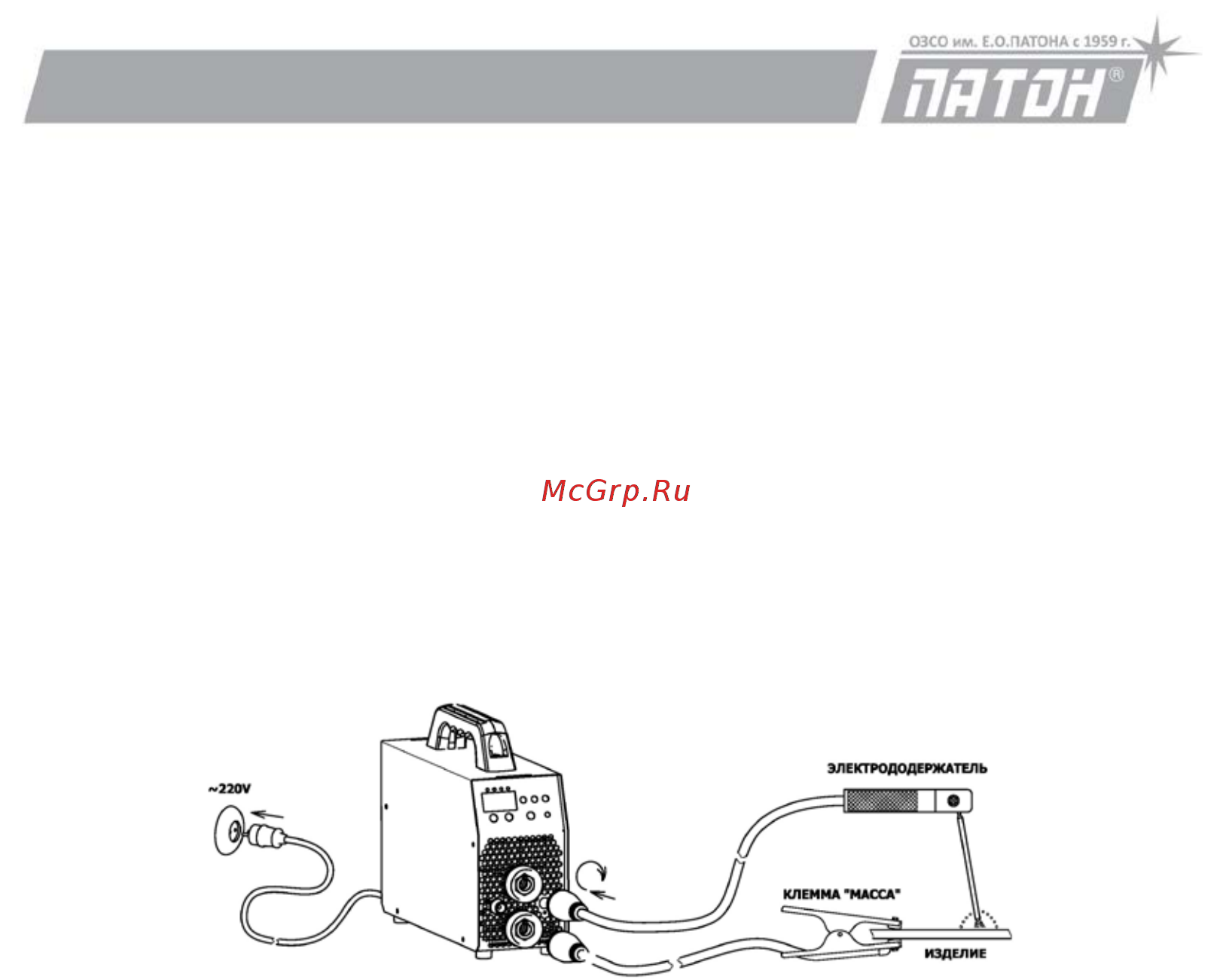

Порядок подготовки источника к работе:
- отсоедините все кабеля от механизма подачи проволоки;
- вставить кабель электрода в гнездо источника А «+»;
- вставить кабель «масса» в гнездо источника B «–»;
- присоединить кабель «масса» к изделию;
- подключить сетевой кабель к сети питания;
- сетевой выключатель 18 на задней панели перевести в положение «ВКЛ»;
- с помощью кнопки 4 установите режим сварки РДС «MMA», режимы
переключаются по кругу;
- с помощью кнопок 2 установите текущий основной параметр – это ток
сварки;
- при необходимости можно регулировать дополнительные функции
сварочного процесса, порядок изменения смотрите в п.6.1
Внимание! В режиме сварки РДС “MMA” после того как сетевой выключатель
переключен в положение «I», штучный электрод находится под напряжением.
Не прикасайтесь электродом к токопроводящим или заземлённым
