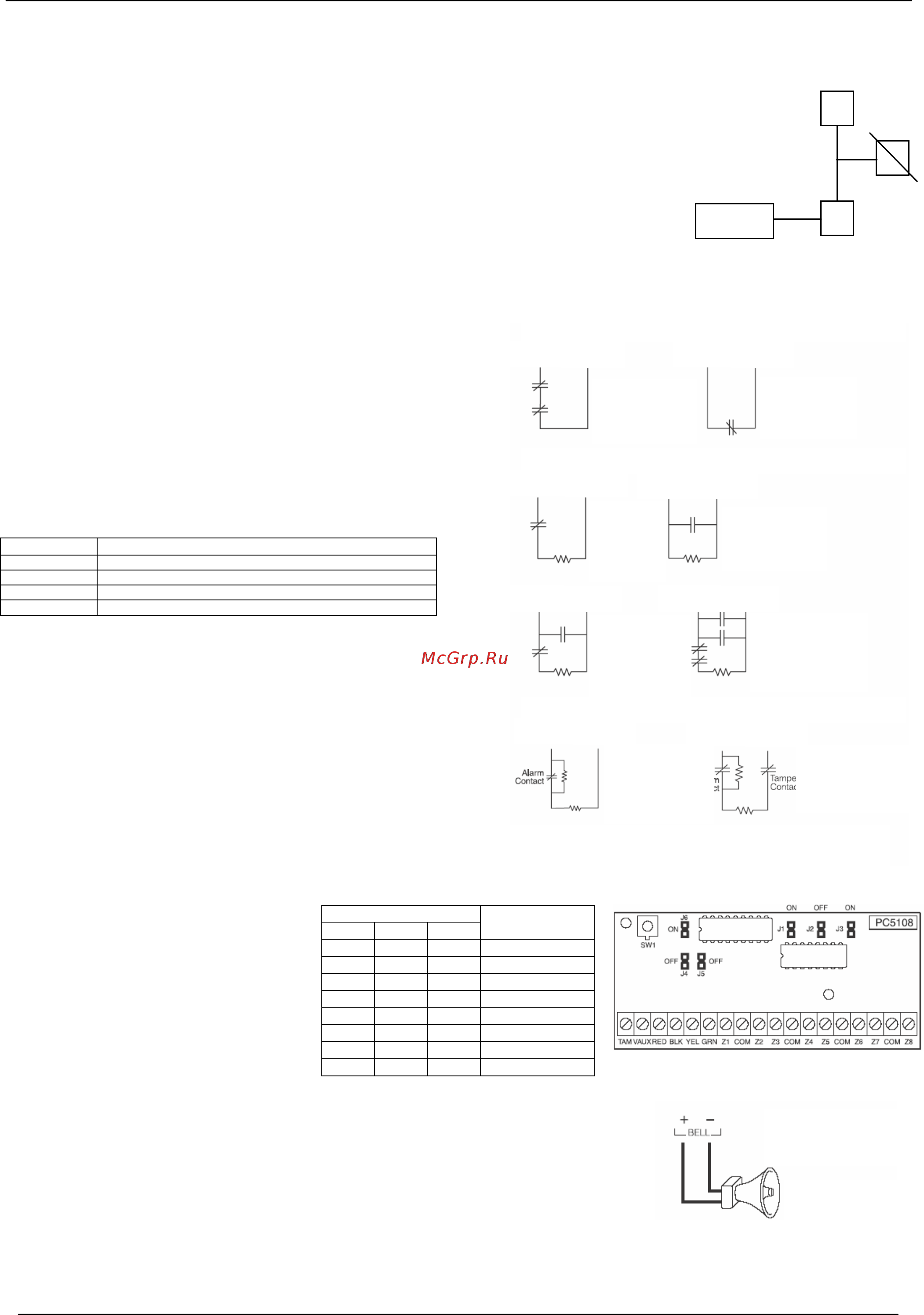

Глава 2: Установка и подключение
3
2.1 Подключение системной шины
Системная шина соединяет все модули с Контрольной панелью и служит для передачи данных.
Клеммы RED и BLK обеспечивают питание, а через клеммы YEL и GRN передаются данные.
4 клеммы системной шины должны быть соединены с соответствующими клеммами всех модулей и
пультов.
Необходимо соблюдать следующие требования:
Сечение провода системной шины должен быть не менее 0,33 кв.
мм, не более 0,78 кв.мм,
рекомендуется витая пара
Не используйте экранированный провод
Модули могут подключаться к контрольной панели последовательно или звездой (возможна
топология дерева)
Расстояние до модуля от контрольной панели по кабелю не должно превышать 305 метров
Общая длина проводов системной шины не должна быть более 915 метров
2.2 Подключение шлейфов зон
Контрольная панель может иметь следующие варианты подключаемых
шлейфов: нормально замкнутые, с оконечным резистором и с двумя
оконечными резисторами. Внимательно изучите данный раздел, чтобы
выбрать используемый тип шлейфов.
Для UL систем используйте одиночный или двойной оконечный
резистор.
Используйте для шлейфов кабель с диаметром жилы от 0,65 до 1
мм
Не используйте экранированный кабель
Сопротивление шлейфа не должно превышать 100 Ом.
Длина шлейфов зон
Кабель Длина шлейфа с оконечным резистором
0,65 мм 914 метров
0,8 мм 1493 метра
0,9 мм 1889 метров
1,0 мм 2377 метров
Приведенные значения основаны на максимальном сопротивлении
шлейфа 100 Ом
Ячейки [001-004] – Выбор типа зоны
Ячейка [013] опция 1 – НЗ или оконечные резисторы
Ячейка [013] опция 2 – одиночные или двойные резисторы
Ячейки [101]-[108] опции [14], [15], [16] выбор типа шлейфа: НЗ, с
Одиночным резистором или с двойным для зон платы панели 1-8
Статус зонСопротивление шлейфа
2.3 Расширители зон
Расширители зон добавляют по 8 зон в
систему. Перемычки модуля J1,J2,J3
определяют номера подключаемых зон.
Таблица установки перемычек для модуля
PC5108 вер. 2 приведена здесь.
РС5108 вер. 1.0 поддерживает только
первые 32 зоны
Не используйте РС5108 вер.1 и вер.2 в
одной системе одновременно.
2.4 Подключение сирены
Выход на сирену обеспечивает 700 мА при 12 В или 11,1-12,6 В. Для соответствия NFPA72
требуется установка специального сигнала сирены (ячейка [013], опция 8 должна быть
включена)
Примечание: поддерживается постоянный или пульсирующий сигнал тревоги.
Выход сирены защищен электронным предохранителем 2 А. Если выход не используется,
подключите к клеммам резистор 1 кОм, чтобы панель не показывала неисправность шлейфа
сирены. См
. *2
Перемычки
J1 J2 J3
Назначаемые
зоны
Вкл Вкл Вкл Отключено
Выкл Вкл Вкл Зоны 09-16
Вкл Выкл Вкл Зоны 17-24
Выкл Выкл Вкл Зоны 25-32
Вкл Вкл Выкл Зоны 33-40
Выкл Вкл Выкл Зоны 41-48
Вкл Выкл Выкл Зоны 49-56
Выкл Выкл Выкл Зоны 57-64
ПАНЕЛЬ
А
В
С
150м
150м
50м
50м
Клемма
Z
Клемма
COM
2 нормально
замкнутых контакта
без оконечного
резистора
Нормально замкнутые (NC) шлейфы (не для UL)
Клемма
Z
Клемма
COM
Нормально
замкнутый контакт
без оконечного
резистора
Шлейфы с одиночным оконечным резистором
Нормально
замкнутые
контакты с
оконечным
резистором
5,6кОм
Нормально
разомкнутые
контакты с
оконечным
резистором 5,6кОм
Клемма
Z
Клемма
COM
Клемма
Z
Клемма
COM
1 нормально
замкнутый и 1
нормально
разомкнутый
контакт с
оконечным
р
езисто
р
ом 5
,
6кОм
Клемма
Z
Клемма
COM
Клемма
Z
Клемма
COM
2 нормально
замкнутых и 2
нормально
разомкнутых контакта
с оконечным
резистором 5,6кОм
Шлейфы с двойным оконечным резистором
Клемма
Z
Клемма
COM
Клемма
Z
Клемма
COM
Шлейф с двойным
оконечным
резистором с
нормально
замкнутым
контактом
Шлейф с двойным
оконечным резистором
с нормально замкнутым
контактом и темпером
Сбой зоныКороткое замыкание, 0 Ом Темперобрыв шлейфа
Восстановленный шлейф – 5,6 кОм Нарушение шлейфа – 11,2 кОм
При подключении
сирены соблюдайте
полярность.
Шлейф сирены,
не более 700 мА
