DSC PC5320 Инструкция по установке онлайн
РС5320 Модуль подключения нескольких приемников
Инструкция по установке
Модуль РС5320 подключается к системной шине контрольной панели и имеет четыре вторичных 4 проводных
разъема для подключения до 4 беспроводных приемников. Модуль РС5320 не обеспечивает дополнительных
беспроводных зон, но позволяет использовать 32 беспроводных извещателя на большем пространстве. При
программировании первого приемника, запрограммированная информация сохраняется во всех подключенных
модулях приемников.

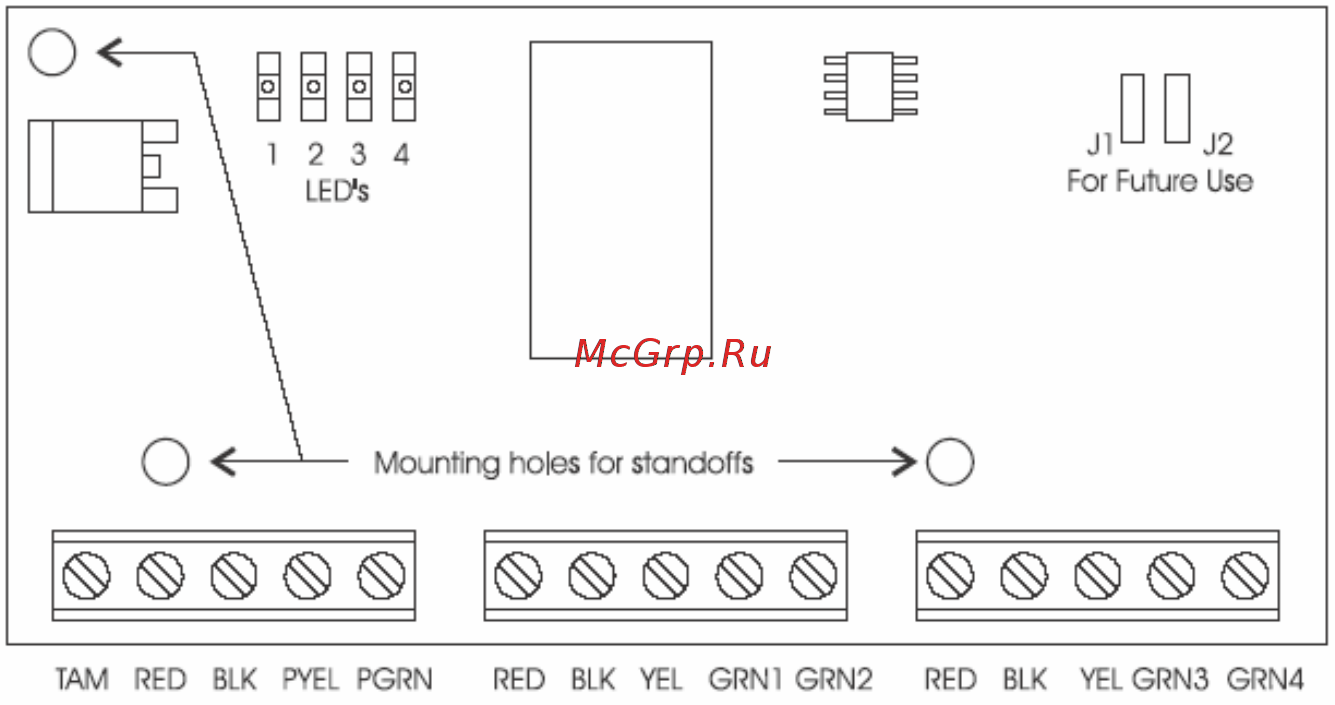

Рисунок 1. Модуль РС5320
АРАКТЕРИСТИКИ
я 12-14 В постоянного тока
го подключенного модуля приемника.
ов ст
ше)
При должны быть одного типа и одной версии.
(МХ)
нд а
на печатной плате модуля РС5320 показывают статус подключенных модулей приемников.
щатели) контролируются всеми подключенными приемниками. Неисправность контроля зоны
ормируются модулем РС5320. Если приемник, подключенный к
Х
• Напряжение питани
• Потребление 50 мА, плюс потребление каждо
С ме имые модули приемников:
• РС5132-433 (версия 3.0 или вы
• RF5108
дключаемые приемники
мечание: все по
овместимые контрольные панели:
С
• РС580
• РС585
• РС1555
• РС1565
• РС5008
• РС5010
• РС5015
• РС5020
• Р-832
• Р-8+
И ик торы
4 индикатора
Индикаторы не включаются, пока для приемников не будет запрограммирован хотя бы один серийный номер
беспроводного устройства. Если модуль РС5320 теряет связь с приемником, соответствующий индикатор
начинает мигать. Если теряется связь модуля РС5320 с контрольной панелью, начинают мигать все индикаторы.
онтроль зон
К
Все зоны (изве
возникает, если контрольный сигнал от беспроводного устройства не был принят ни одним из подключенных
приемников в течение запрограммированного времени.
емперы зон, нарушения и восстановления Т
Темперы зон, нарушения и восстановления ф
модулю РС5320 определяет темпер, нарушение или восстановление, РС5320 передает эту информацию на
контрольную панель.
Содержание
- Арактеристики 1
- Инструкция по установке 1
- Рс5320 модуль подключения нескольких приемников 1
- Установка 2
- Рисунок 2 схемы подключения рс5320 3
- Рисунок 2а подключение рс5320 к контрольной панели общая длина кабелей для рс5320 и подключенных приемников не должна превышать 228 6 м 3
- Рисунок 2б подключение рс5320 к контрольной панели с отдельным источником питания в этой конфигурации общая длина кабелей до всех приемников должна быть не более 228 6 м от рс5320 3
