HSM2108 вер. 1.1 Инструкция по установке

Модуль расширения на 8 зон

Эта инструкция по установке должна использоваться совместно с инструкцией на изделия компании DSC, к которым подключается

и от которых питается модуль HSM2108 (например, контрольные приборы, блоки питания и пр.). Модуль HSM2108 может

использоваться для добавления 8 проводных зон в системы на совместимых с ним контрольных приборах DSC моделей HS2016,

HS3032, HS2064 и HS2128.

Введение

Модуль HSM2108 может устанавливаться в корпус контрольного прибора или в отдельном корпусе РС4403С. При установке

модуля в корпус отключайте питание контрольного прибора. Внешние и внутренние цепи модуля HSM2108 должны

прокладываться и закрепляться так, чтобы избежать избыточного натяжения проводов, нагрузки на клеммы и разъемы, отключения

разъемов и повреждения изоляции кабелей.

Характеристики

 Рабочая температура: -10 +55 град.С

 Допустимая влажность: 93% ROH (без конденсата).

 Питание: 12,5 В DC, 130 мА (от контрольного прибора или отдельного источника питания).

 Потребление: 30 мА

 Размеры платы: 45 х 92 мм, вес 35 г.

 Выход VAUX: 12,5 В DC, -15%/+10% при напряжении питания от 85% до 110% от номинала и токе нагрузки 0-100 мА.

 Для защиты цепей платы используются электронные предохранители (РТС).

 Максимальная длина кабеля подключения к контрольному прибору: 305 м.

Назначение клемм

ТМР – используется для подключения темперных контактов защиты корпуса, в который устанавливается HSM2108. Подключайте

нормально замкнутые темперные контакты к ТМР и BLK. Если темпер не используется, установите перемычку между ТМР и BLK,

чтобы не возникало неисправности. Имеется встроенный темпер в левой верхней части платы. Если корпус для установки

HSM2108 имеет кронштейн, отпускающий кнопку темпера на плате при открывании корпуса, не подключайте ничего к клемме

ТМР.

AUX+ - используется для питания дополнительных устройств. Максимальная нагрузка не должна превышать 100 мА. Подключайте

плюс питания дополнительного устройства к клемме VAUX, минус питания подключайте к любой клемме СОМ.

CORBUS – 4-х проводная шина связи используется для работы контрольного прибора с модулями. Подключите клеммы RED, BLK,

YEL и GRN модуля кабелем к соответствующим клеммам контрольного прибора HS2016, HS2032, HS2064 или HS2128.

Z1 – Z8 – Входы для шлейфов зон, подключайте шлейфы зон согласно инструкции на контрольный прибор.

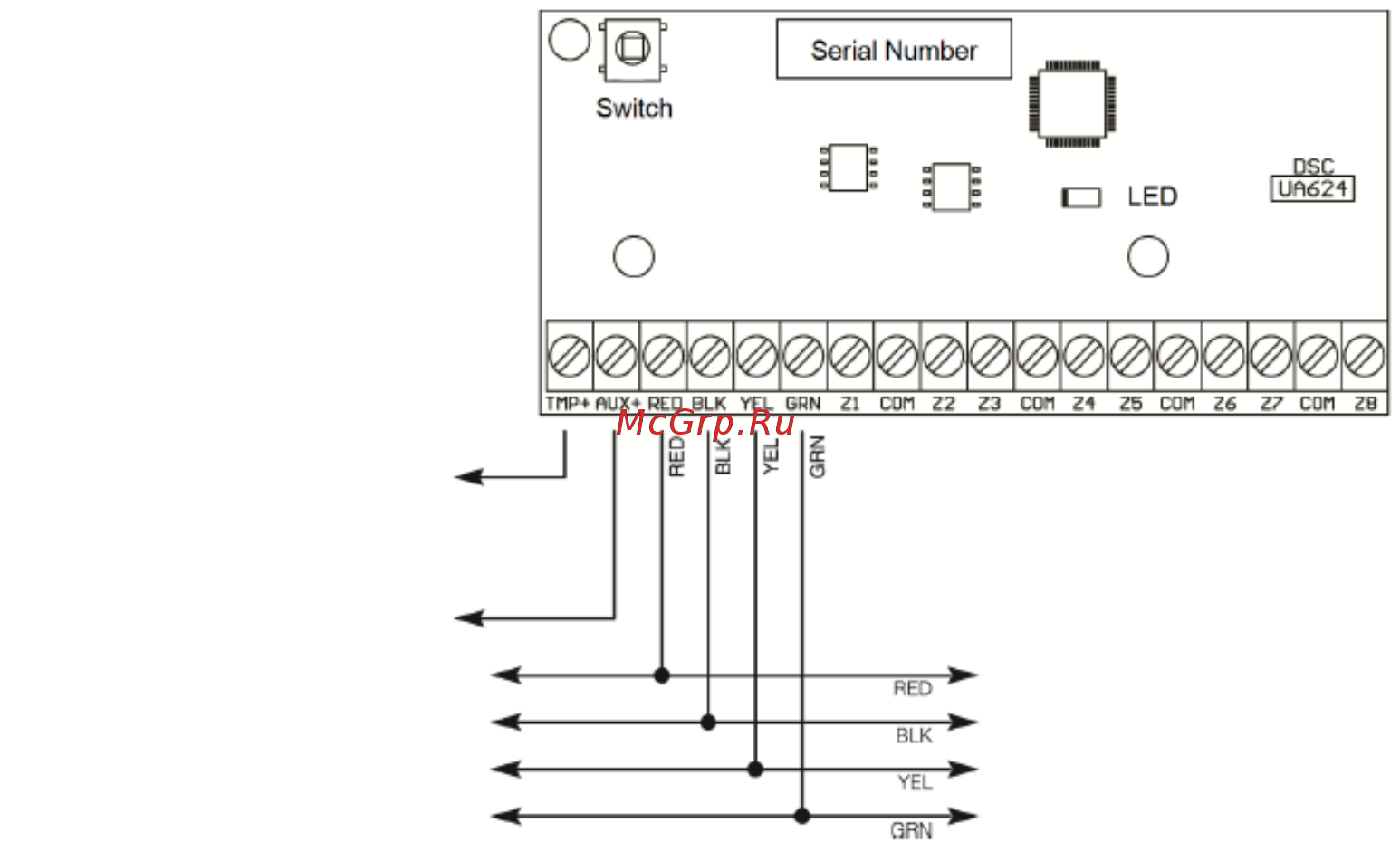

Шина CORBUS к

другим модулям

Шина CORBUS от

других модулей или

контрольного прибора

К темперным контактам

корпуса или замкните на

BLK, если не используется

Питание дополнительных

устройств (извещателей)

VAUX 12 В DC, 100 мА с

ограничением нагрузки.
