HSM2300/2204 вер. 1.1 Инструкция по установке

Блок питания / Модуль расширения на 4 сильноточных выхода

Модуль HSM2300 может обеспечивать до 1,0 А питания для дополнительных устройств, совместимых с контрольными приборами

HS2016, HS3032, HS2064 и HS2128. Модуль HS2204 может обеспечивать до 1,0 А питания для дополнительных устройств и имеет

4 сильноточных выхода.

Эта инструкция по установке должна использоваться совместно с инструкцией на изделия компании DSC, к которым

подключаются модули HSM2300 или HSM2204 (например, контрольные приборы, блоки питания и пр.).

 Питание: 220-240 В АС, 50 Гц, 200 мА, для каждого модуля требуется отдельный трансформатор (220 В – 16,5 В)

Примечание: При установке трансформатора в общий с модулем корпус, заменяйте предохранитель только на стандартный

тип (20 мм) 250 В / 315 мА

 Трансформатор, устанавливаемый в корпус, должен быть подключен постоянно.

 Вторичная обмотка трансформатора: 16,5 В АС, 40 ВА

 Потребление: 40 мА (не зависит от режима охраны и тревог)

 Размеры платы: 145 х 83 мм, вес 35 г.

 Выход AUX: 10,8 – 12,5 В DC

 Для защиты цепей платы используются электронные предохранители (РТС).

 Пульсации выходного напряжения: не более 600 мВ

 Порог низкого напряжения шины CORBUS (красный провод): 9,5 В DC.

 Защита аккумулятора от глубокого разряда: отключение при 9,6 В.

Примечание: контрольный прибор и модули питания должны подключаться к одной сети питания АС.

Примечание: для соответствия EN501131-6:2008 используйте один аккумулятор 7 Ач для времени работы от него 12 ч (нагрузка

500 мА). Время заряда до 80%: 72 часа. Контроль сбоя питания АС, отсутствия батареи или разряда батареи с индикацией на

пульте.

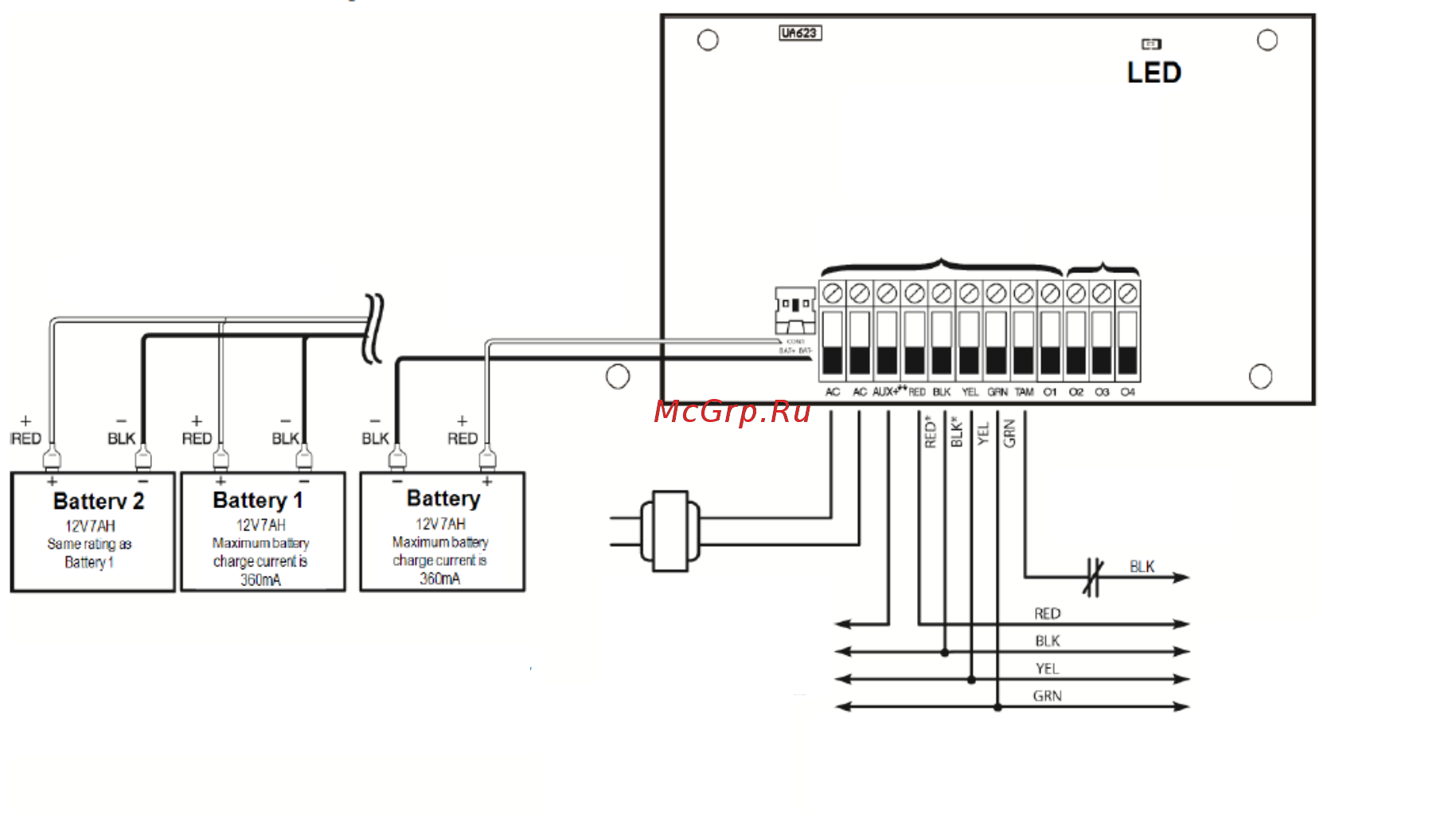

Назначение клемм
