DSC HSM2204 [2/3] Корпуса
![DSC HSM2204 [2/3] Корпуса](/views2/1536525/page2/bg2.png)

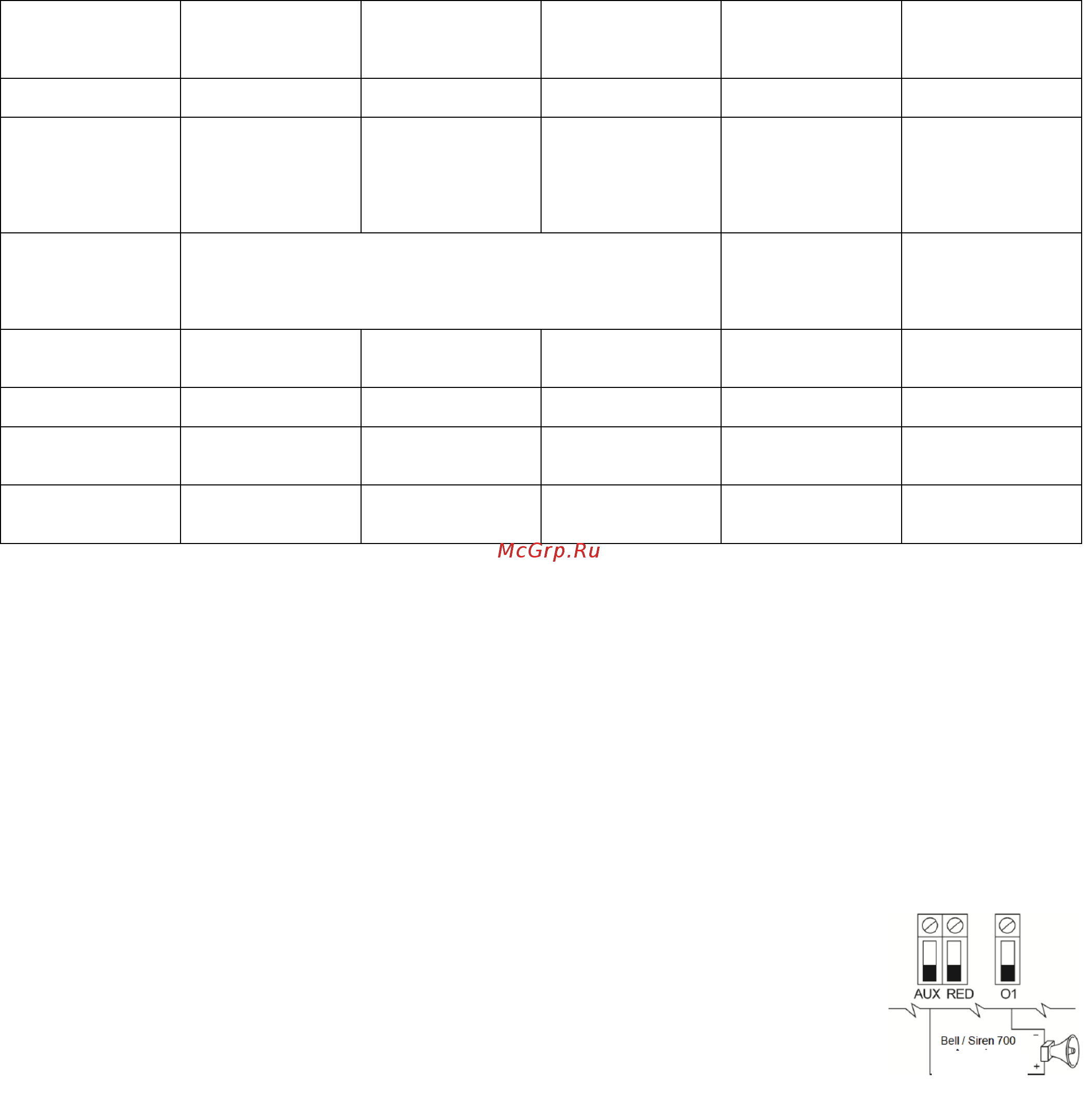

Таблица 1: Нагрузка
HSM2204 ток
потребления: 40 мА
UL/ULC Охранные
системы
UL охранные
системы для
предприятий
UL пожарные
системы, ULC
пожарные и
охранные системы
ULC пожарные
системы
EN50131 Grade 2
Class II
Допустимая
нагрузка AUX
1 А
1 А
0,5 А
0,5 А
0,5 А
Корпуса для
UL/ULC
РС500С
СМС-1
РС4500CAR
РС5003С
РС5003С (с
трансформатором)
РС4500CR (с
установленным
внутри
трансформатором)
РС5003С Power
UC1
Требования к
трансформатору
16,5 В, 40 ВА
16,5 В, 37 ВА
(установка в корпус
или снаружи, в
электошкафу)
16,5 В, 40 ВА
(установка в
корпусе
контрольного
прибора)
Требования к
емкости
аккумулятора
7 Ач
7 Ач
14 Ач (2 х 7 Ач
параллельно)
14 Ач (2 х 7 Ач
параллельно)
7 Ач
Время работы от
аккумулятора
4 часа
4 часа
24 часа
24 часа
12 часов
Время работы в
тревоге
4 минуты
15 минут
4 минуты или 5
минут
5 минут (только
передача
сообщений)
Не определено
Настройки заряда
аккумулятора
Низкий ток заряда
(480 мА)
Низкий ток заряда
(480 мА)
Высокий ток заряда
(700 мА)
Высокий ток заряда
(700 мА)
Низкий или высокий
ток заряда (480/700
мА)
АС – Контролируемый вход питания АС, модули HSM2300/HSM2204 требуют применения трансформатора на 16,5 В АС /40 ВА.
Подключайте первичную обмотку трансформатора к питанию АС (без выключателя, потребление не более 0,5 А), вторичную
обмотку трансформатора подключайте к этим клеммам.
ТAM – используется для подключения темперных контактов защиты корпуса, в который устанавливается HSM2300/HSM2204.
Подключайте нормально замкнутые темперные контакты к ТМР и BLK. Если темпер не используется, установите перемычку
между ТМР и BLK, чтобы не возникало неисправности.
AUX+ - используется для питания дополнительных устройств, подключаемых к выходам. Максимальная нагрузка для клемм AUX+
и BLK не должна превышать 1,0 А. Подключайте плюс питания дополнительного устройства к клемме AUX+, минус питания
подключайте к клеммам выходов СОМ или BLL (не переключаемое питание) или к клеммам О1-О4 (переключаемое питание).
CORBUS – 4-х проводная шина связи используется для работы контрольного прибора с модулями. Подключите клеммы RED, BLK,
YEL и GRN модуля кабелем к соответствующим клеммам контрольного прибора HS2016, HS2032, HS2064 или HS2128.
О1 – О4 (HSM2204)– Программируемые сильноточные выходы. Подключайте плюс нагрузки выхода к
AUX+, подключайте минус нагрузки выхода к клеммам О1-О4.
ВАЖНОЕ ЗАМЕЧАНИЕ: Выход O1 контролируется, как и выход контрольного прибора на сирену. Если
выход О1 не используется, замкните его резистором номиналом 1 кОм на общий провод (СОМ), чтобы не
было индикации неисправности. Рисунок показывает, как подключать к выходам дополнительные
устройства.
Примечание: Модуль HSM2204 не должен использоваться для пожарных сигнализаций в качестве
сигнализатора наличия тревог.
Корпуса
Модули HSM2203 или HSM2204 могут в металлические корпуса из списка ниже. Темпер защиты корпуса может быть установлен в
любой из корпусов, включая темпер открывания корпуса и темпер отрыва от стены. Дверцы корпусов должны надежно
фиксироваться шурупами или замком.
Модель РС500С выполнена из стали 22 Ga, крашенная. Размеры: 213 мм х 235 мм х 78 мм.
Модель СМС-1 выполнена из стали 18 Ga, крашенная. Размеры: 287 мм х 298 мм х 80 мм.
Любой из
выходов
Звонок/Сирена 700 мА
(соблюдайте
полярность).
