DSC PC5320 [3/3] Рисунок 2 схемы подключения рс5320

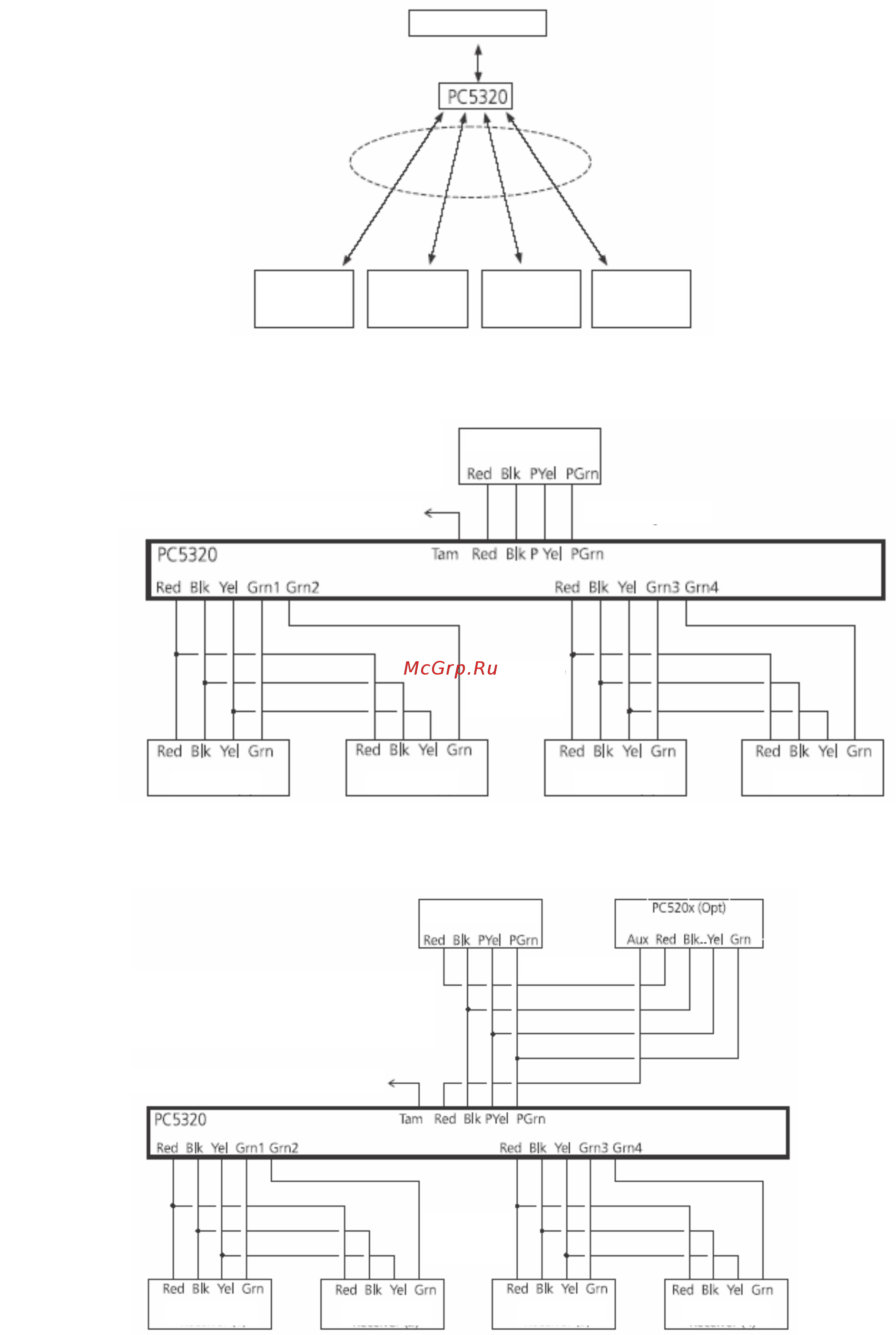

Рисунок 2. Схемы подключения РС5320

Контрольная панель

Приемник 1

Приемник 2

Приемник 3

Приемник 4

Рисунок 2а. Подключение РС5320 к контрольной панели

Общая длина кабелей для РС5320 и подключенных приемников не должна превышать 228,6 м.

Контрольная панель

Темпер может подключаться к любой клемме BLK

Первичная шина

Вторичные

шины

Приемник 1 Приемник 2 Приемник 3 Приемник 4

Рисунок 2б. Подключение РС5320 к контрольной панели с отдельным источником питания

В этой конфигурации, общая длина кабелей до всех приемников должна быть не более 228,6 м от РС5320.

Контрольная панель

Первичная шина

Темпер может подключаться к любой клемме BLK

Вторичные

шины

Приемник 1 Приемник 2 Приемник 3 Приемник 4
