18

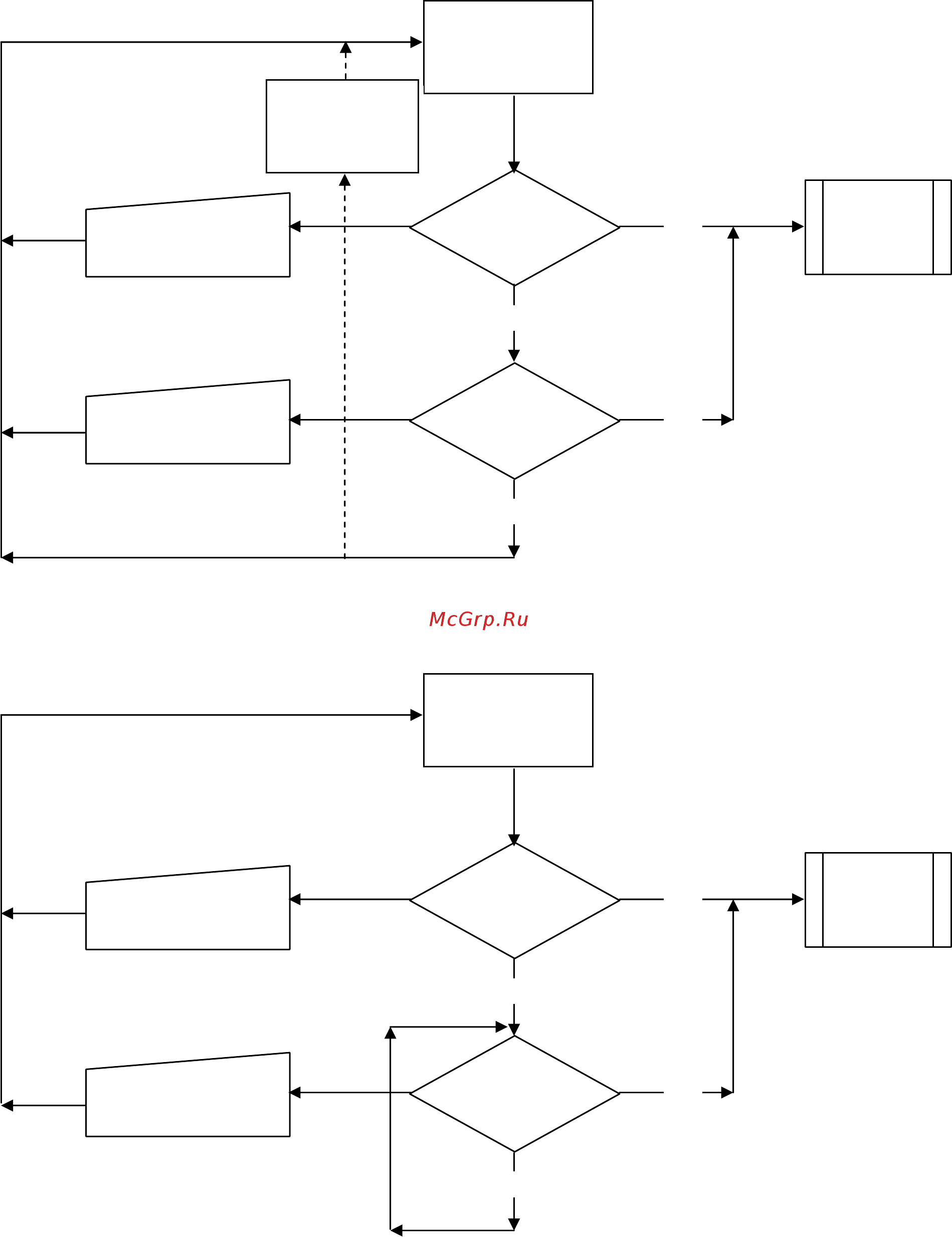

Диаграммы режимов вывода на ПО компьютера
Диаграмма для режима LOOP (петля) (0)
Диаграмма для режима FALL BACK (возврат) (1)
Включение
питания /
перезапуск
Ручной перезапуск из
ПО Console
Ручной перезапуск из
ПО Console
Связь с ПК
Порт TCP
активен?
Посл. Порт 1
активен?
Да
Да
Нет
Нет
Включение
питания /
перезапуск
Ручной перезапуск из
ПО Console
Ручной перезапуск из
ПО Console
Связь с ПК
Порт TCP
активен?
Посл. Порт 1
активен?
Да
Да
Нет
Нет
Авто перезапуск
РЕЖИМ (4)
Авто перезапуск
РЕЖИМ (4)
Авто режим
возврата
(4)
