4
Модуль приемника SG-DRL3-IP принимает периодические
сигналы контроля присутствия от всех передатчиков с
включенным контролем связи по сети. Это позволяет приемнику
определять, находится ли передатчик на связи. Приемник
контролирует таблицу всех установленных передатчиков и
контролирует их статус (наличие/отсутствие), версия
установленного ПО, МАС адрес для определения подмены и
другую статистику сети).
Модуль приемника
SG-DRL3-IP может быть запрограммирован с
разными значениями параметров и опций, включая IP адрес
приемника, маску подсети, и адрес шлюза. Изменение
параметров защищено паролем. Заводское значение пароля
следует изменить при установке, для обеспечения максимальной
безопасности.
Приемник SG-DRL3-IP имеет запрограммированный уникальный
МАС адрес. Этот адрес нельзя перепрограммировать.
ПРИМЕЧАНИЕ: Каждый модуль приемника SG-DRL3-IP может
работать с 1536 объектами,
из которых с 512 может
постоянно контролироваться связь.
1.3.7 Модуль интерфейса SG-ВР3Х
(опция – один на каркас)
Эта 19 дюймовая панель подключается к разъему Telco SG-
System III и имеет 24 разъема RJ-11 для подключения
телефонных линий.
ПРИМЕЧАНИЕ:
SG-DRL3: На SG-ВР3Х порты В используются для
двусторонней аудио связи или резервных телефонных линий.
SG-DRL3-2L: На SG-ВР3Х порты В используются для вторых
каналов линейных карт.

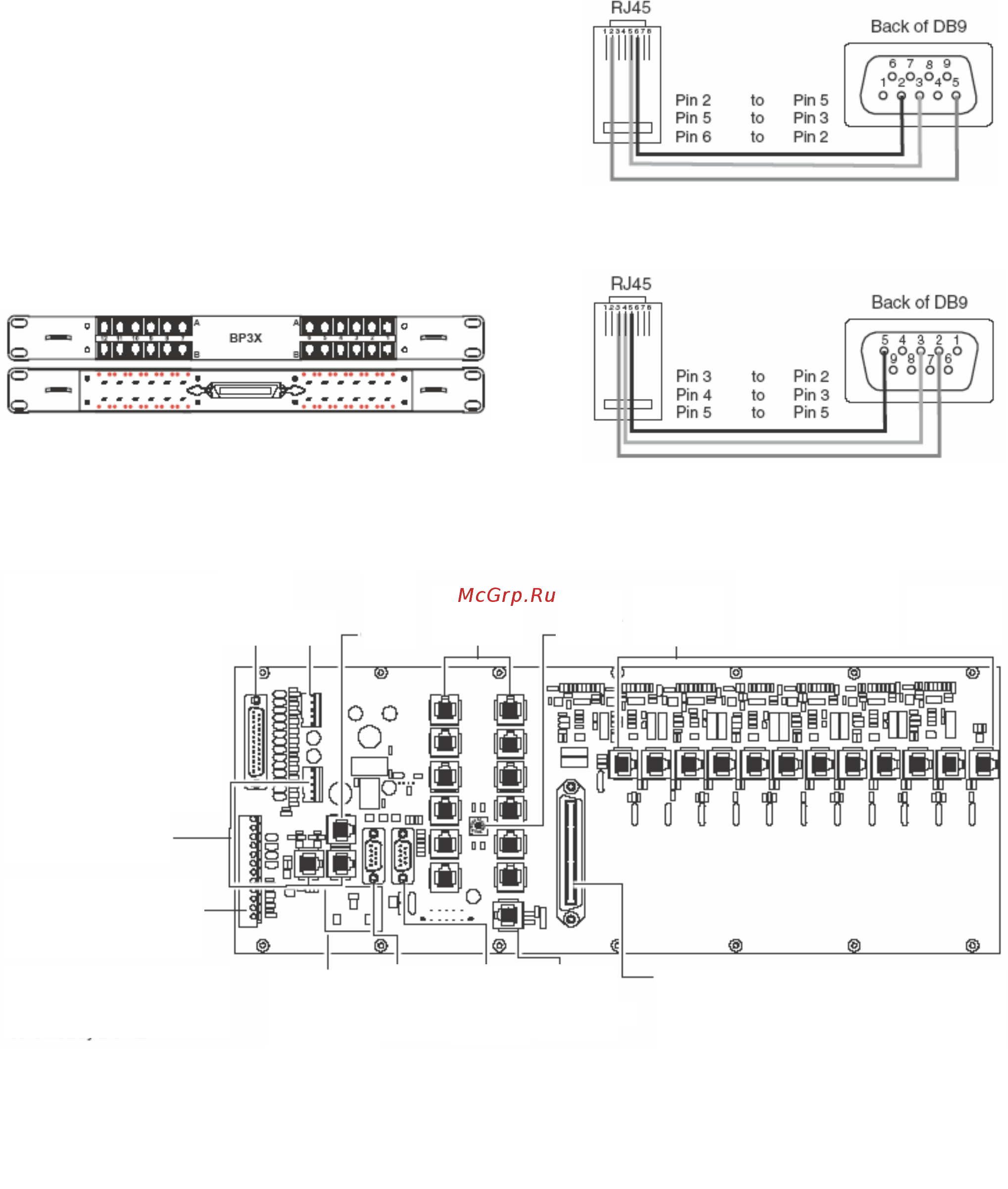

Рисунок 1-3 Вид спереди
Рисунок 1-6. Подключения SG-System III
ПРИМЕЧАНИЕ: Непечатные символы заменяются на
прямоугольнике при печати. Убедитесь, что принтер настроен
на печать 80 колонок (SG-System III поддерживает только 80
колонок)
• Подключение для резервной SG-System III: смотри рисунок 1-7,
как подключать резервную систему.
• Выход отладки SG-СРМ3: Подключите кабель с разъемом RJ-45
к выходу отладки.
Подключите разъем DB-9 к последовательному порту ПК (обычно
COM1 имеет разъем DB-9).
Рисунок 1-4
Кабель отладки SG-СРМ3
• Выход отладки SG-DRL3: Подключите кабель с разъемом RJ-45
к разъему выхода отладки на лицевой панели линейной карты.
Подключите разъем DB-9 к последовательному порту ПК (обычно
COM1 имеет разъем DB-9).
Рисунок 1-5 Кабель отладки SG-DRL3
• Кабель питания IEC: используется для питания от сети (не
поставляется в комплекте)
Для модели System III CE:
240 В, 50 Гц
System III CE не
сертифицирована UL
ПРЕДУПРЕЖДЕНИЕ:
Сначала следует включить
Ethernet линию к
сертифицированному
сетевому устройству
Подключение к плате
другого каркаса
Для UL систем:
120 В, 60 Гц
Не подключайте через
выключатель
RS-232
выход на
ПК
RS-232
выход на
принтер
Порт
Ethernet
10/100
BaseT
25 парный разъем RJ-21 для телефонных
линий. (см. приложение С).
Примечания:
1. Все внешние устройства должны
располагаться в том же помещении, где
расположен приемник.
2. Все цепи слаботочные, кроме входа питания
3. Располагайте слаботочные линии на
расстоянии более 6,5 мм от силовых линий
DB-25
выход
паралл.
п
р
инте
р
Не
исп.
SG-
СРМ3
выход
отлад.
12 RJ-45
Не использ.
Адрес
каркаса
12 RJ-45
Не использ.
Подключение ко
второму каркасу
Смотри подключение
контролируемого UPS к
System III
Разъем
шнура
питания IEC
Выход
RS-232
на ПК
Выход
RS-232 на
принтер
Выход
Ethernet
10/100
BaseT
Все выходы контролируемые
ПРЕДУПРЕЖДЕНИЕ: Во избежание поражения электрическим током, изделие рассчитано на подключение к питанию
кабелем IEC с заземлением. Используйте для подключения только кабель с заземлением.
