1
Глава 1 - Введение

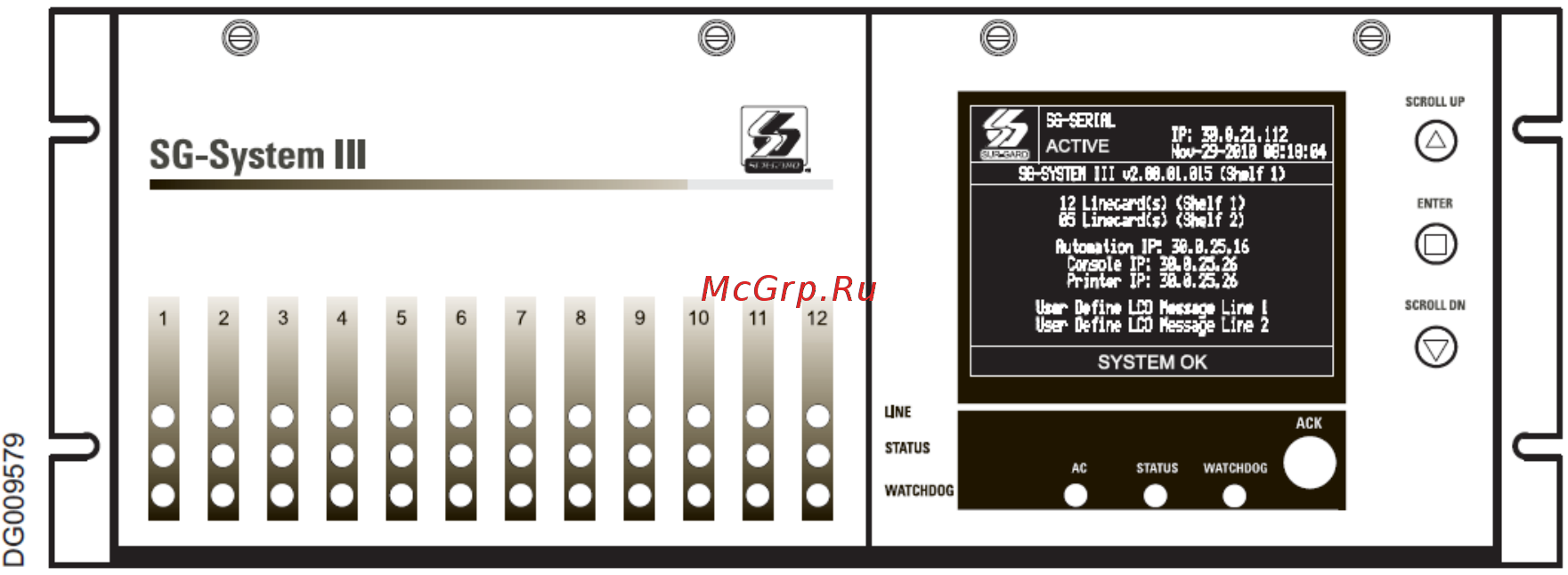

Рисунок 1-1. SG-System III
SG-System III является много платформенным телефонным
приемником, предназначенным для удаленного мониторинга
коммерческих пожарных и охранных сигнализаций.
System III, с установленными картами SG-DRL3/SG-DRL3-2L/SG-
DRL3-IP может контролировать до 24/48 телефонный линий, 24
IP канала или любую комбинацию указанных каналов, принимать
и обрабатывать данные в 64 запрограммированных форматах
(профилей) на одну линейную карту.
SG-System III добавляет время и дату для каждого
принятого
сообщения при передаче его на компьютер по каналам RS-232
или TCP/IP, на принтер через параллельный порт или при
просмотре сообщений на ЖКИ дисплее лицевой панели.
Конфигурация системы и профили телефонных линий могут
программироваться с ПК, через программное обеспечение (ПО)
System III Console или локально, с помощью кнопок на лицевой
панели и ЖКИ дисплея. В
каждый каркас можно установить до 12
линейных карт SG-DRL3, SG-DRL3-2L или SG-DRL3-IP.
1.1 Обзор системы
1.1.1 SG-DRL3/SG-DRL3-2L
• Патентованная технология определения номера
• Патентованная технология выбора сигнала запроса
• Патентованная виртуальная конфигурация
• Энергонезависимая память RAM на каждой карте SG-DRL3/SG-
DRL3-2L для настроек и буфера событий
• Возможность загрузки обновленного ПО для линейных карт SG-
DRL3 и центрального процессора SG-СРМ3
• Цифровая обработка сигнала (патент)
• До 64 наборов настроек (профили линейной карты
)
• До 8 сигналов запроса для каждого из профилей
• Большой, легко читаемый дисплей ЖКИ
• Все модули работают независимо для обеспечения непрерывной
работы при обновлении оборудования или его ПО
• Все линейные карты могут заменяться без отключения питания
системы. Карты можно вынимать и заменять без отключения
питания и нарушения работы
системы
• Система с резервным каркасом позволяет обслуживать 24 линии.
• Индивидуальный буфер памяти на 512 событий на каждой
линейной карте
• Часы реального времени
• Один параллельный принтерный порт, два порта RS-232, и
10/100BaseT, подключение в каждом каркасе
• Подтверждение приема сообщений оператором
• Программируемая конфигурация портов RS-232
• Постоянный контроль связи с компьютером
• Быстрая передача многих сообщений на ПК и принтер для
быстрой реакции оператора
• Контроль телефонных линий
• Установка в стандартную стойку 19 дюймов.
1.1.2 SG-DRL3-IP
Функции линейной карты SG-DRL3-IP
• Обеспечение более высокой безопасности канала связи, по
сравнению с обычным телефонным каналом передачи сообщений
• Более быстрая передача сообщений, поскольку не требуется
набора номера и передачи сигналов запроса.
• Контрольная панель является источником сигналов и
запрашивает подтверждение (АСК) от приемника.
• Связь по сети контролируется
, сбои отображаются на ЖКИ
дисплее, принтере и передаются в ПО ПЦО.
• Контролируется потеря связи
• Статический IP нужен для программирования сетевых
протоколов.
• Контроль связи по сети для замены существующих сетей DVACS.
• Для передачи информации от контрольных панелей через PC-Link
соединение используется протокол SIA.
• Сообщение контроля безопасности передается на центральный
пульт,
при удалении или замене модуля коммуникатора.
• Таблица объектов T-Link и ключ шифрования данных хранятся в
локальной базе данных.
ПРИМЕЧАНИЯ: SG-DRL3-IP может принимать данные только от
следующих передатчиков:
TL150, TL250*, TL250DV, TL300*, GS3055*, GS3055-I, GS3055-ICF,
GS3060*, TL26X*, GS206X*, TL26XGS, GS31XX.
* Список UL/ULC, X=0 или 5
Модуль приемника SG-DRL3-IP НЕ совместим с T-LINK TL100
1.2 Соответствие стандартам
1.2.1 Индустриальные стандарты
• UL 1610 Станции мониторинга для охранных сигнализаций
• UL 864 Контрольные устройства и аксессуары для систем
пожарной сигнализации
• CAN/ULC-S304-06 Центр приема сигналов и приборы охранной
сигнализации
• CAN/ULC-S559-04 Оборудование и системы приема сигналов
пожарной сигнализации
• EN60950-1:2006 Стандарт для оборудования информационных
технологий.
• AS/NZS 60950:2000 Оборудование информационных технологий -
Безопасность
• CISPR22 Оборудование информационных технологий –
Характеристики радио излучение – Нормы и
методы измерений
• EN50130-4 Требования защиты для компонентов пожарной,
охранной и тревожной сигнализации.
Это оборудование должно устанавливаться в соответствии с
требованиями NFPA72, NFPA70, UL827 и нормативными актами и
законами региона, где производится установка.
SG-System III с линейными картами SG-DRL3-IP имеется в списке
ULC для активных каналов передачи с уровнем безопасности А1-
А4, при использовании с T-Link TL-250 и T-Link TL-300, TL-260,
TL260GS, GS2060
Интернет/Интранет и/или GSM-GPRS
коммуникаторов. Для этих типов систем должны быть включены
функции контроля связи и шифрования.
Для систем ULC, оборудование должно быть установлено,
согласно требованиям стандартов ULC-S561 и ULC-S301 и
действующих региональных норм.
