4 5
ЦЭ6803В Х Х Х-Х Х Х Х
Тип корпуса:
Р3Х – для установки на рейку;
Ш3Х – для установки на щиток.
Примечание – Х указывает номер конструктив-
ного исполнения счетчика.
Тип отсчетного устройства:
Э – электронное.
Схемы включения:
3ф.3пр. – для трехфазных трехпроводных
счетчиков;
3ф.4пр. – для трехфазных четырехпроводных
счетчиков.
Максимальный ток:
7,5 А; 10 А; 50 А; 60 А; 100 А.
Номинальный (базовый) ток:
1 А; 5 А; 10 А.
Номинальное напряжение:
220 В; 230 В (фазное для четырехпроводных);
100 В (линейное для трехпроводных).
Класс точности по ГОСТ 31819.21-2012:
1.

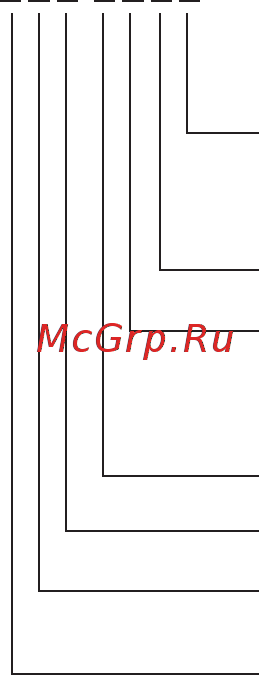

Рисунок 1 – Структура условного обозначения счетчика
