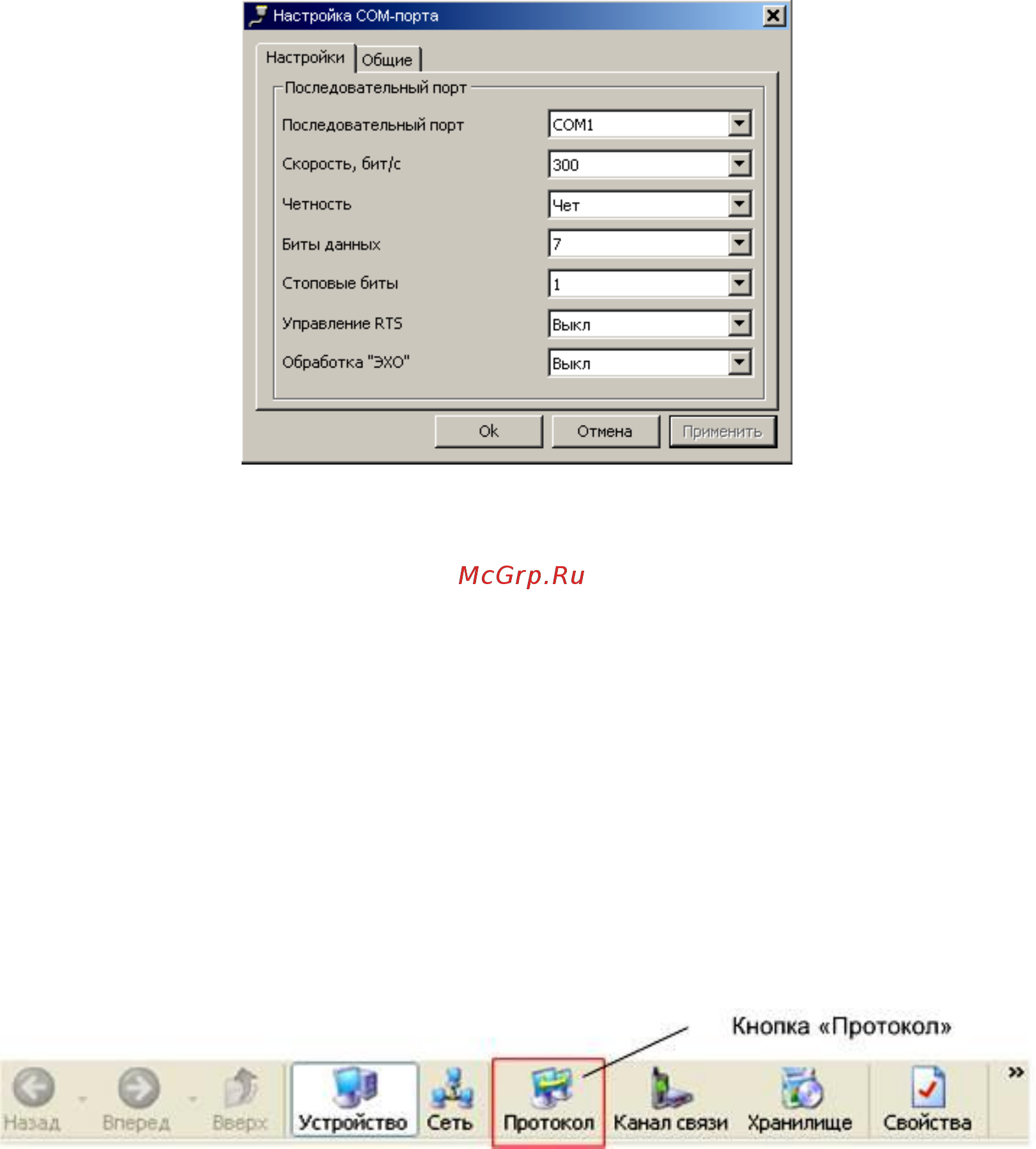

Рисунок 4.4 – Окно редактирования настроек канала связи «RS232».

- «Последовательный порт» - номер COM – порта, к которому подключен счетчик;

- «Скорость» - 9600;

- «Четность» - «чет»;

- «Биты данных» - 7;

- «Стоповые биты» - 1;

- «Управление RTS» - «Выкл»;

- «Обработка ЭХО» - «Выкл».

4.5 Нажмите на кнопку ОК, чтобы внесенные изменения вступили в силу.

4.6 Нажмите правую кнопку мыши на выделенном профиле настроек канала связи и в

появившемся меню выполните команду «Использовать».

4.7 Закройте справочник.

4.8 Нажмите на панели инструментов кнопку «Протокол» (меню «Справочник -> Про-

токол обмена») (рисунок 4.5). В результате откроется окно «Справочник».

Рисунок 4.5 –Кнопка «Протокол» на панели инструментов

4.9 Выберите профиль настроек протокола обмена «ГОСТ Р МЭК 61107-2001» и на-

жмите кнопку «Свойства» на панели задач. В результате откроется окно редактирования настроек

протокола обмена (рисунок 4.6).

4.10 Установите следующие значения настроек:

- «Время ожидания ответа – 2500;

- «Количество перезапросов – 3;

- «Задержка между получением сообщения и передачей ответа» - 20;

- Остальные настройки выключены.

Включите настройку «Обмен только на начальной скорости».
