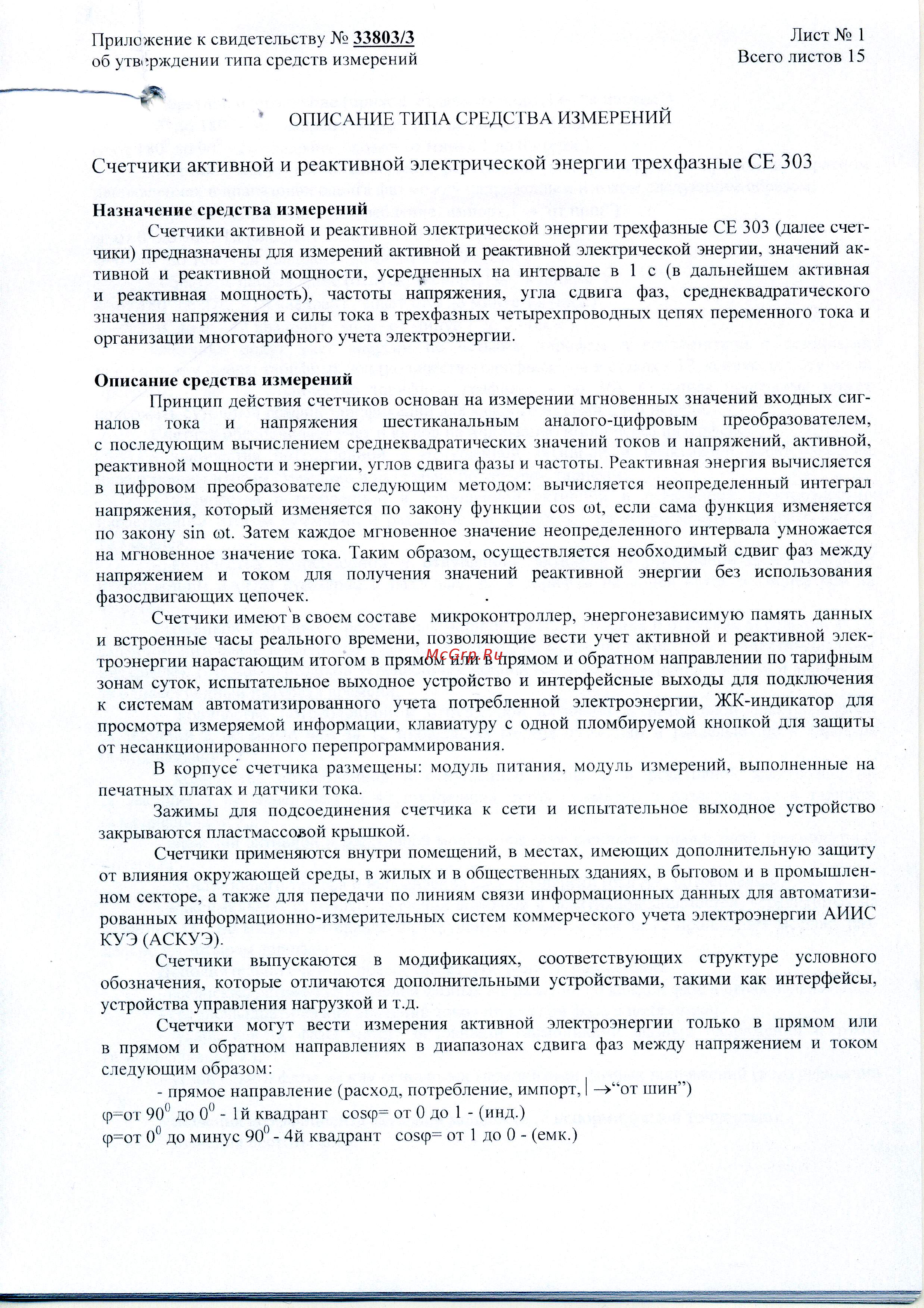

Приложение к свидетельству 33803 3 об утверждении типа средств измерений Лист 1 Всего листов 15 ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Счетчики активной и реактивной электрической энергии трехфазные СЕ 303 Назначение средства измерений Счетчики активной и реактивной электрической энергии трехфазные СЕ 303 далее счет чики предназначены для измерений активной и реактивной электрической энергии значений ак тивной и реактивной мощности усредненных на интервале в 1 с в дальнейшем активная и реактивная мощность частоты напряжения угла сдвига фаз среднеквадратического значения напряжения и силы тока в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии Описание средства измерений Принцип действия счетчиков основан на измерении мгновенных значений входных сиг налов тока и напряжения шестиканальным аналого цифровым преобразователем с последующим вычислением среднеквадратических значений токов и напряжений активной реактивной мощности и энергии углов сдвига фазы и частоты Реактивная энергия вычисляется в цифровом преобразователе следующим методом вычисляется неопределенный интеграл напряжения который изменяется по закону функции cos cot если сама функция изменяется по закону sin cot Затем каждое мгновенное значение неопределенного интервала умножается на мгновенное значение тока Таким образом осуществляется необходимый сдвиг фаз между напряжением и током для получения значений реактивной энергии без использования фазосдвигающих цепочек Счетчики имеют в своем составе микроконтроллер энергонезависимую память данных и встроенные часы реального времени позволяющие вести учет активной и реактивной элек троэнергии нарастающим итогом в прямом или в прямом и обратном направлении по тарифным зонам суток испытательное выходное устройство и интерфейсные выходы для подключения к системам автоматизированного учета потребленной электроэнергии ЖК индикатор для просмотра измеряемой информации клавиатуру с одной пломбируемой кнопкой для защиты от несанкционированного перепрограммирования В корпусе счетчика размещены модуль питания модуль измерений выполненные на печатных платах и датчики тока Зажимы для подсоединения счетчика к сети и испытательное выходное устройство закрываются пластмассовой крышкой Счетчики применяются внутри помещений в местах имеющих дополнительную защиту от влияния окружающей среды в жилых и в общественных зданиях в бытовом и в промышлен ном секторе а также для передачи по линиям связи информационных данных для автоматизи рованных информационно измерительных систем коммерческого учета электроэнергии АИИС КУЭ АСКУЭ Счетчики выпускаются в модификациях соответствующих структуре условного обозначения которые отличаются дополнительными устройствами такими как интерфейсы устройства управления нагрузкой и т д Счетчики могут вести измерения активной электроэнергии только в прямом или в прямом и обратном направлениях в диапазонах сдвига фаз между напряжением и током следующим образом прямое направление расход потребление импорт I от шин ф от 90 до 0 1й квадрант cos p от 0 до 1 инд ср от 0 до минус 90 4й квадрант cos p от 1 до 0 емк
