• количество отпущенной реактивной энергии (отображается мнемоникой «k var•h» и маркером «

»)

по тарифу 5 (мигают Т1, Т2, Т3, Т4);

• количество отпущенной реактивной энергии (отображается мнемоникой «k var•h» и маркером «

»)

суммарно по задействованным в тарифном расписании тарифам (светятся пиктограммы задействованных та-

рифов);

Последовательный просмотр параметров осуществляется коротким нажатием кнопки «КАДР». Длинное

нажатие кнопки «ПРСМ» переключает индикацию на следующий измерительный канал (вид энергии).

4.4.5 Группа «2»

На экран ЖКИ выводится следующая информация:

• bAt – значение напряжения батареи в вольтах;

• pH – признаки наличия фазных напряжений и индикация правильности подключения. Индикация цифр

1, 2 и 3 свидетельствует о наличии соответствующих фаз, отсутствующая фаза индицируется символом «–»

(дефис). Символами «A», «b», «С» индицируются фазы, в которых зафиксировано наличие тока при отсут-

ствии напряжения. Черточки сверху и снизу перед каждой фазой обозначают выход значения напряжения

фазы за задаваемые пределы соответственно сверху или снизу. Символ «1» перед обозначением кадра «pH»

информирует об отрицательных значениях углов векторов напряжений при наличии всех трех фаз.

Рисунок 4.5

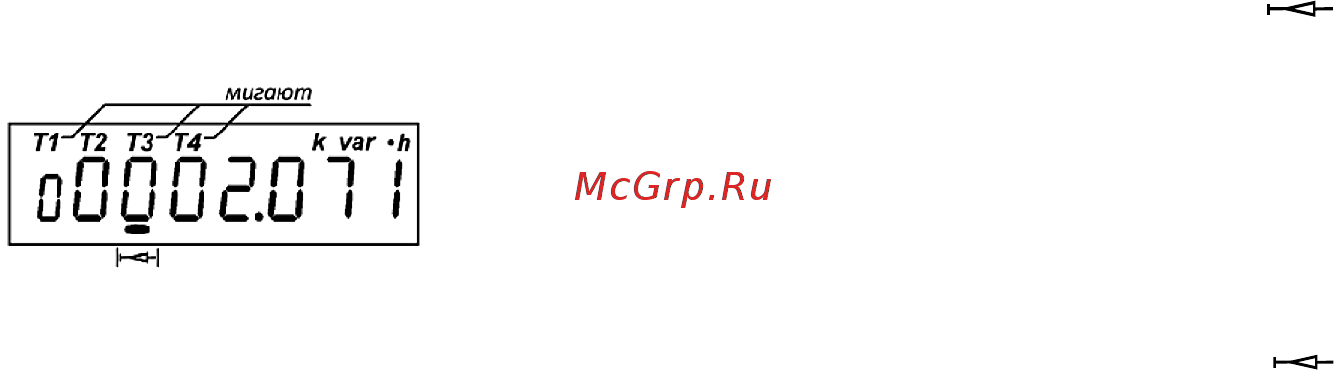

На рисунке 4.5 показано значение (00002.071 кВар•ч) отпущенной

реактивной энергии по тарифу 5
