лучивзначение системногоадресаприпервом подключениик серверу C
E_NC.Однако
возможностьзаписиэтогопараметрареализованадлятехнологическихцелей.
- Длиннымнажатиемкнопки«КАДР»,перейтив7группупараметровсчетчи-
ка(PART 07).Короткимнажатиемкнопки«КАДР»перейтивокнотекущего
состояния GSM модуля и проконтролировать установление GPRS-
соединения(Y=5см.рисунок58).

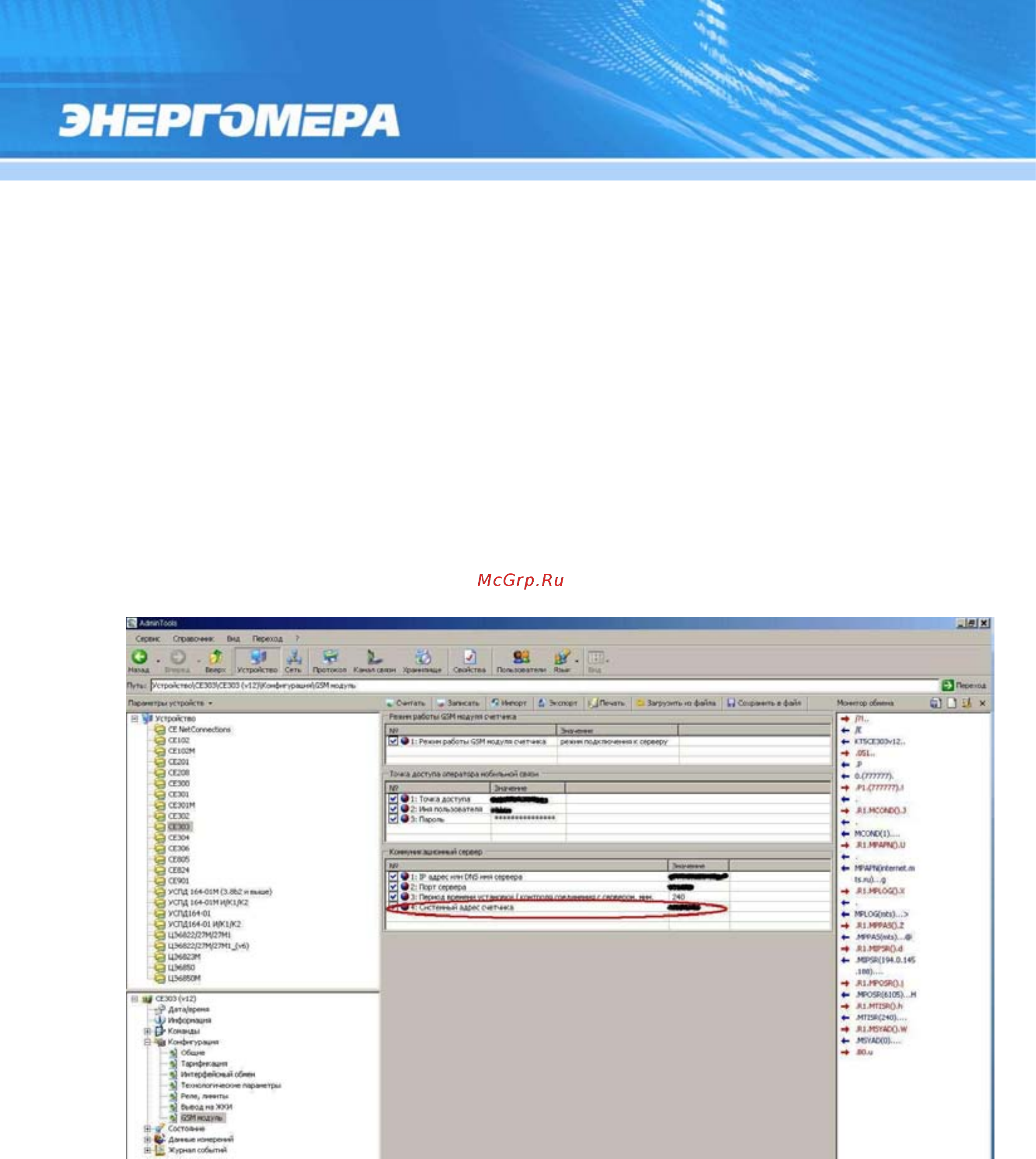

- СпомощьюAdmintools,черезоптопортсчитатьзначениесистемногоадреса
счетчика назначенногоемусерверомCE_NC (см.рисунок 57 (выделенова-
лом)).Этотсистемныйадреспонадобитсявдальнейшемприустановкесвязи
сосчетчикомчерезCE_NC,поэтомуегонеобходимозапомнить.
