ЗГ
1
10
б)
Ри

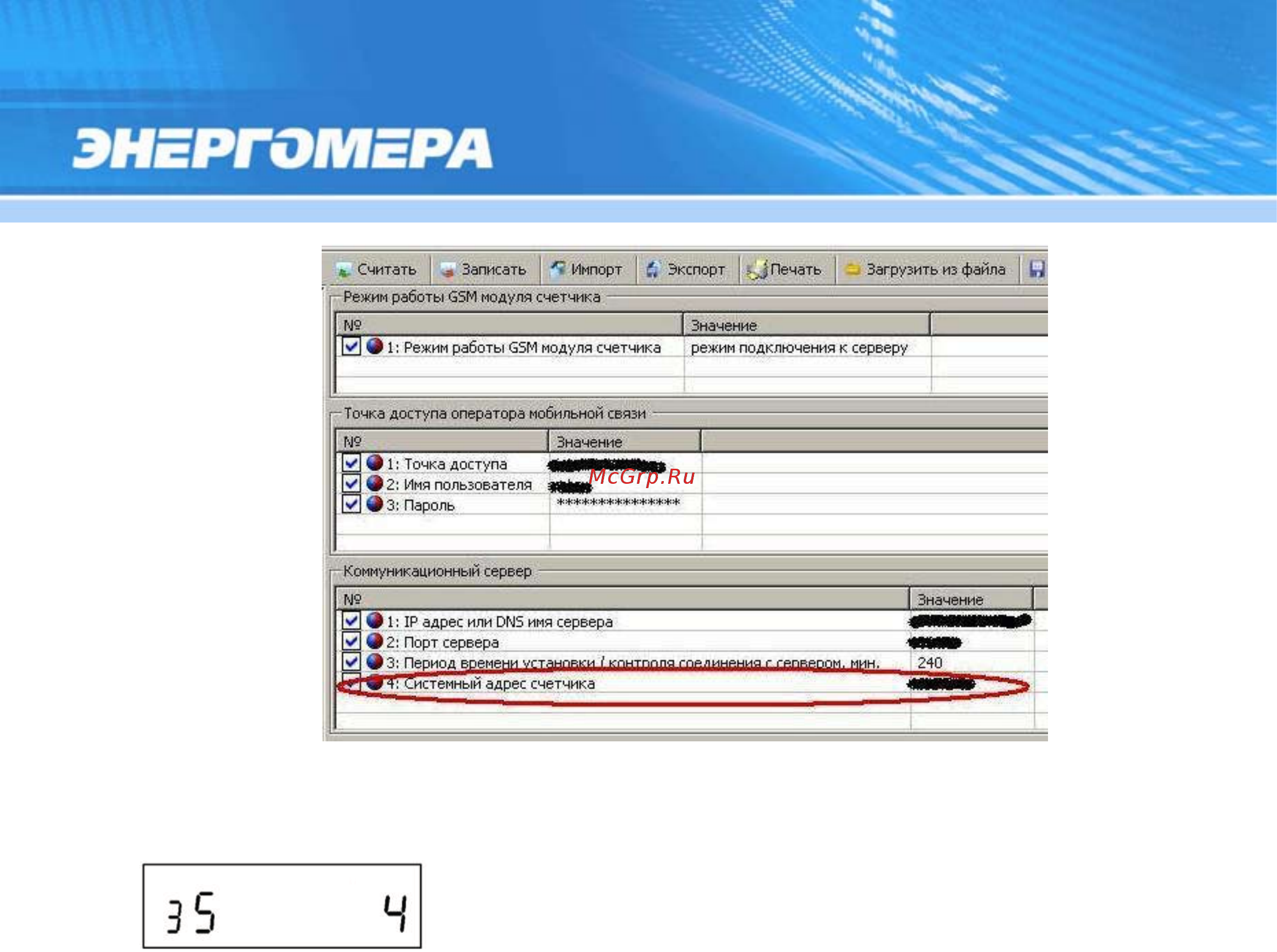

сунок 57 – НастройкиGSM-модуля
гдеxYZ - форматотображаемойинформации
x – количествопопыток,оставшеесядляреализациивыполняемойоперации.
Y – кодвыполняемойоперации:
- 1 – инициализацияGS
M-модуля;
- 2 – режимCSD;
- 3 – подключениеврежимеGPRS;
- 4 – регистрацияипроверкаподключенияврежимеGPRS;
- 5 – состояниеожиданияиобменаданнымиврежимеGPRS;
- 6 – переключениеврежимCSD.
Z – время (в минутах), оставшееся до выполнения действий для поддержания со-
единения.
Рисунок 58 – ТекущеесостояниеGSM модуля
- Далеесм.п. 6.
