ЗГ
21

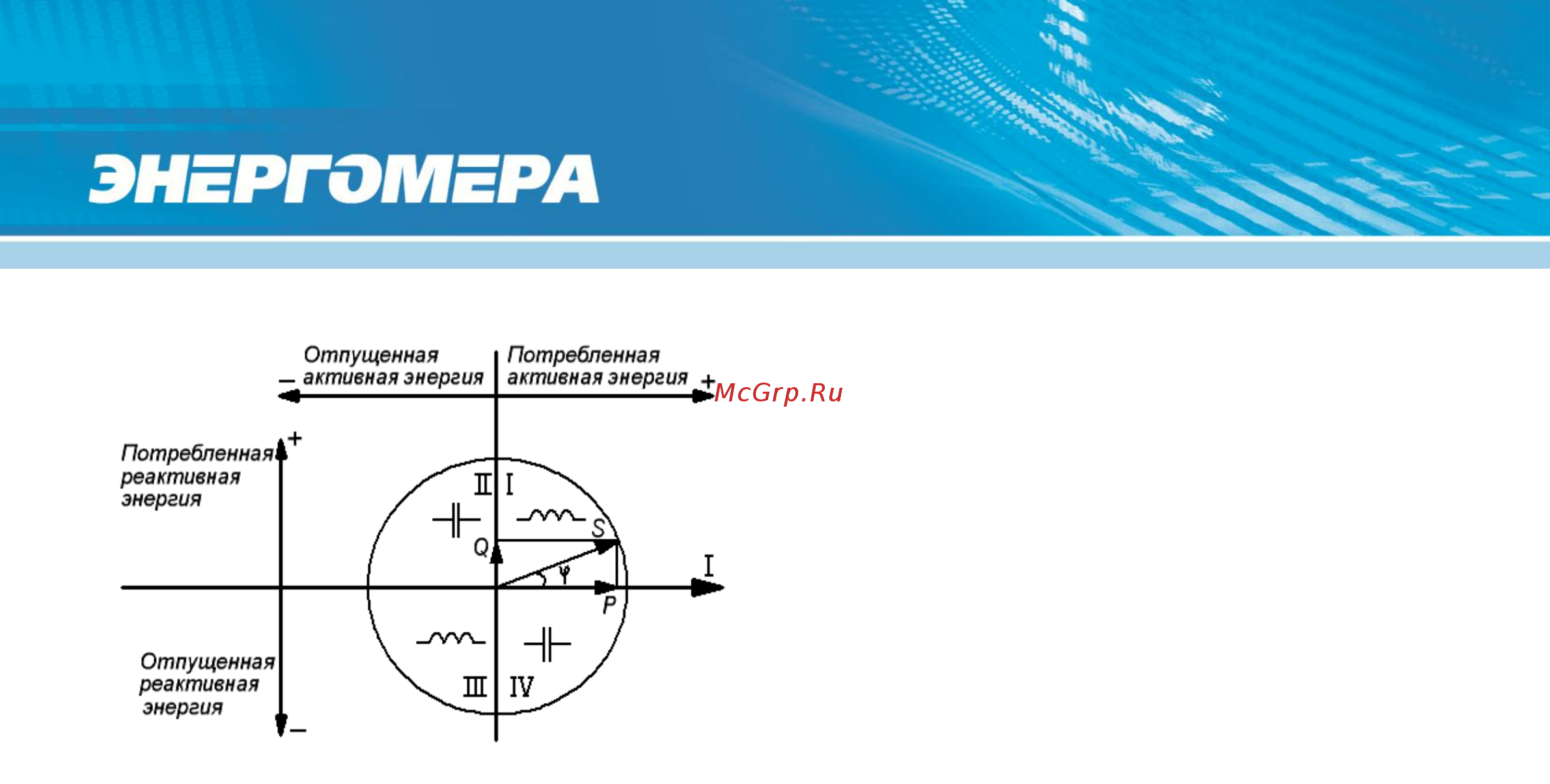

Рисунок 3.3– Диаграмма распределения активной
и реактивной энергии (мощности) по квадрантам
Для каждого из четырех типов энергий рас-
считываются пофазные значения:
– потребленной активной энергии,
i
A
если вектор
полной мощности фазы находится в I или IV квад-
рантах.
– отпущенной активной энергии
e
A
если вектор
полной мощности фазы находится во II или в III
квадрантах.
– потребленной реактивной энергии
i
R
если вектор
полной мощности фазы находится в квадрантах I
или II.
– отпущенной реактивной энергии
e
R
если вектор
полной мощности фазы находится в квадрантах III
или IV.
На основе вычисленных энергий, микросхема измерителя накапливает значения
i
A
, ,
i
R
,
e
R
и выдает сигналы об энергопотреблении на импульсные выходы ТМ1 (
i
A
, ,) и ТМ2 (
i
R
,
e
R
),
которые могут быть подключены к системе АИИС КУЭ.
В энергонезависимой памяти измерителя записана программа управления счетчиком.
3.10.2 Энергонезависимая память
Энергонезависимая память хранит следующие данные:
− калибровочные коэффициенты;
− параметры конфигурации;
− пароль доступа счетчика;
− параметры тарификации;
− накопители четырех каналов учета по тарифам и суммарно;
− максимальные мощности на заданном времени усреднения за текущий и 36 предыдущих месяцев
четырех каналов учета по всем тарифам;
− текущее время усреднения профилей нагрузок;
− журналы и счетчики-указатели на текущие записи журналов, месячных и суточных каналов учета
по тарифам и суммарно;
− профили нагрузки по четырем каналам учета ( ,
e
A
,
i
R
,
e
R
) с заданным временем усредне-
ния;
− значения накопителей за текущий, 36 предыдущих месяцев и на конец 36 предыдущих месяцев
четырех каналов учета по тарифам и суммарно;
e
A
e
A
i
A
