4.4.11 Группа " 11 "
На ЖКИ вывыодятся максимальные месячные мощности на заданном времени усреднения: ак-
тивные потребленные, активные отпущенные (только для двунаправленных счетчиков), реактивные по-
требленные и отпущенные, зафиксированные в 36-ти предыдущих учетных месяцах по всем тарифам, а
также дата и время их фиксации. Фиксация происходит по времени окончания интервала усреднения.
Время 0 часов 0 минут соответствует последнему в сутках интервалу усреднения.
Параметры группы (семиразрядные) обозначаются знаком "17" в левой части ЖКИ.
На экран ЖКИ выводится следующая информация:
− месяц (месяц, год) фиксации максимума;
− максимальная потребленная активная мощность по каждому тарифу (отображаются мнемоникой
"kW"), а также число и время (часы и минуты) их фиксации;
− максимальная отпущенная активная мощность по каждому тарифу (отображается мнемоникой
"kW" и маркером " "), а также число и время (часы и минуты) их фиксации. Только для двуна-
правленных счетчиков.

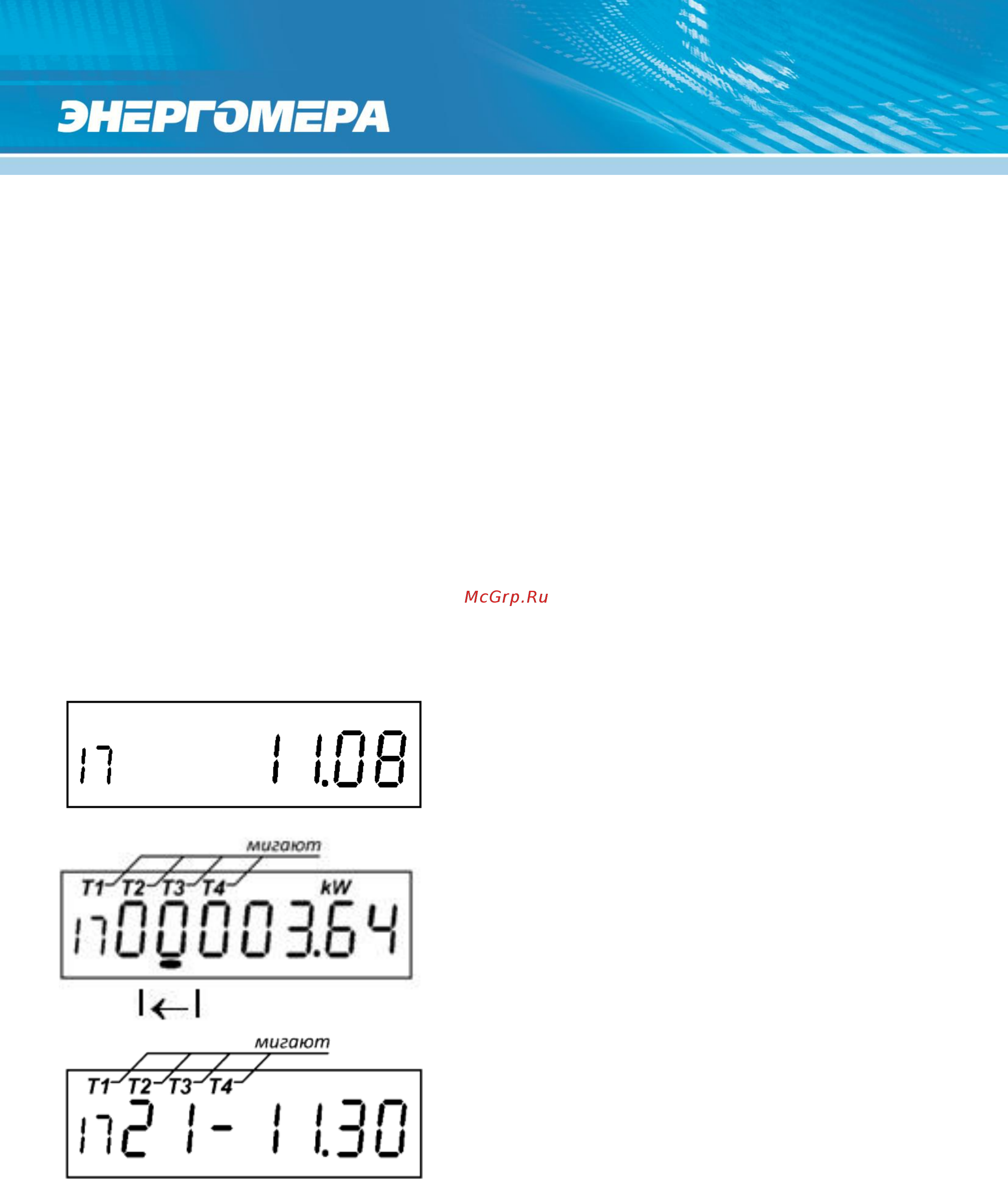

Рисунок 4.19
На рисунке 4.19 показаны: месяц и год фиксации месяч-
ных параметров – ноябрь 2008 года, значение максимума
(00003.64 кВт) отпущенной активной мощности по пято-
му тарифу и число месяца со временем фиксации макси-
мума (21 число, в 11часов 30 минут).
− максимальная потребленная реактивная мощность по каждому тарифу (отображается мнемони-
кой "k var"), а также число и время (часы и минуты) их фиксации;
