6. ИНСТРУКЦИЯ ПО МОНТАЖУ ВЫТЯЖКИ

6.1 Выберите режим работы и место для установки вытяжки.

6.2 Выньте вытяжку из упаковочной коробки.

6.3 Только специалист имеет право устанавливать и подключать вытяжку к электросети.

6.4 Проверьте работу вытяжки, подключите к электросети и проверьте все ее функции.

6.5 Напоминаем, что высота установки вытяжки над электроплитой должна быть не менее

65 см., А над газовыми плитами не менее 75 см.

6.6 С учетом указанной высоты и условием прилегания вытяжки к нижней полке навесного

мебельного шкафа разметьте на стене на 2 отверстия по координатам в задней стенке корпуса

вытяжки.

6.7 Просверлите в стене 2 отверстия под диаметр дюбеля глубиной 40 мм, вставьте дюбели

и вкрутите 2 универсальных шурупа ПТГ 4,5х40, чтобы расстояние между стеной и головкой

шнура составило 5 мм. Наденьте на головки шурупов корпус и закрепите его к стене.

6.8 Для дополнительного крепления верхней плоскости корпуса необходимо по бумажному

шаблону разметить 2 или 4 отверстия в нижней полке навесного шкафа и просверлить отверстия

Ø3мм.

6.9 Если вытяжка будет работать в режиме отвода воздуха в дымоход, смонтируйте

воздуховод избранного диаметра согласно инструкции, обеспечив его герметичность.

6.10 Если вытяжка будет работать в режиме рециркуляции, то воздуховод не нужен.

Необходимо установить угольный запахопоглощающий фильтр (приобретается отдельно).

Дополнительное крепление осуществляется:

- для вытяжки «Bona H I / II» - 2 или 4 шурупами ПКГ 4 х 12 с шайбами, которые вкручиваются

изнутри вытяжки в отверстия, расположенные на верхней плоскости корпуса.

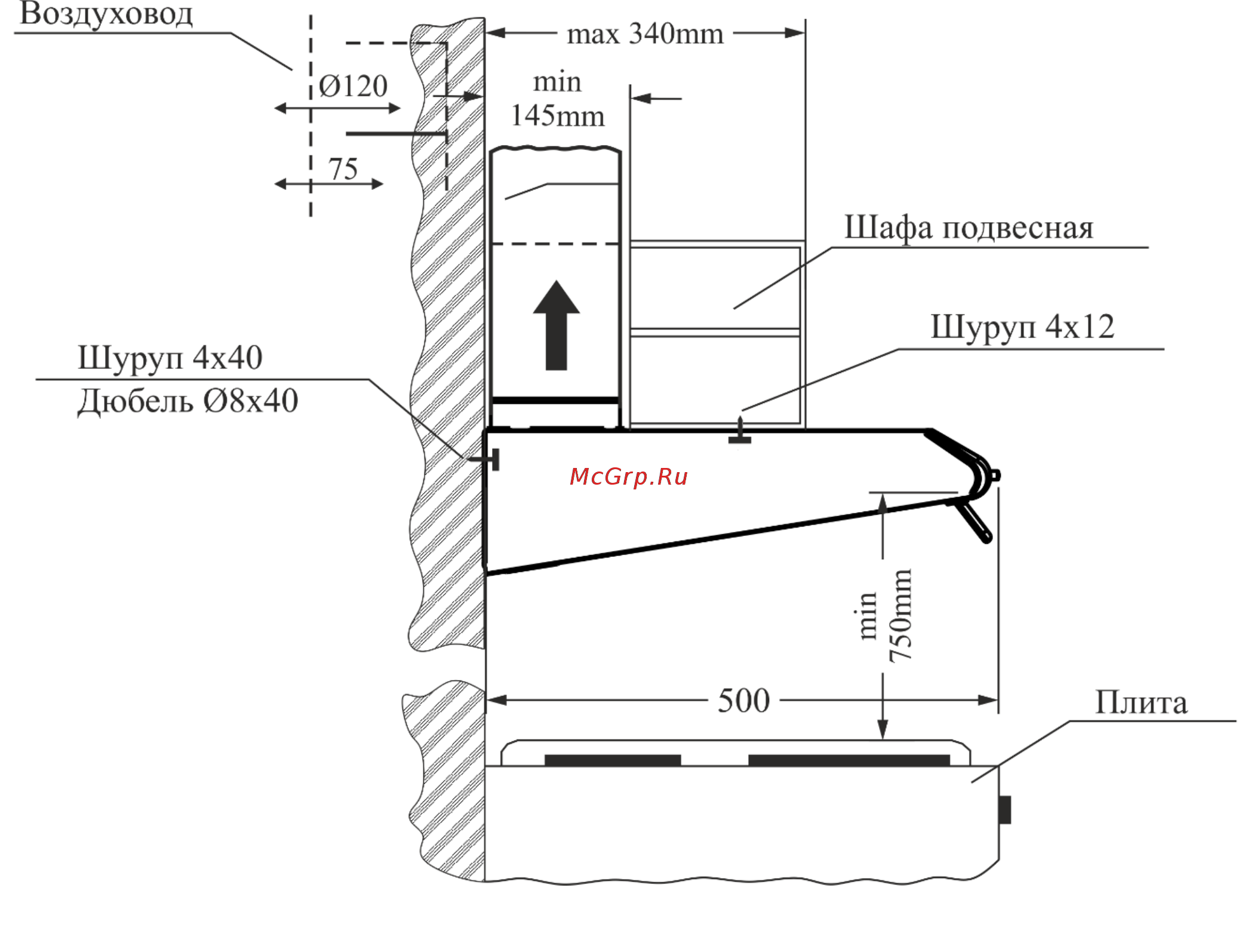

СХЕМИ МОНТАЖУ ВЫТЯЖКИ:

мебельный гарнитур
