ELEYUS BONA II LED SMD 50 IS [6/22] Інструкція по монтажу витяжки

6. ІНСТРУКЦІЯ ПО МОНТАЖУ ВИТЯЖКИ

6.1 Оберіть режим роботи і місце для встановлення витяжки.

6.2 Вийміть витяжку з пакувальної коробки.

6.3 Перевірте роботу витяжки, підключіть до електромережі і перевірте всі її функції.

6.4 Нагадуємо, що висота установки витяжки над електроплитою повинна бути не менше

65 см., а над газовими плитами не менше 75 см.

6.5 З урахуванням зазначеної висоти і умовою прилягання витяжки до дна нижньої полиці

навісної меблевої шафи розмітьте на стіні на паперовому шаблоні 2 отвори по координатам

в задній стінці корпуса витяжки .

6.6 Просверліть в стіні 2 отвори під діаметр дюбеля глибиною 40 мм, вставте дюбелі і

вкрутіть 2 універсальних шурупа ПТГ 4,5х40, щоб відстань між стіною і голівкою шнура

становило 5 мм. Надіньте на голівки шурупів корпус і закріпіть його до стіни.

6.7 Для додаткового кріплення за верхню площину корпусу необхідно по паперовому

шаблону розмітити 2 або 4 отвори в нижній полиці навісної шафи, просвердлити отвори

Ø 3мм і закріпити витяжку.

6.8 Якщо витяжка буде працювати в режимі відводу повітря в димохід, змонтуйте

повітровід обраного діаметру згідно інструкції, забезпечивши його герметичність.

6.9 Якщо витяжка буде працювати в режимі рециркуляції, то повітровід не потрібний.

Необхідно встановити вугільний запахопоглинальний фільтр (купується окремо).

Додаткове кріплення здійснюється:

- для витяжки «Bona H I / II» - 2 або 4 шурупами ПКГ 4 х 12 з шайбами 4, які вкручуються

зсередини витяжки в отвори, розташовані на верхній площині корпуса.

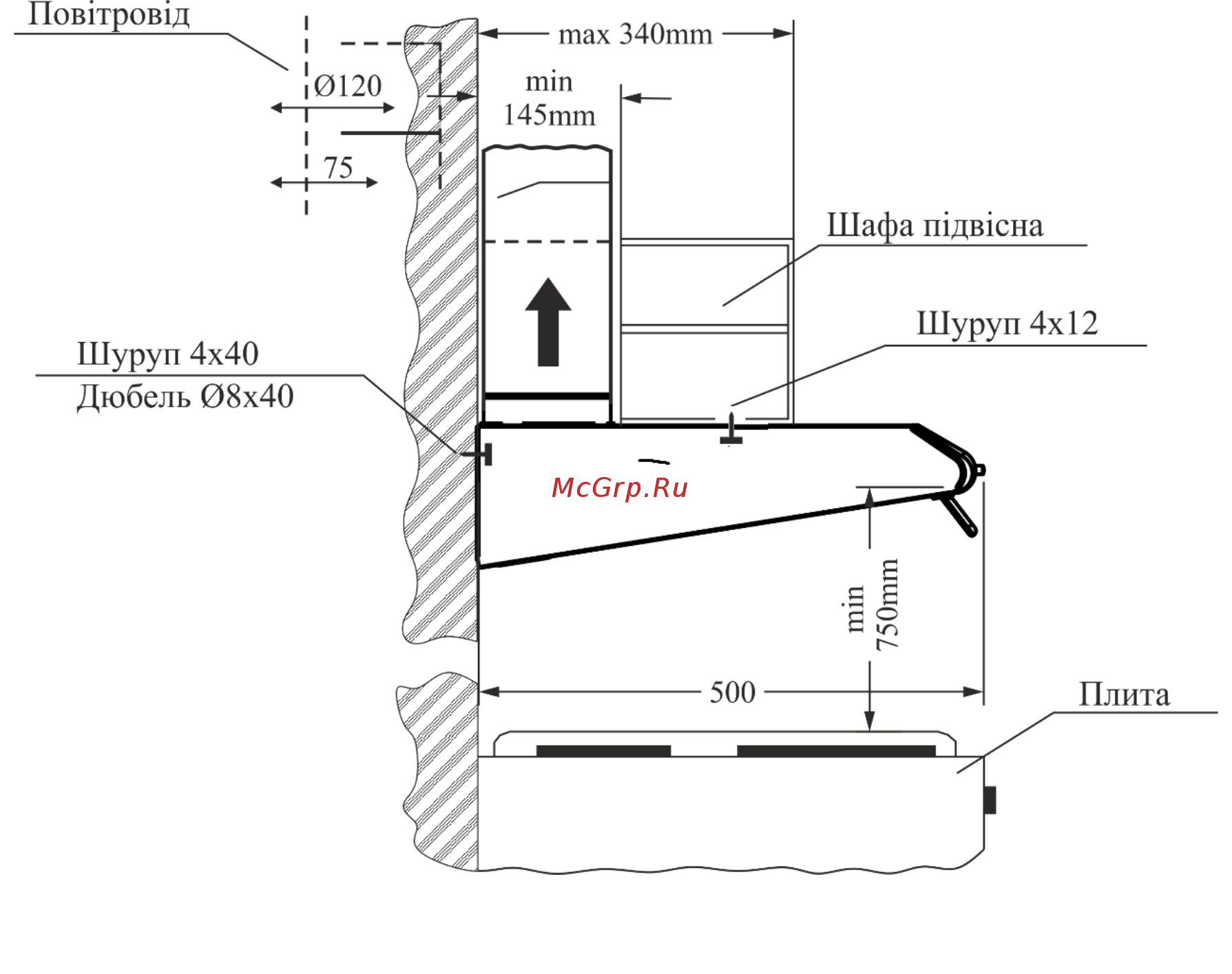

СХЕМИ МОНТАЖУ ВИТЯЖКИ:

меблевий гарнітур
