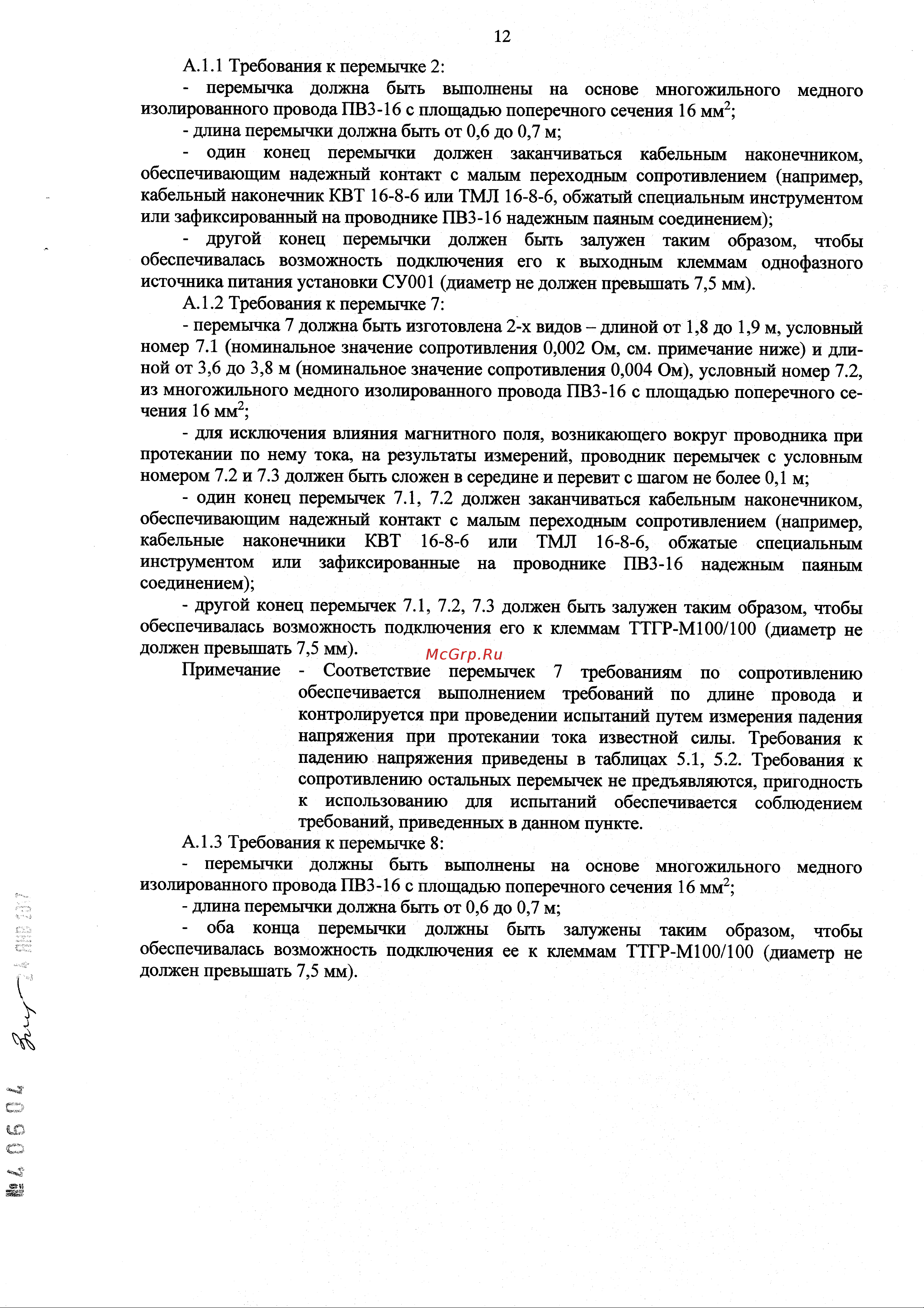

12 А 1 1 Требования к перемычке 2 перемычка должна быть выполнены на основе многожильного медного изолированного провода ПВЗ 16 с площадью поперечного сечения 16 мм2 длина перемычки должна быть от 0 6 до 0 7 м один конец перемычки должен заканчиваться кабельным наконечником обеспечивающим надежный контакт с малым переходным сопротивлением например кабельный наконечник КВТ 16 8 6 или ТМЛ 16 8 6 обжатый специальным инструментом или зафиксированный на проводнике ПВЗ 16 надежным паяным соединением другой конец перемычки должен быть залужен таким образом чтобы обеспечивалась возможность подключения его к выходным клеммам однофазного источника питания установки СУ001 диаметр не должен превышать 7 5 мм А 1 2 Требования к перемычке 7 перемычка 7 должна быть изготовлена 2 х видов длиной от 1 8 до 1 9 м условный номер 7 1 номинальное значение сопротивления 0 002 Ом см примечание ниже и дли ной от 3 6 до 3 8 м номинальное значение сопротивления 0 004 Ом условный номер 7 2 из многожильного медного изолированного провода ПВЗ 16 с площадью поперечного се чения 16 мм2 для исключения влияния магнитного поля возникающего вокруг проводника при протекании по нему тока на результаты измерений проводник перемычек с условным номером 7 2 и 7 3 должен быть сложен в середине и перевит с шагом не более 0 1 м один конец перемычек 7 1 7 2 должен заканчиваться кабельным наконечником обеспечивающим надежный контакт с малым переходным сопротивлением например кабельные наконечники КВТ 16 8 6 или ТМЛ 16 8 6 обжатые специальным инструментом или зафиксированные на проводнике ПВЗ 16 надежным паяным соединением другой конец перемычек 7 1 7 2 7 3 должен быть залужен таким образом чтобы обеспечивалась возможность подключения его к клеммам ТТГР М100 100 диаметр не должен превышать 7 5 мм Примечание Соответствие перемычек 7 требованиям по сопротивлению обеспечивается выполнением требований по длине провода и контролируется при проведении испытаний путем измерения падения напряжения при протекании тока известной силы Требования к падению напряжения приведены в таблицах 5 1 5 2 Требования к сопротивлению остальных перемычек не предъявляются пригодность к использованию для испытаний обеспечивается соблюдением требований приведенных в данном пункте А 1 3 Требования к перемычке 8 перемычки должны быть выполнены на основе многожильного медного изолированного провода ПВЗ 16 с площадью поперечного сечения 16 мм2 длина перемычки должна быть от 0 6 до 0 7 м оба конца перемычки должны быть залужены таким образом чтобы обеспечивалась возможность подключения ее к клеммам ТТГР М100 100 диаметр не должен превышать 7 5 мм
