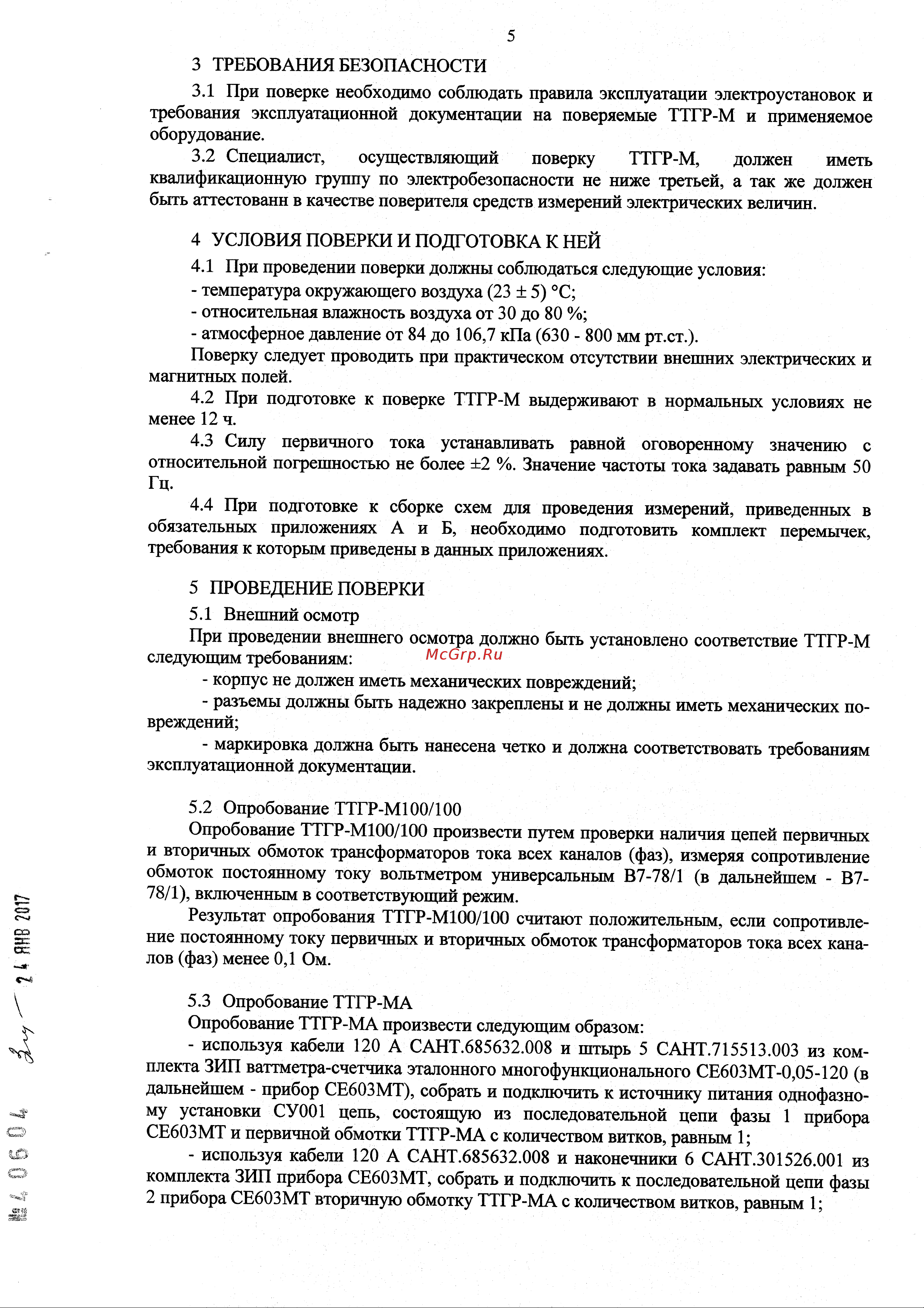

5 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ 3 1 При поверке необходимо соблюдать правила эксплуатации электроустановок и требования эксплуатационной документации на поверяемые ТТГР М и применяемое оборудование 3 2 Специалист осуществляющий поверку ТТГР М должен иметь квалификационную группу по электробезопасности не ниже третьей а так же должен быть аттестованн в качестве поверителя средств измерений электрических величин 4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ 4 1 При проведении поверки должны соблюдаться следующие условия температура окружающего воздуха 23 5 C относительная влажность воздуха от 30 до 80 атмосферное давление от 84 до 106 7 кПа 630 800 мм рт ст Поверку следует проводить при практическом отсутствии внешних электрических и магнитных полей 4 2 При подготовке к поверке ТТГР М выдерживают в нормальных условиях не менее 12 ч 4 3 Силу первичного тока устанавливать равной оговоренному значению с относительной погрешностью не более 2 Значение частоты тока задавать равным 50 Гц 4 4 При подготовке к сборке схем для проведения измерений приведенных в обязательных приложениях А и Б необходимо подготовить комплект перемычек требования к которым приведены в данных приложениях 5 ПРОВЕДЕНИЕ ПОВЕРКИ 5 1 Внешний осмотр При проведении внешнего осмотра должно быть установлено соответствие ТТГР М следующим требованиям корпус не должен иметь механических повреждений разъемы должны быть надежно закреплены и не должны иметь механических по вреждений маркировка должна быть нанесена четко и должна соответствовать требованиям эксплуатационной документации юг анв i i 5 2 Опробование ТТГР М 100 100 Опробование ТТГР М100 100 произвести путем проверки наличия цепей первичных и вторичных обмоток трансформаторов тока всех каналов фаз измеряя сопротивление обмоток постоянному току вольтметром универсальным В7 78 1 в дальнейшем В778 1 включенным в соответствующий режим Результат опробования ТТГР М100 100 считают положительным если сопротивле ние постоянному току первичных и вторичных обмоток трансформаторов тока всех кана лов фаз менее 0 1 Ом 5 3 Опробование ТТГР МА Опробование ТТГР МА произвести следующим образом используя кабели 120 А САНТ 685632 008 и штырь 5 САНТ 715513 003 из ком плекта ЗИП ваттметра счетчика эталонного многофункционального СЕ603МТ 0 05 120 в дальнейшем прибор СЕ603МТ собрать и подключить к источнику питания однофазно му установки СУ001 цепь состоящую из последовательной цепи фазы 1 прибора СЕ603МТ и первичной обмотки ТТГР МА с количеством витков равным 1 используя кабели 120 А САНТ 685632 008 и наконечники 6 САНТ 301526 001 из комплекта ЗИП прибора СЕ603МТ собрать и подключить к последовательной цепи фазы 2 прибора СЕ603МТ вторичную обмотку ТТГР МА с количеством витков равным 1
