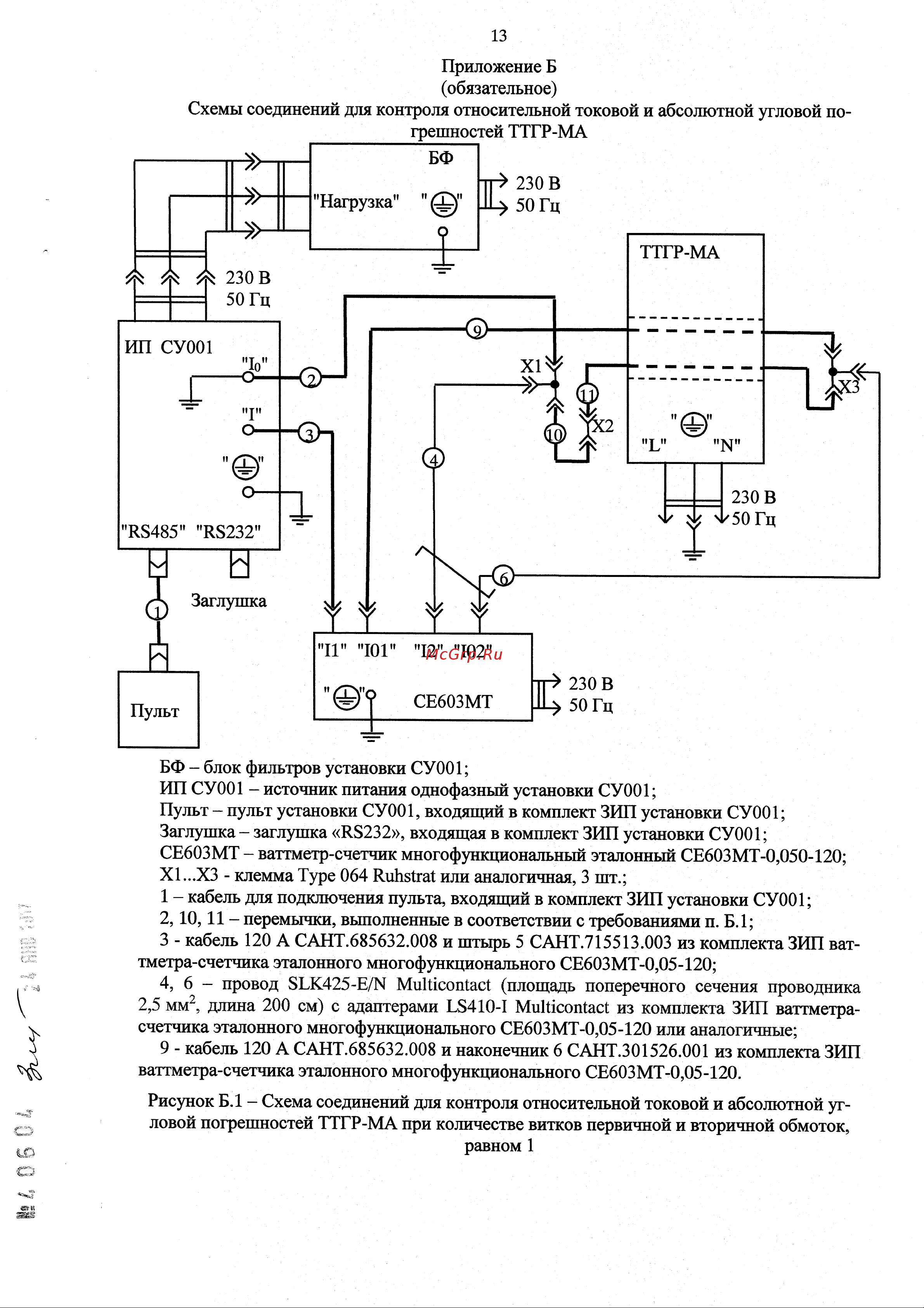

13 Приложение Б обязательное Схемы соединений для контроля относительной токовой и абсолютной угловой погрешностей ТТГР МА БФ 230 В 50 Гц Нагрузка ТТГР МА 230 В 50 Гц ИП СУ001 По XI Пр оН 7 4 О 230 В И8485 Б8232 Заглушка 101 12 102 Пульт СЕ603МТ 230 В 50 Гц БФ блок фильтров установки СУ001 ИП СУ001 источник питания однофазный установки СУ001 Пульт пульт установки СУ001 входящий в комплект ЗИП установки СУ001 Заглушка заглушка К8232 входящая в комплект ЗИП установки СУ001 СЕ603МТ ваттметр счетчик многофункциональный эталонный СЕ603МТ 0 050 120 XI ХЗ клемма Туре 064 КиЬзйа или аналогичная 3 шт 1 кабель для подключения пульта входящий в комплект ЗИП установки СУ001 2 10 11 перемычки выполненные в соответствии с требованиями п Б 1 3 кабель 120 А САНТ 685632 008 и штырь 5 САНТ 715513 003 из комплекта ЗИП ват тметра счетчика эталонного многофункционального СЕ603МТ 0 05 120 4 6 провод SLK425 E N МиШсойас площадь поперечного сечения проводника 2 5 мм2 длина 200 см с адаптерами Е8410 1 МиШсоЩай из комплекта ЗИП ваттметрасчетчика эталонного многофункционального СЕ603МТ 0 05 120 или аналогичные 9 кабель 120 А САНТ 685632 008 и наконечник 6 САНТ 301526 001 из комплекта ЗИП ваттметра счетчика эталонного многофункционального СЕ6ОЗМТ 0 05 120 Рисунок Б 1 Схема соединений для контроля относительной токовой и абсолютной уг ловой погрешностей ТТГР МА при количестве витков первичной и вторичной обмоток равном 1
