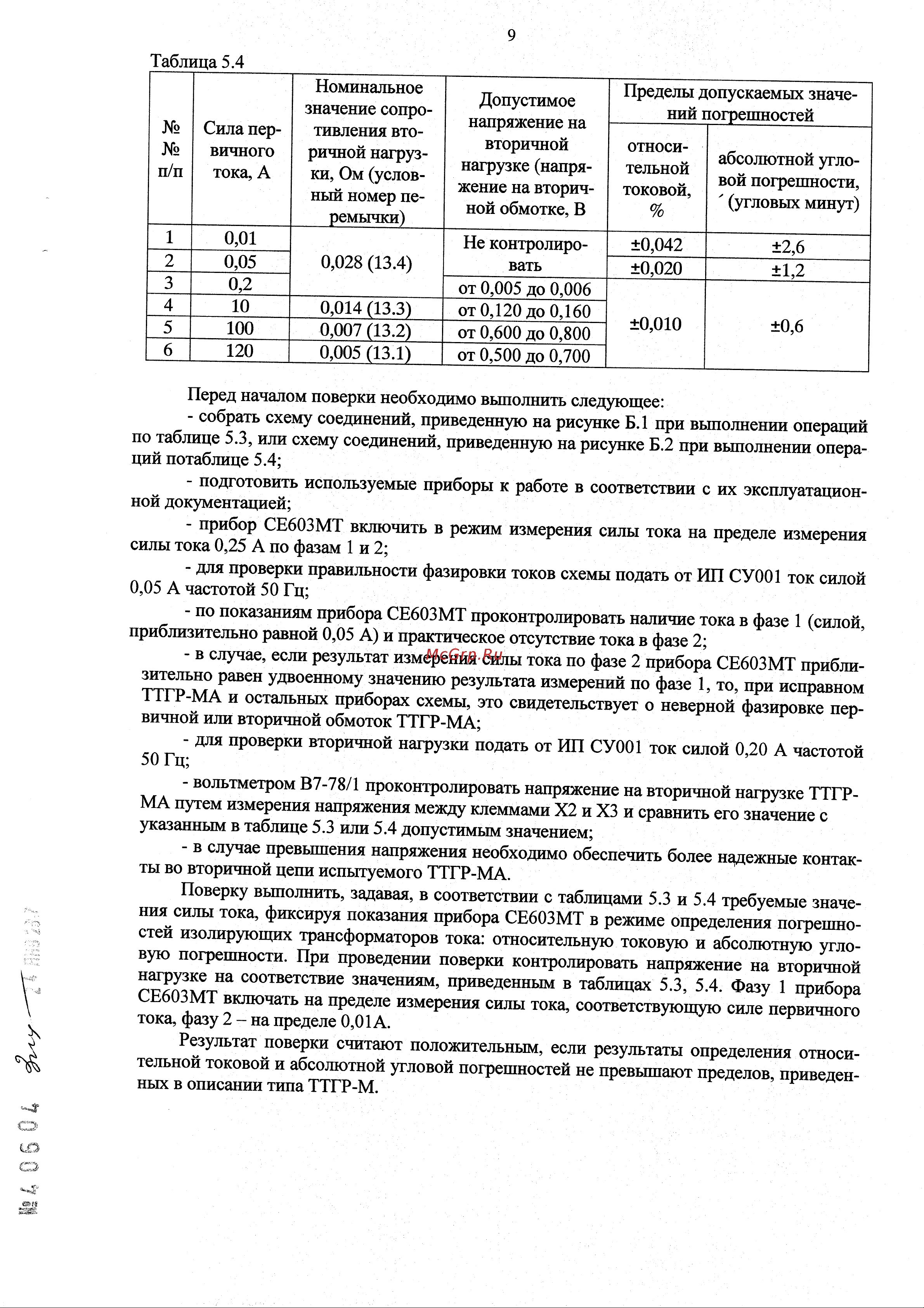

9 Таблица 5 4 п п 1 2 3 4 5 6 Сила пер вичного тока А h 0 01 0 05 0 2 10 100 120 Номинальное значение сопро тивления вто ричной нагруз ки Ом услов ный номер пе ремычки 0 028 13 4 0 014 13 3 0 007 13 2 0 005 13 1 Допустимое напряжение на вторичной нагрузке напря жение на вторич ной обмотке В Не контролировать от 0 005 до 0 006 от 0 120 до 0 160 от 0 600 до 0 800 от 0 500 до 0 700 Пределы допускаемых значе______ ний погрешностей относи тельной токовой абсолютной угло вой погрешности угловых минут 0 042 0 020 2 6 1 2 0 010 Г 0 6 Перед началом поверки необходимо выполнить следующее собрать схему соединений приведенную на рисунке Б 1 при выполнении операций по таблице 5 3 или схему соединений приведенную на рисунке Б 2 при выполнении опера ций потаблице 5 4 подготовить используемые приборы к работе в соответствии с их эксплуатяпионной документацией прибор СЕ603МТ включить в режим измерения силы тока на пределе измерения силы тока 0 25 А по фазам 1 и 2 для проверки правильности фазировки токов схемы подать от ИП СУ001 ток силой 0 05 А частотой 50 Гц по показаниям прибора СЕ603МТ проконтролировать наличие тока в фазе 1 силой приблизительно равной 0 05 А и практическое отсутствие тока в фазе 2 в случае если результат измерения силы тока по фазе 2 прибора СЕ603МТ приблиУдвоенномУ значению результата измерений по фазе 1 то при исправном 111Р МА и остальных приборах схемы это свидетельствует о неверной фазировке пер н вичной или вторичной обмоток ТТГР МА проверки вторичной нагрузки подать от ИП СУ001 ток силой 0 20 А частотой эи 1 ц вольтметром В7 78 1 проконтролировать напряжение на вторичной нагрузке ТТГРМА путем измерения напряжения мевду клеммами Х2 и ХЗ и сравнить его значение с указанным в таблице 5 3 или 5 4 допустимым значением в случае превышения напряжения необходимо обеспечить более надежные контак ты во вторичной цепи испытуемого ТТГР МА Поверку выполнить задавая в соответствии с таблицами 5 3 и 5 4 требуемые значе ния силы тока фиксируя показания прибора СЕ603МТ в режиме определения погрешно стей изолирующих трансформаторов тока относительную токовую и абсолютную угло вую погрешности При проведении поверки контролировать напряжение на вторичной соответствие значениям приведенным в таблицах 5 3 5 4 Фазу 1 прибора СВ603МТ включать на пределе измерения силы тока соответствующую силе первичного тока фазу 2 на пределе 0 01 А Результат поверки считают положительным если результаты определения относи тельной токовой и абсолютной угловой погрешностей не превышают пределов приведен р ных в описании типа ТТГР М
