Falcon Eye FE Fog Machine [12/15] Схема
![Falcon Eye FE Fog Machine [12/15] Схема](/views2/1537612/page12/bgc.png)
R329
10K
R330
10K
+12V_2
TRLGGER
OP4
PC817B
OP6
PC817B
OP5
PC817B
OP7
PC817B
R331
10K
RB0
R332
10K
OP8
PC817B
RB1
RB4
RB5
R329
10K
RE0
ALARM
LOW OIL
MAIN FAIL
TAMPER
R329
10K
+12V_2
ON/OFF
OP4
PC817B
RE0
INPUT
OUTPUT
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
CON17
R1
RES1
+12V_2
R2
RES1
+12V/250mA
K1
RELAY-SPDT
Q1
NPN
D1
DIODE
+12
R3
RES1
RB3
+12V_2
RELAY
12V250mA
NC
NO
COM

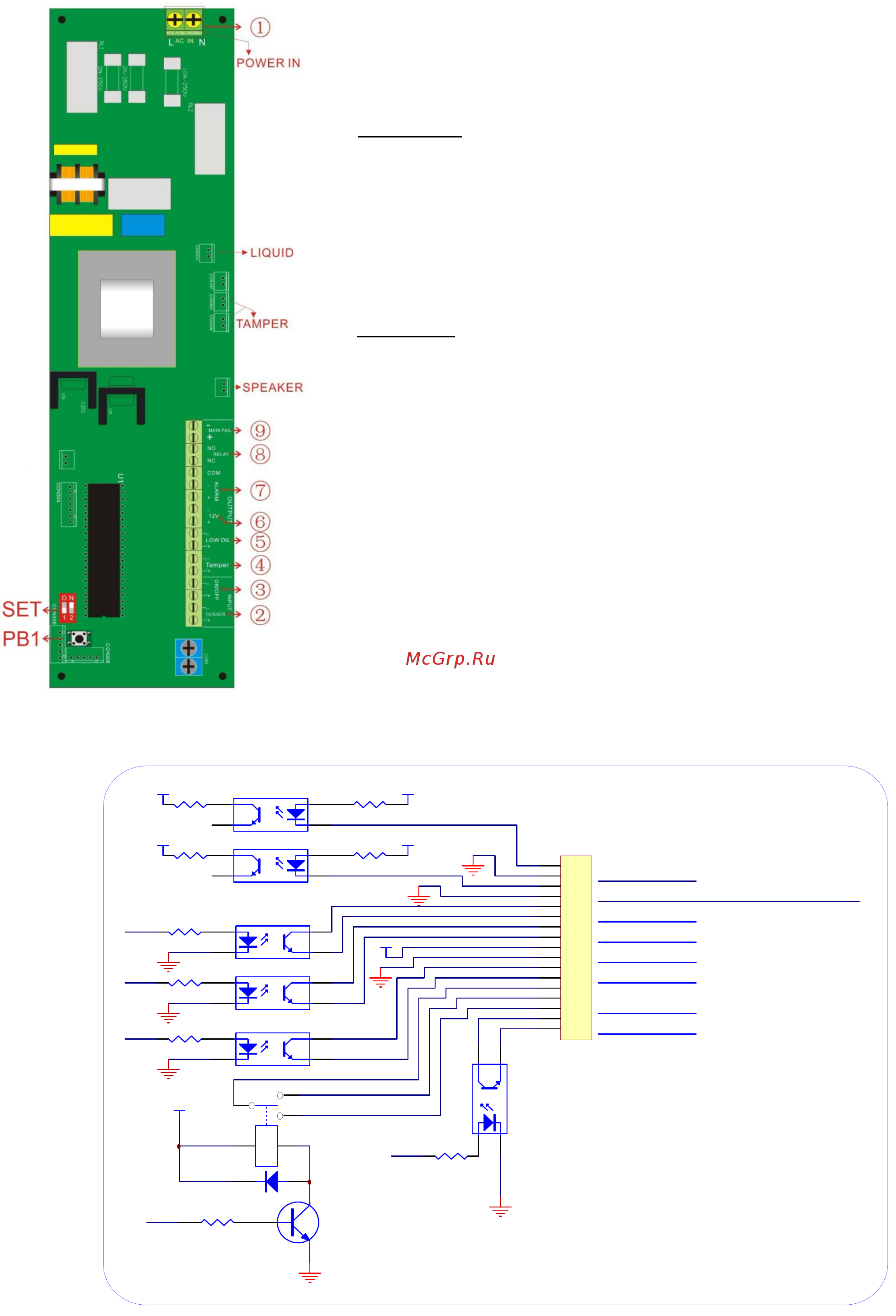

WIRE DIAGRAM
.① AC IN Выход под питание. 220~240V.
.② Пусковое устройство (TRIGGER). В нормальных условиях
NO, когда NC, происходит реакция и генератор начинает
распылять дым.
Внимание: Если включить третий переключатель из SET1в
позицию ON (с правой стороны дымового генератора),
начнётся подача дыма, обозначающая, что эта группа портов
переключена из NO в NC.
.③ ON/OFF Порт для входа, NO и дымовой генератор включен, в
случае, если группа портов закрыта, то дымовой генератор
выключается.
Внимание: 1. После включения невозможно выполнять
операции по выключению в течение 30 секунд.
2. Если устройство начало распылять дым, его уже
невозможно будет остановить после отключения системы,
пока оно не выпустит весь реагент.
.④ Tamper Порт для выхода, обычно с низким сопротивлением
(<1KOHM, обозначающим статус NC), когда крышка ёмкости для
хранения реагента (на дне устройства) или корпус устройства
открыты, порт одновременно переходит в статус высокого
сопротивления и начинает распылять дым.
.
⑤． Мало реагента (LOW OIL). Порт для выхода, обычно с
низким сопротивлением (<1KOHM, обозначающим статус
NC), если в устройстве мало реагента или он закончился,
порт переходит в статус высокого сопротивления (статус NO
).
⑥．12V Порт для выхода, мощность электроэнергии DZ 12V-250ma, обычно используется для
питания датчиков PIR и датчиков открывания окна.
⑦．Тревога (ALARM). Порт для выхода, с низким сопротивлением (<1KOHM, обозначающим
статус NC), когда дымовой генератор начинает распылять дым, порт переходит в статус
высокого сопротивления (статус NO ). Время смены зависит от времени распыления дыма.
⑧．Передача сигнала (RELAY). Порт для выхода, каждая точка отмечена в соответствии с
панелью PCB. Когда дымовой генератор начинает распылять дым, точки NO изменяются
на NC, точки NC изменяются на NO. Время смены зависит от времени распыления дыма.
⑨. MAIN FAIL Порт для выхода, обычно с низким сопротивлением (<1KOHM,
обозначающим статус NC), при отключении электроэнергии изменится на высокое
сопротивление (статус NO).
12.2 Схема
