5 УСТАНОВКА НА ОПОРЕ ВЛ

Установка ПКУ осуществляется на опоры воздушных линий электропередачи.

Монтаж необходимо осуществлять в соответствии с настоящим РЭ, а также с:

– «Правилами устройств электроустановок» (ПУЭ), издание 7;

– «Правилами технической эксплуатации электрических станций и сетей»;

– «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплу-

атации электроустановок».

Для монтажа МВВ предусмотрена платформа, которая устанавливается на высоте (не ме-

нее 4,5 м от земли до токоведущих частей). Крепление модуля к платформе болтовое. Высо-

та установки моделей определяется заказчиком.

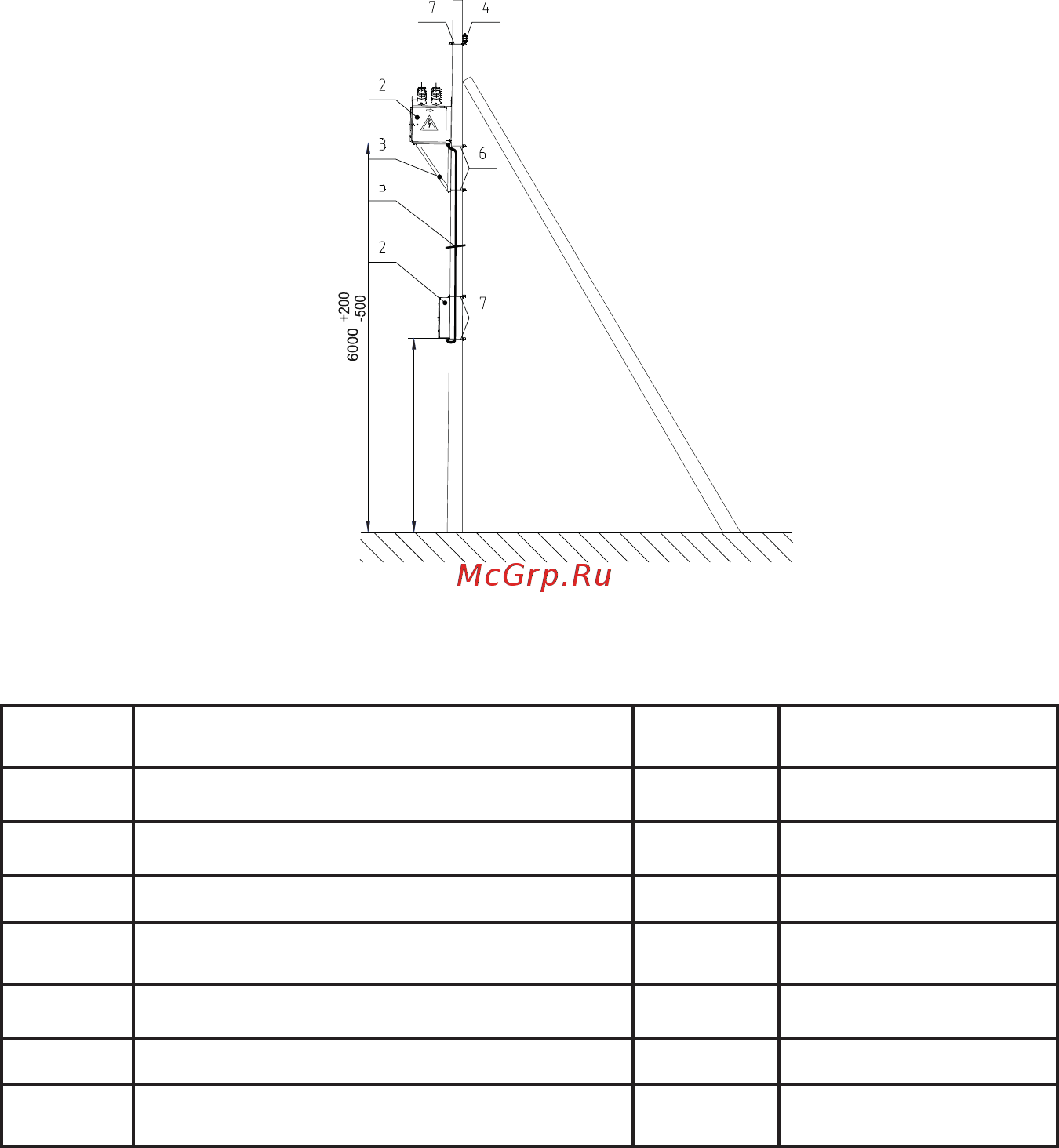

Рисунок 5 – Общий вид ПКУ на опоре

Таблица 1 – Комплектация ПКУ (определяется заказом).

№ поз.

Наименование

Кол-во Примечание

1 Модуль высоковольтный (МВВ) 1

2 Модуль низковольтный (МНВ) 1

3 Рама опоры (платформа) 1 Для установки МВВ

4 Ограничители перенапряжения ОПН 6 (10) кВ 0 - 6

на кронштейне

(и корпусе МВВ)

5 Кабель КВВГ 14 х2,5 в металлорукаве РЗ-ЦХ-18 до 8 м

6 Скоба (состоит из уголка, 2 шпилек М16 и др.) 2 для крепления рамы опоры

7 Скоба (состоит из уголка, 2 шпилек М12 и др.) 3

для крепления МНВ

и кронштейна с ОПН

Детальный перечень комплектующих см. в комплектовочной ведомости.

3000 ± 500
