2.2 Низковольтный модуль

МНВ выполнен в металлическом корпусе навесного исполнения (степень защиты IP54)

и включает в себя:

– наружная уплотненная и заземленная дверь, закрывающаяся на замки;

– панель монтажная, на которой размещено оборудование (см. п. 3.2).

К шкафу приварены проушины диаметром 14 мм для крепления на опоре ВЛ-6 (10) кВ.

Предусмотрено заземление корпуса шкафа (с использованием крепежа М10).

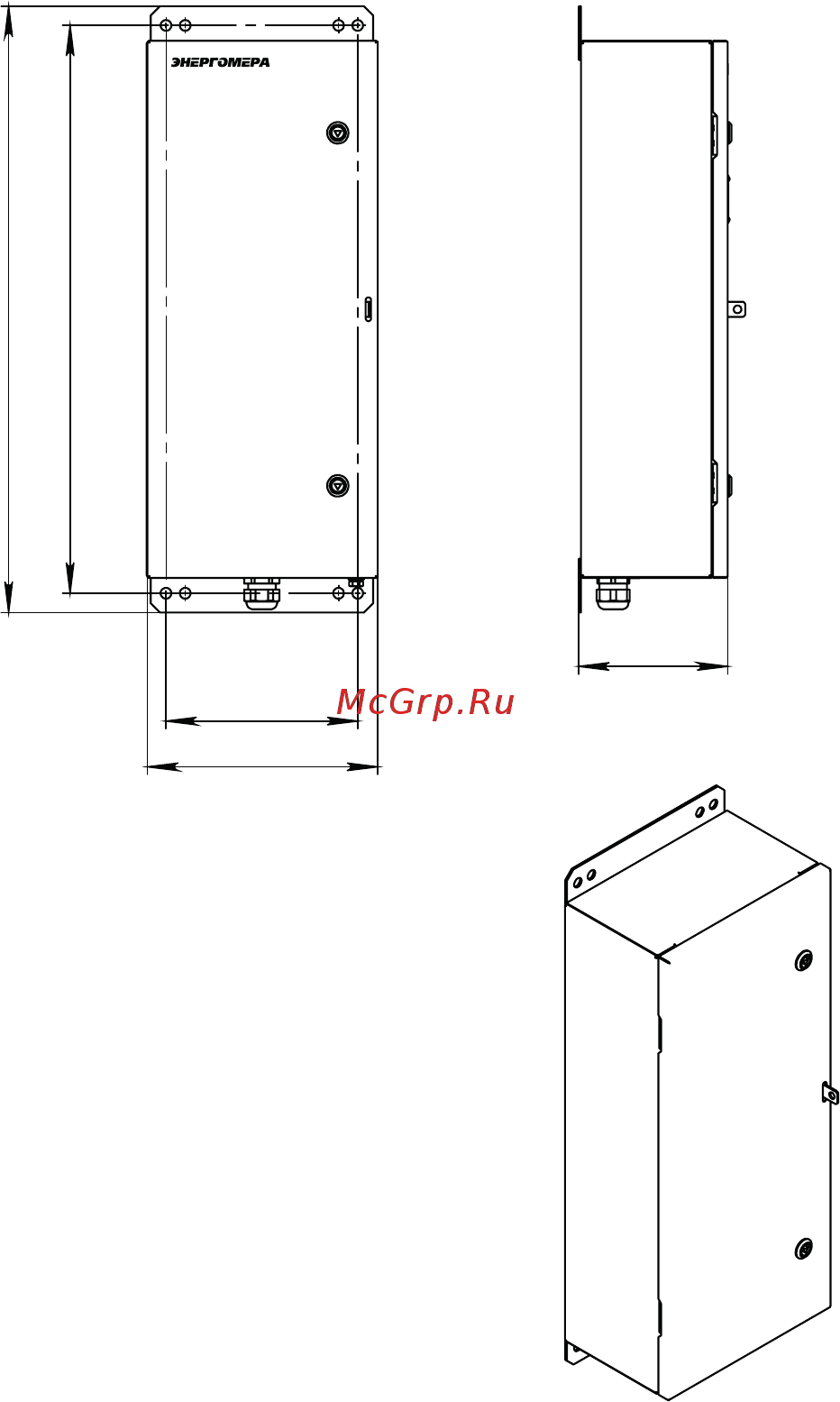

Рисунок 2 – Габаритные размеры МНВ

790

740

250

300

194
