Д.1.3.4 Вызов главного меню осуществляется кнопкой .

Д.1.3.5 Перемещение между пунктами меню осуществляется кнопками и . Перемещение

между пунктами осуществляется в пределах видимой области. При необходимости перехода к

пункту меню вне границ видимой области происходит автоматическое перемещение видимой

области с одновременным выделением следующего пункта меню (Рисунок Д.4).

Д.1.3.6 Каждый пункт меню может иметь одно из следующих функциональных назначений,

либо их комбинацию: отображение значения параметра или набора параметров, связь с другой

страницей меню, связанное действие.

Д.1.3.7 Переход на связанную страницу выбранного пункта (Рисунок Д.5, а) или вызов свя-

занного действия (Рисунок Д.5, б) осуществляется кнопкой или .

Д.1.3.8 Возврат на предыдущую страницу меню (Рисунок Д.5, а) осуществляется кнопкой

или .

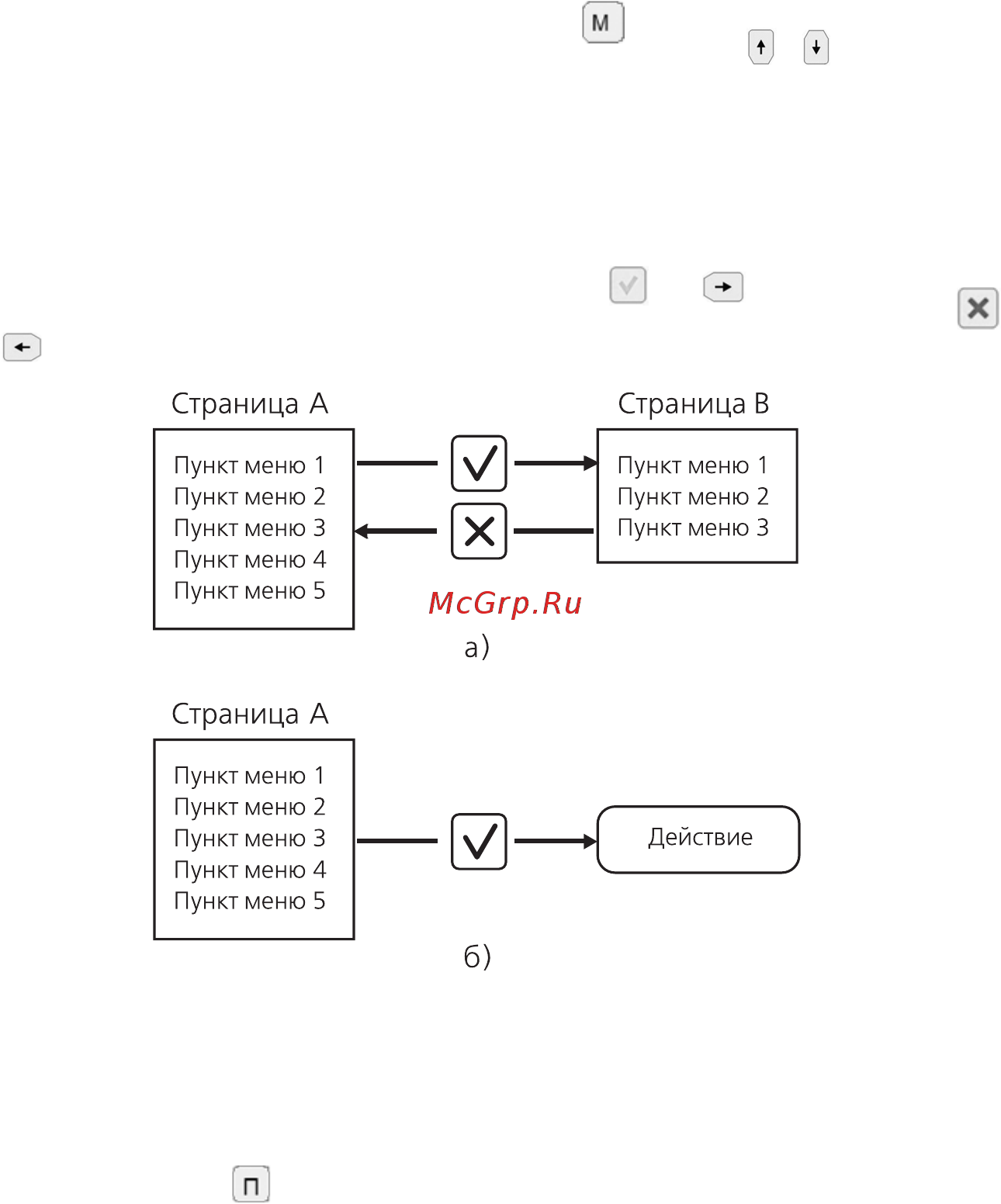

Рисунок Д.5

а) пример навигации между страницами меню;

б) пример выполнения связанного действия.

Д.1.3.9 Выход из главного меню БКУ (переключение на основной информационный экран)

осуществляется кнопкой

, либо автоматически через время порядка 30 с после последнего

нажатия любой клавиши клавиатуры.

Д.2 Порядок работы

Д.2.1 Управление преобразователем

Д.2.1.1 Управление режимами работы преобразователя осуществляется из страницы Глав-

ного меню (Рисунок Д.6).
