А2, А3 – блок источника питания БИП-01;

А4, А5 – кросс-плата БИП;

А6 – кросс-плата БКУ;

А7 – блок контроля и управления БКУ-01;

А8 – измеритель параметров ИП-01;

А9 – блок питания БП-01;

QF1 – автоматический выключатель «Сеть»;

RS1 – шунт (датчик выходного тока);

RU_IN, RU_OUT – устройство защиты от импульсных перенапряжений;

XT_IN – зажимы подключения питающей сети;

XT_OUT – выходные зажимы;

XT_TM – зажимы подключения телемеханики;

XT_ЭС – зажимы подключения электрода сравнения;

Z1 – блок сетевого фильтра БСФ.

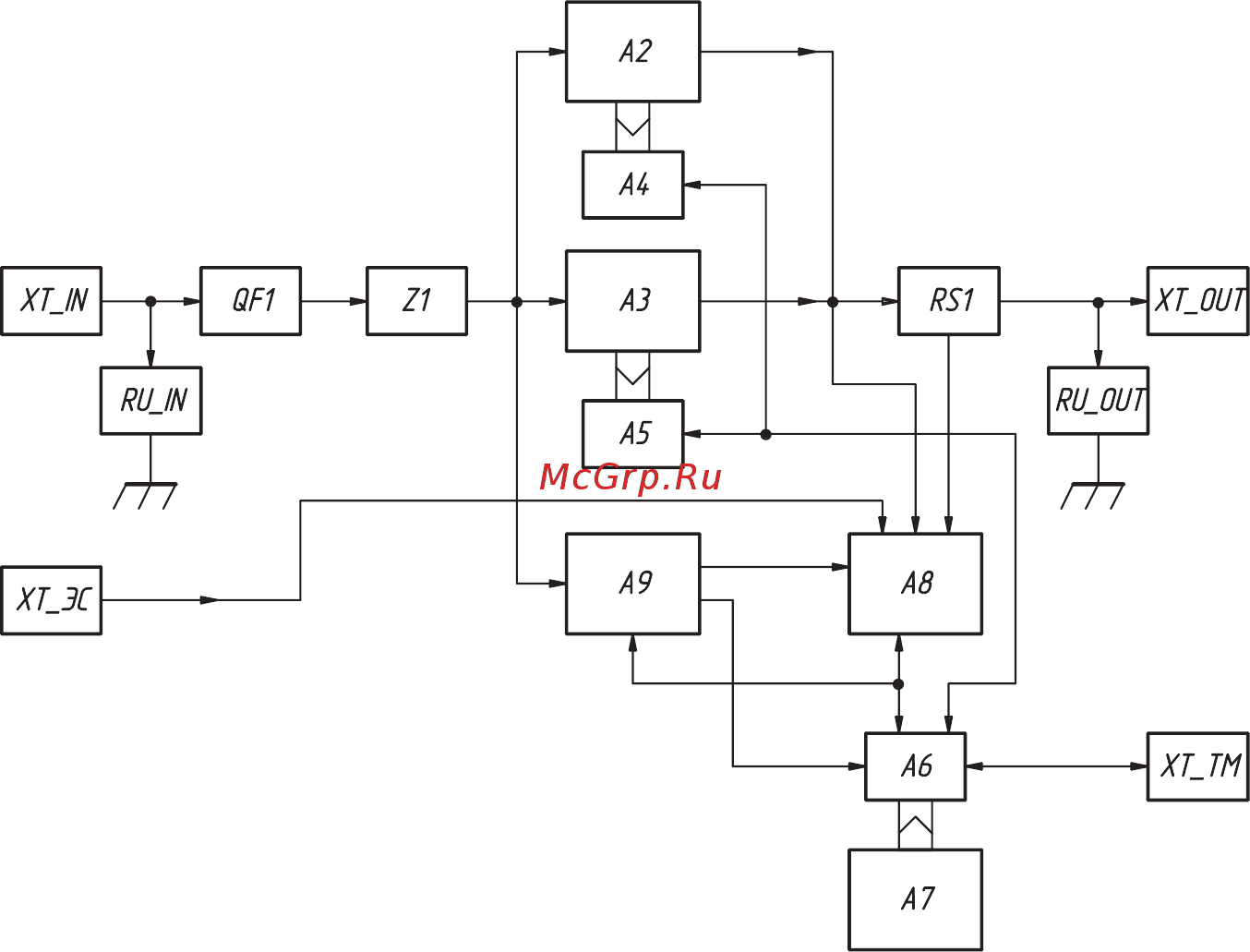

Рисунок Б.1 – Функциональная схема

Приложение Б

(обязательное)

Функциональная схема преобразователей
