Приложение К

(обязательное)

Структура меню и принципы управления

К.1 Интерфейс пользователя преобразователя.

К.1.1 Общие сведения.

К.1.1.1 Управление работой и контроль параметров преобразователей осуществляется с

помощью органов индикации и управления блока БКУ. К органам индикации блока БКУ от-

носится индикатор и сигнальные светодиоды. К органам управления блока БКУ относится

клавиатура. Внешний вид, расположение основных органов блока БКУ и их функциональ-

ное назначение представлено в приложении Е.

К.1.1.2 Визуальный интерфейс с пользователем организован путем различного пред-

ставления информации на экране индикатора. Различаются три основных типа визуального

представления данных (визуальные контексты):

а) информационные экраны;

б) меню блока БКУ;

в) экраны ввода/изменения данных.

К.1.2 Информационные экраны.

К.1.2.1 Информационные экраны предназначены для отображения различной инфор-

мации преобразователя, сгруппированной в определенном порядке, для обеспечения

быстрого доступа к необходимым параметрам или группам параметров и наилучшего их

восприятия.

К.1.2.2 Различаются два типа информационных экранов: основные и дополнительные.

Переключение на основной информационный экран осущестляется кнопкой либо ав-

томатически через время порядка 30 с после последнего нажатия любой клавиши клави-

атуры.Вызов дополнительных информационных экранов осуществляется из пунктов меню

блока БКУ.

К.1.3 Меню блока БКУ.

К.1.3.1 Меню блока БКУ предназначено для доступа и управления параметрами преоб-

разователя.

К.1.3.2 Основным структурным элементом меню является страница меню, состоящая из

заголовка и набора пунктов меню (рисунок К.1).

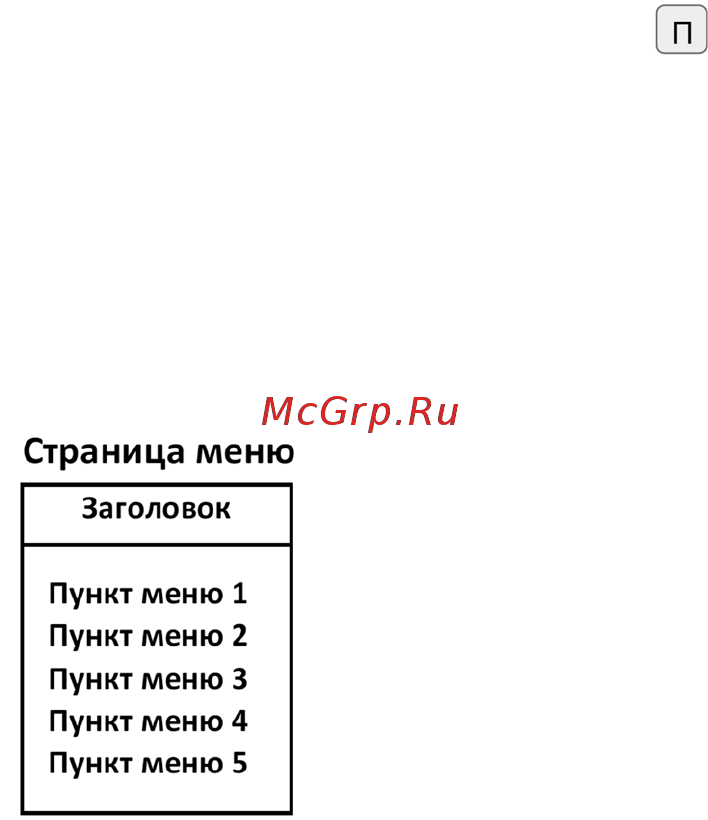

Рисунок К.1 Страница меню

К.1.3.3 Страница меню имеет определенное представление при отображении на индика-

торе. Типовая структура экрана меню представлена на рисунке К.2. В области 1 отобража-

ется заголовок текущей страницы меню. В области 2 отображаются пункты меню текущей

страницы, попадающие в видимую область (рисунок К.3). В области 3 помещается указа-

тель выбранного пункта меню. В области 4 помещаются указатели положения видимой об-

ласти текущей страницы меню (рисунок К.4).
