Приложение Л
(рекомендуемое)

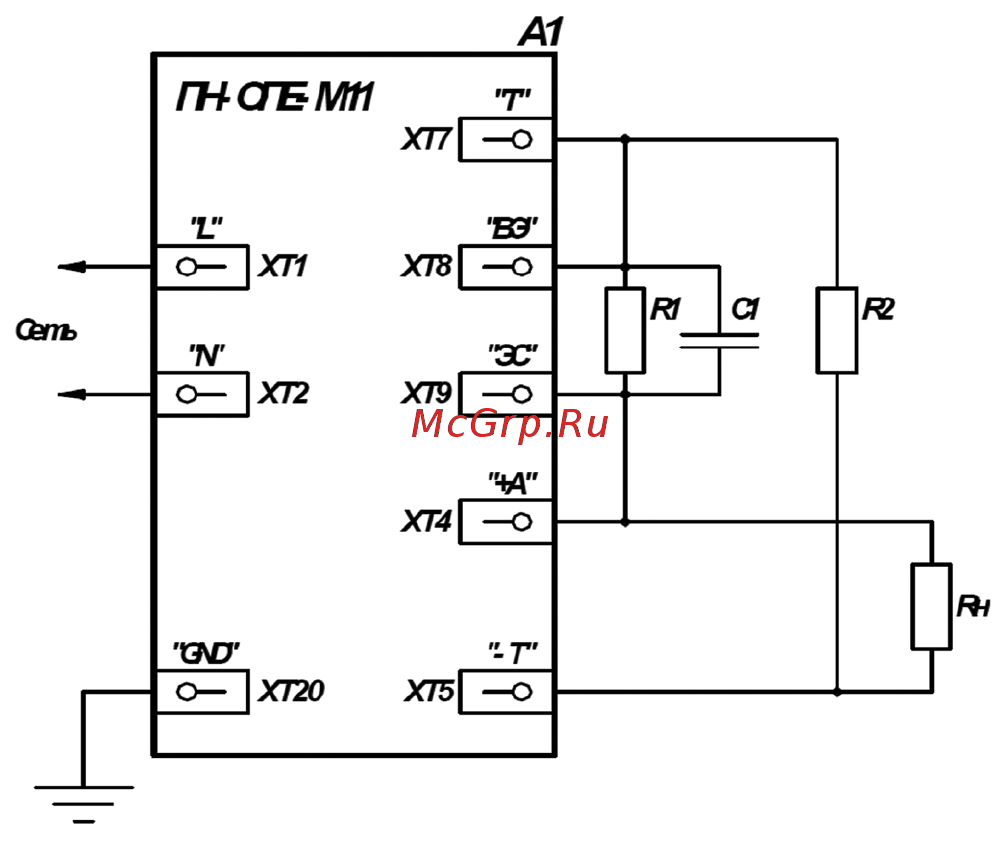

Схема подключения делителя напряжения
С1 – конденсатор К10-17б -0,1 мкФ
R1 – резистор С2-33Н-0,25-10 кОм ±5 %
R2 – резистор С2-33Н-0,25-82 кОм ±5 % (48 В)
или С2-33Н-0,25-180 кОм ±5 % (96 В)
Rн – нагрузка
Рисунок Л.1 Схема подключения делителя напряжения
