12
Подключения
В данной инструкции описано подключение
всего совместимого аудио и видео
оборудования. Пожалуйста, будьте
внимательны и выбирайте правильный тип
подключения для соответствующего
оборудования. При некоторых видах
подключения на аппарате AVR-1708
необходимо выполнить определенные
настройки. Подробную информацию см. в
инструкциях к соответствующему
подключаемому оборудованию.
Примечание:
• Не подключайте сетевой шнур, пока не будут
завершены все подключения.
• При выполнении подключений сверяйтесь с
инструкциями по эксплуатации других
компонентов
• Убедитесь в том, что левые и правые каналы
подключены правильно (левый с левым,
правый с правым).
• Не связывайте сетевой шнур вместе с
кабелями акустических систем. Это может
привести к появлению шума.
Подготовка
Используемые кабели
Выберите кабель, соответствующий подключаемому оборудованию.

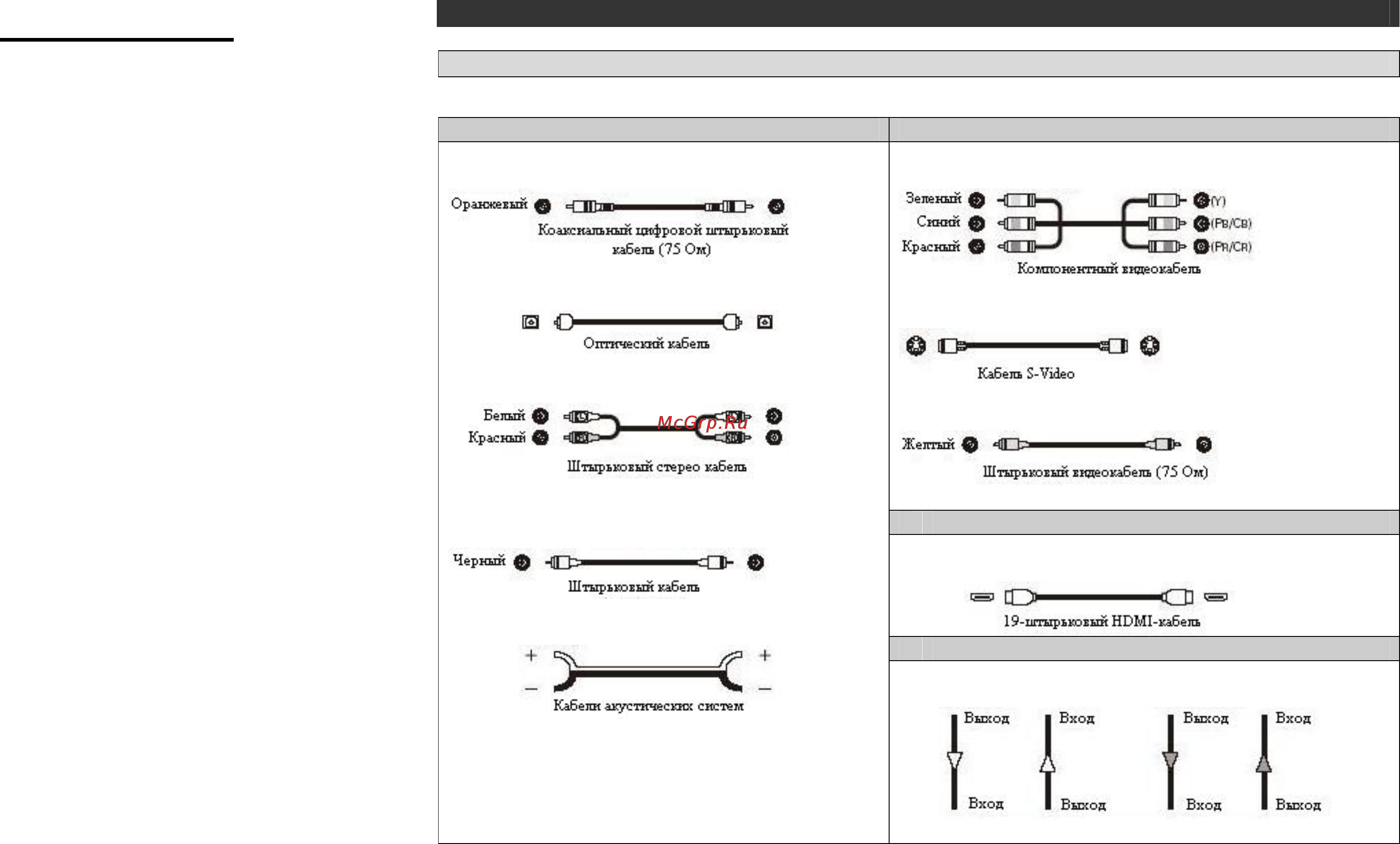

Аудиокабель Видеокабель
Подключение компонентного видео
Подключение S-Video
Видеоподключение
Аудио и видеокабель
Подключение HDMI
Направление сигнала
Коаксиальное цифровое подключение
Оптическое цифровое подключение
Аналоговое подключение (Стерео)
Аналоговое подключение
(Моно, для сабвуфера)
Подключение акустических систем
Аудиосигнал: Видеосигнал:
