19

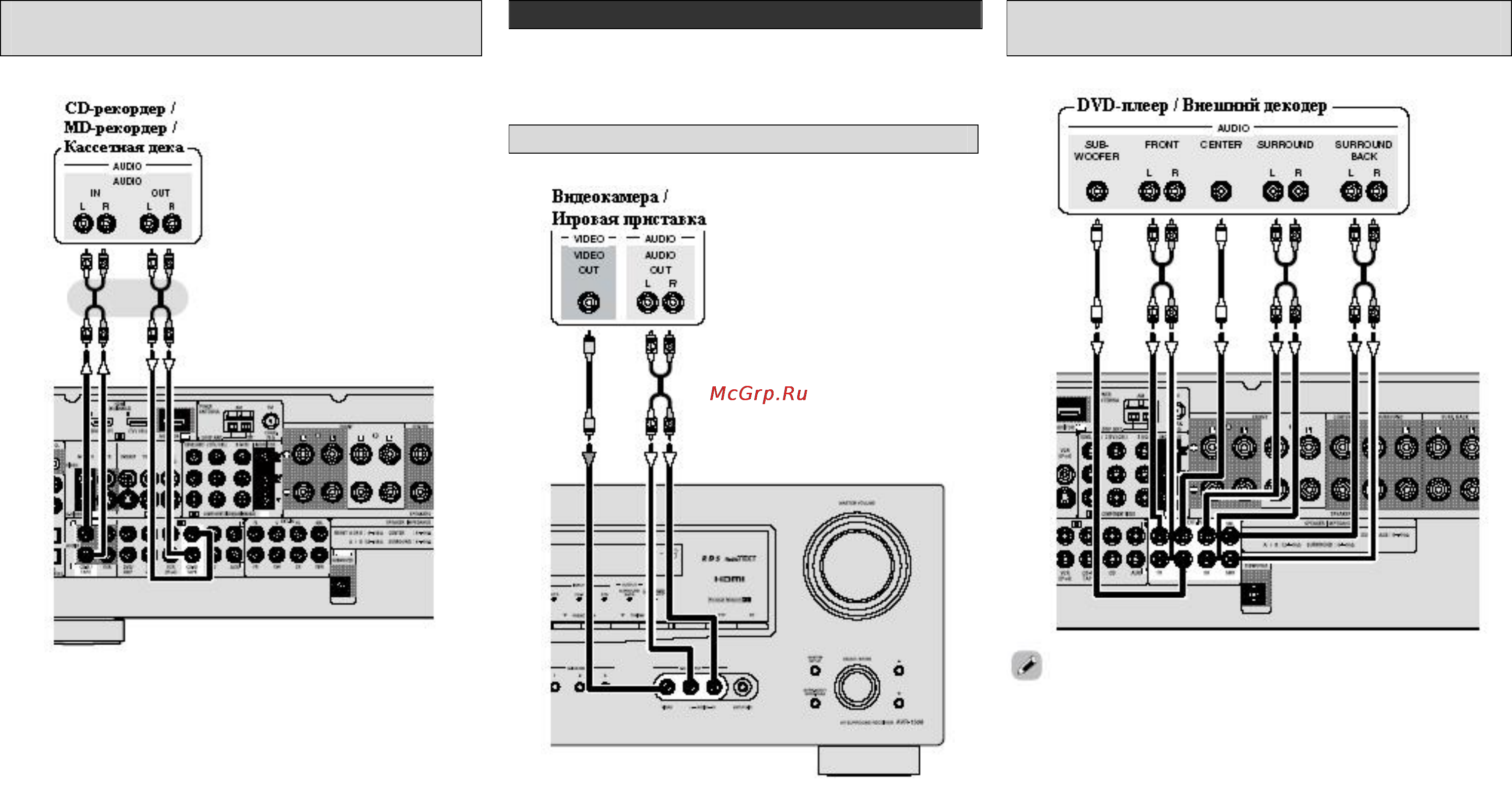

CD-рекордер/ MD-рекордер/ кассетная
дека
Подключите необходимые кабели.
Подключение к другим устройствам
Тщательно проверьте левые (L) и правые (R)
каналы и входы и выходы, и проверьте
правильность подключений.
Видеокамера/ игровая приставка
Подключите необходимые кабели.
Компонент с многоканальными выходными
разъемами
Подключите необходимые кабели.
•
Для воспроизведения аналоговых сигналов,
поступающих на разъемы EXT.IN, нажмите кнопку
EXT.IN на основном блоке или кнопку INPUT на
пульте ДУ и выберите «EXT.IN»
(см. стр. 38).
• Источник видеосигналов можно подключить так же, как
DVD-плеер (см. стр. 16).
•
Для воспроизведения дисков, защищенных от
копирования, подключите разъем EXT.IN аппарата
AVR-1708 к аналоговому многоканальному
выходному разъему DVD-плеера.
