21
Приложение Ж
(рекомендуемое)

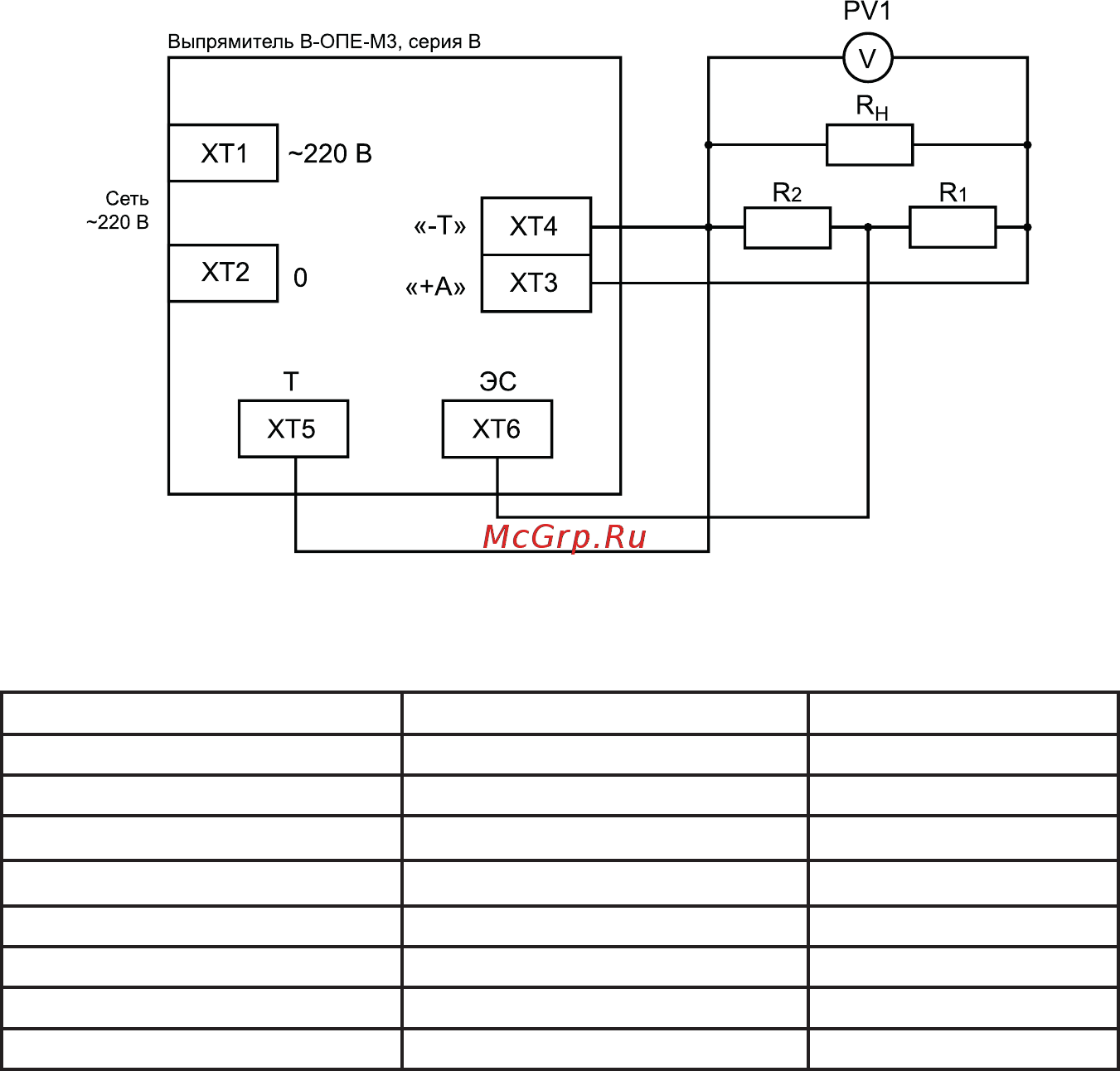

Схема подключения делителя напряжения
Таблица Ж.1
Тип выпрямителя R1, кОм±10% R3, R4, кОм±10%
В-ОПЕ-М3-15-24-У1-В 5,6 1,5
В-ОПЕ-М3-25-24-У1-В 5,6 1,5
В-ОПЕ-М3-42-24-У1-В 5,6 1,5
В-ОПЕ-М3-25-48-У1-В 13 1,5
В-ОПЕ-М3-42-48-У1-В 13 1,5
В-ОПЕ-М3-63-48-У1-В 13 1,5
В-ОПЕ-М3-84-48-У1-В 13 1,5
В-ОПЕ-М3-104-48-У1-В 13 1,5
