4
Приложение А
(обязательное)
Габаритные, установочные размеры и масса выпрямителей

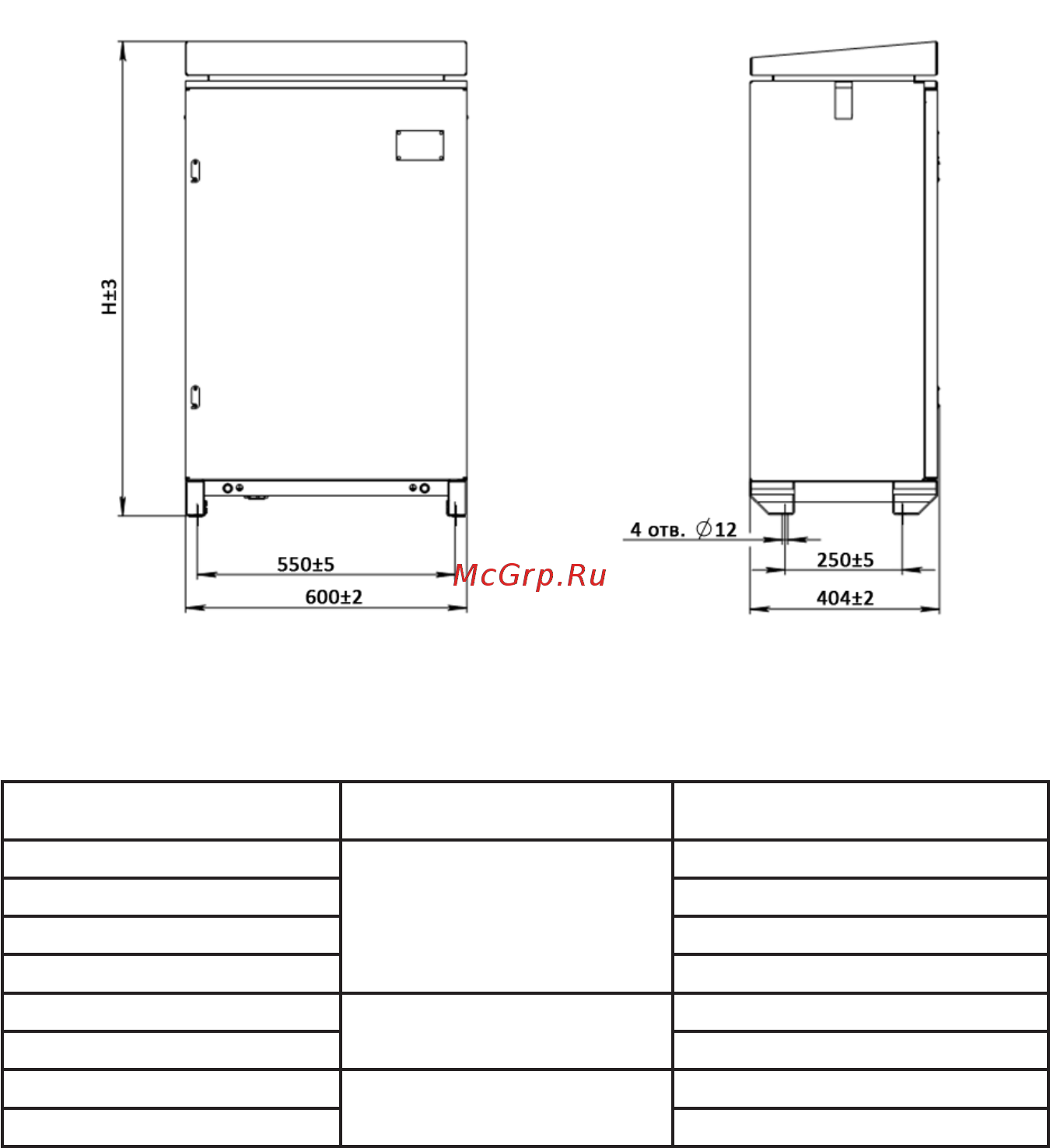

Рисунок А.1 – Габаритные и установочные размеры выпрямителей
Таблица А.1 – Высота и масса выпрямителей
Типоисполнение
выпрямителей
H, мм
Масса,
не более, кг
В-ОПЕ- М3-С1(С0,С4)-15-24-У1-В
835
90
В-ОПЕ-М3-С1(С0,С4)-25-24-У1-В 100
В-ОПЕ-М3-С1(С0,С4)-42-24-У1-В 120
В-ОПЕ-М3-С1(С0,С4)-25-48-У1-В 125
В-ОПЕ-М3-С1(С0,С4)-42-48-У1-В
1010
135
В-ОПЕ-М3-С1(С0,С4)-63-48-У1-В 150
В-ОПЕ-М3-С1(С0,С4)-84-48-У1-В
1210
170
В-ОПЕ-М3-С1(С0,С4)-104-48-У1-В 200
