Приложение Б

(обязательное)

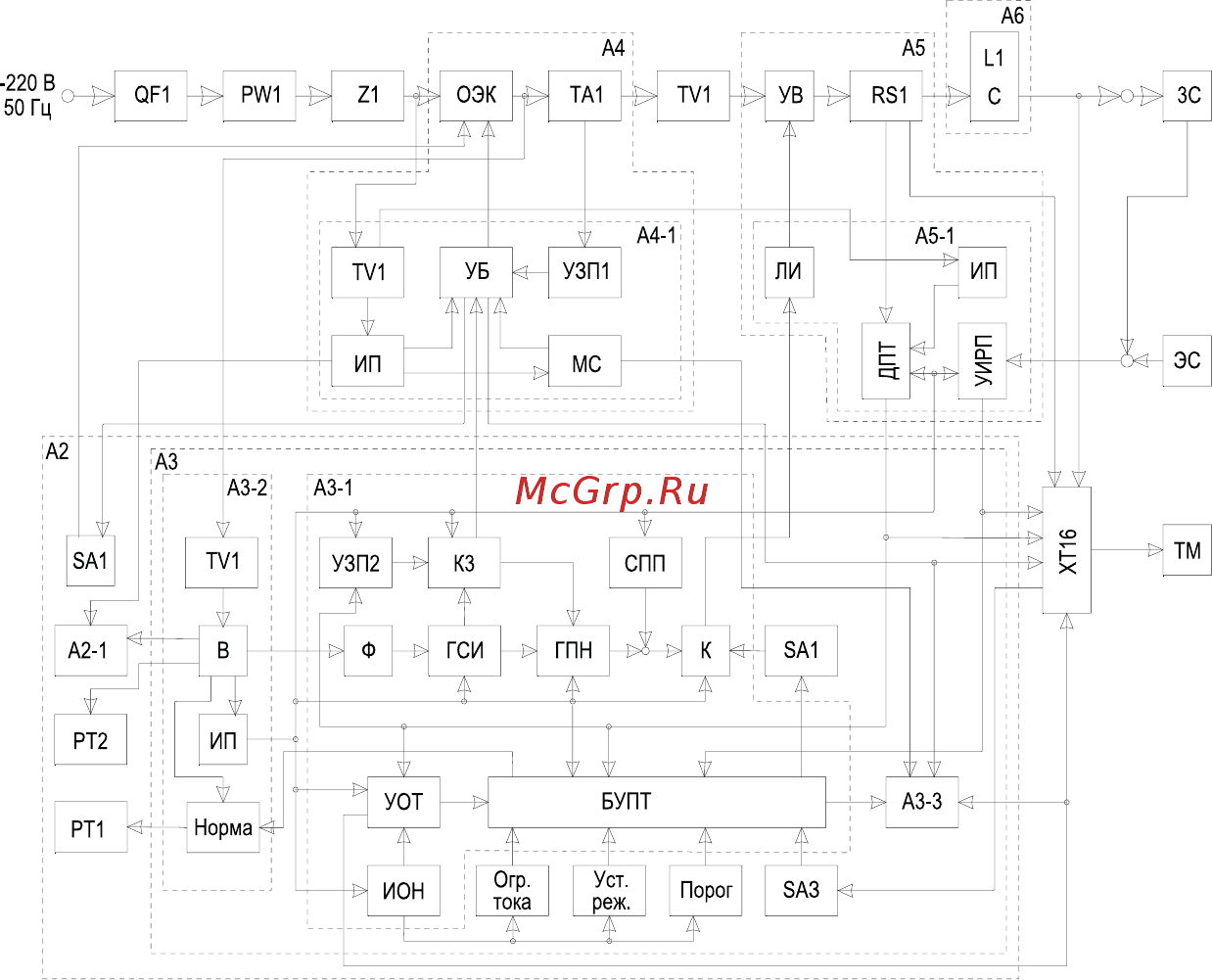

Функциональная схема преобразователя

QF1 – автоматический выключатель «Сеть»;

TV1 – силовой трансформатор;

XT16 – блок зажимов «ТМ»;

Z1 – фильтр радиопомех;

С – защищаемое сооружение;

ЭС – электрод сравнения;

ТМ – система телемеханики;

A2 – внутренняя дверь;

A2-1 – блок индикации;

PT1 – счетчик времени защиты;

PT2 – счетчик времени наработки;

SA1 – тумблер «ВКЛ.» включения выпрямителя;

A3 – блок управления (БУ-3МВ);

A3-1 – плата управления;

УЗП 2 – узел защиты от перегрузок (I >1,2I

.);

КЗ – контроллер защиты;

Ф – фильтр;

ГСИ – генератор синхроимпульса;
