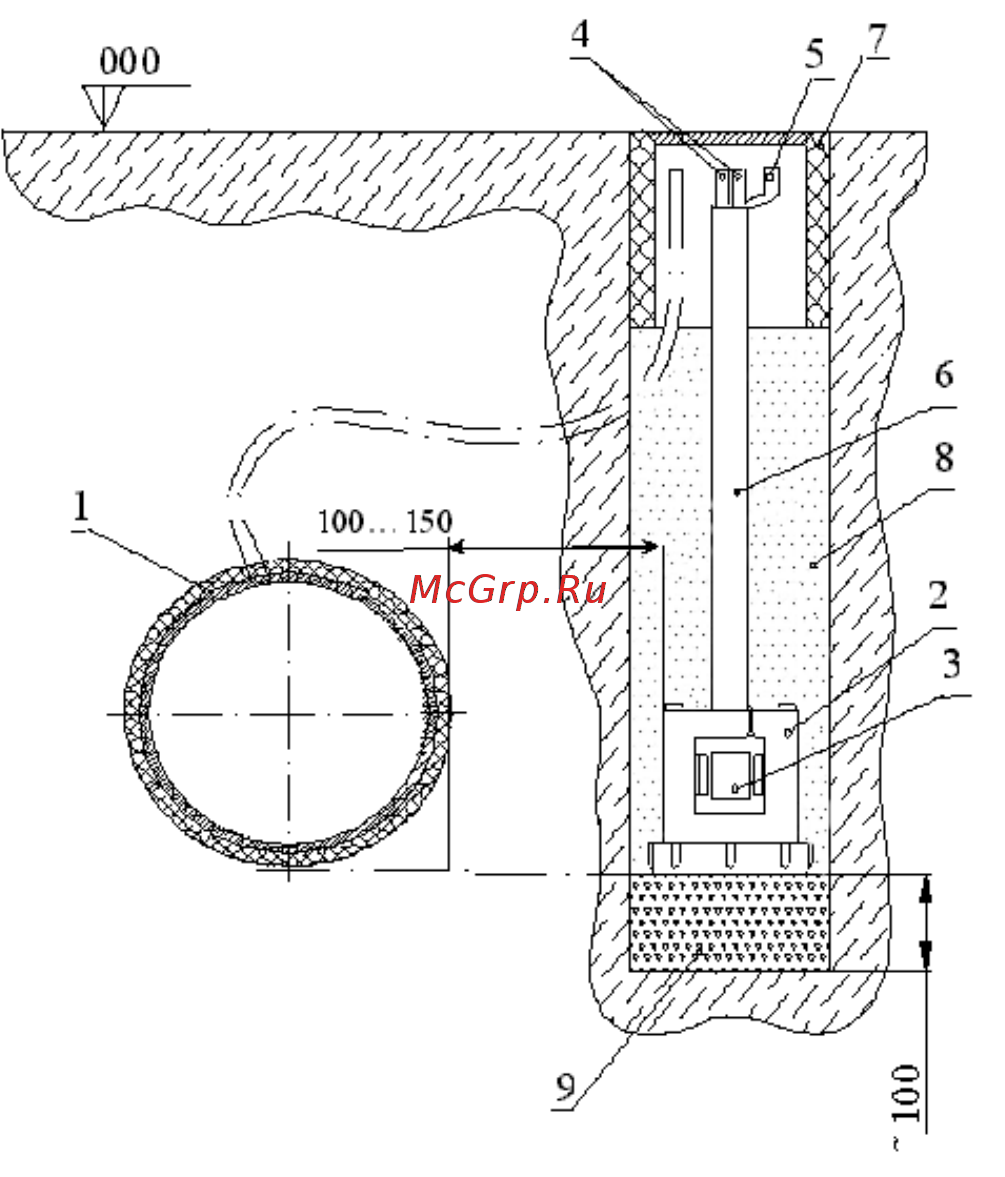

Приложение М

(справочное)

1 – трубопровод;

2 – электрод сравнения;

3 – датчик электрохимического потенциала;

4 – измерительные проводники;

5 – проводник от экранированной оплетки кабеля;

6 – предохранительная трубка;

7 – ковер;

8 – шурф, засыпанный грунтом;

9 – глинистый слой.
