Denon AVR-1906 [23/79] Подключение акустических выходов зоны zone2
![Denon AVR-1906 [23/79] Подключение акустических выходов зоны zone2](/views2/1053832/page23/bg17.png)
23
Подключение акустических выходов зоны ZONE2
Если в настройке «Power Amp Assignment» [Назначение усилителя мощности] усилитель мощности назначен выходному каналу зоны ZONE2, то
разъемы для подключения тыловых АС можно использовать в качестве выходов для подключения АС зоны ZONE2.

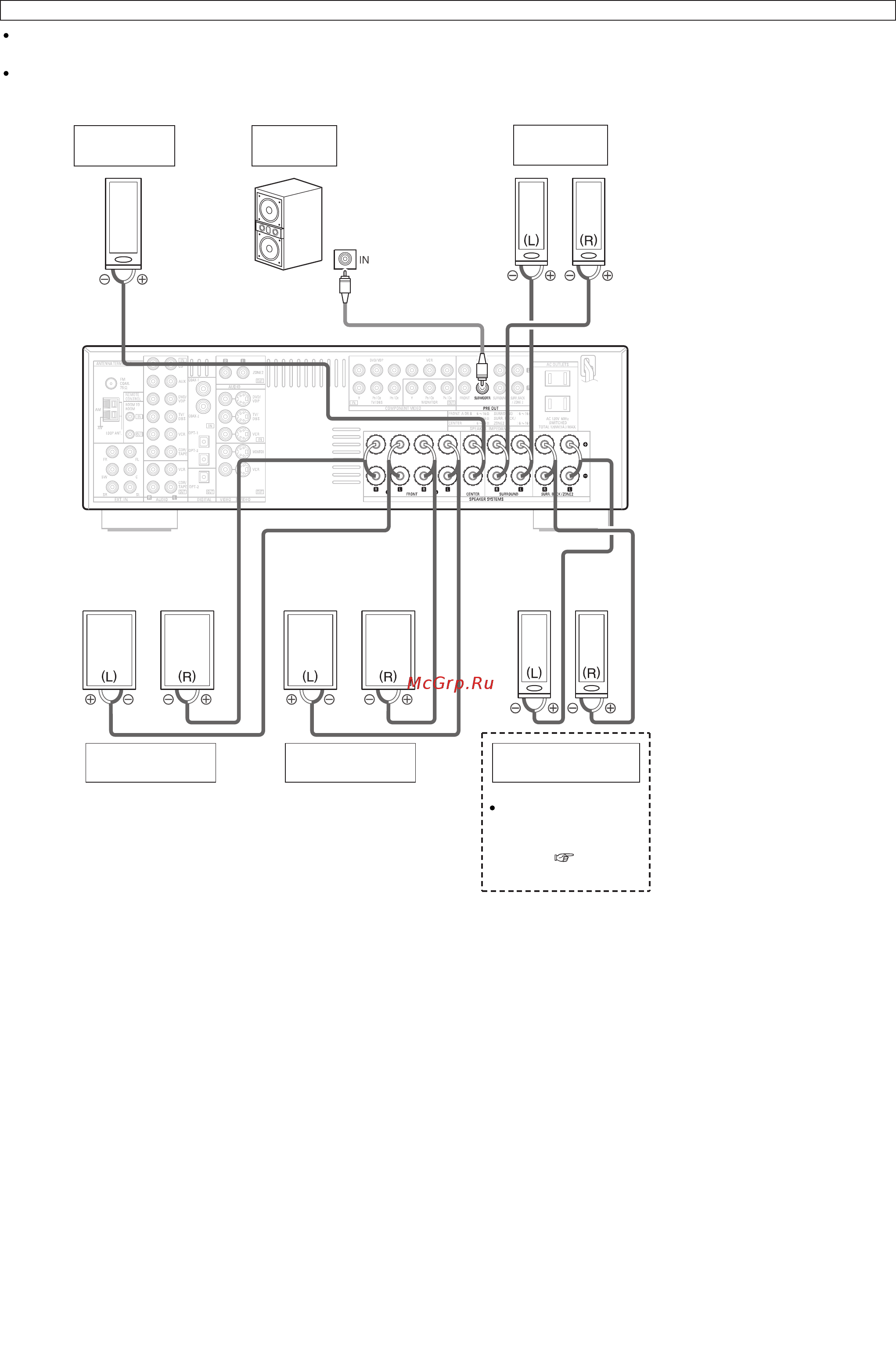

Ниже приведена примерная схема подключений, когда второму стереоканалу зоны ZONE2 назначена тыловая АС.
В этом случае тыловая АС не может использоваться в основной зоне (MAIN ZONE).
СабвуферЦентральная АС
Боковые АС
АС зоны ZONE2
Фронтальные АС (А)Фронтальные АС (В)
Примечание:
Для использования этих АС в
зоне ZONE2 необходимо
изменить соответствующие
установки ( стр.55).
Соединительный разъём для
подключения сабвуфера со
встроенным усилителем
(сабвуфера) и т. п.
