20

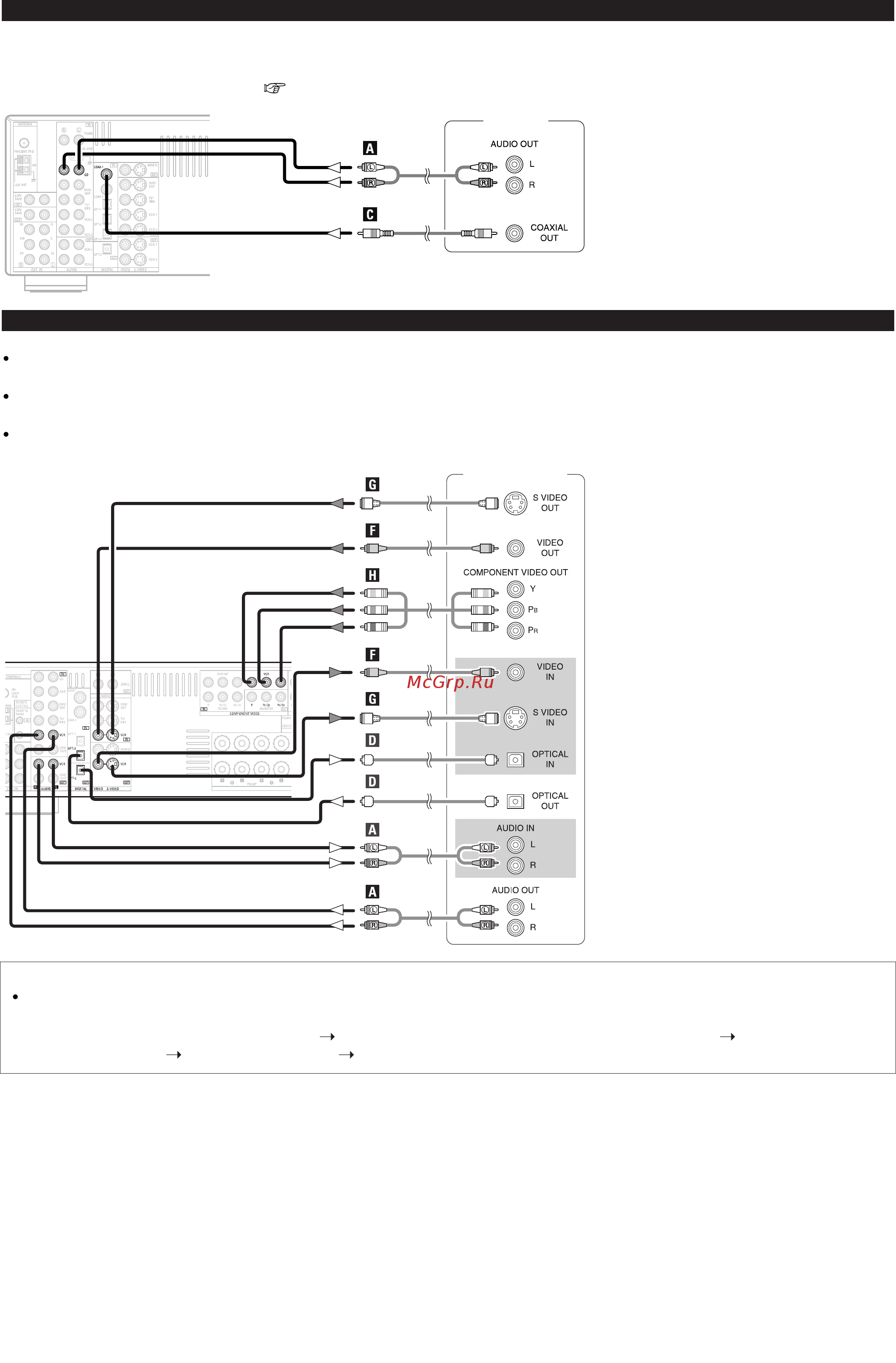

Подключение видеомагнитофона
Для обеспечения наилучшего качества изображения выберите компонентное видеосоединение для подключения видеомагнитофона (на ресивере
также имеются вход формата SVideo и композитный видеовход).
Для осуществления записи цифрового источника (например, DVDрекордера) в аналоговом виде (например, на кассету) помимо цифровых
соединений необходимо выполнить указанные ниже соединения аналоговых входов и выходов.
Входные и выходные цифровые соединения выполняются аналогично соединениям CD(MD)рекордера.
Видеодека
ПРИМЕЧАНИЕ:
При записи на видеомагнитофон необходимо, чтобы кабель, используемый устройством воспроизведения источника, был одинакового типа с
кабелем, подключенным к разъему «VCR OUTPUT» [Выход видеомагнитофона] на AVR1906.
Например: «VCR IN» [Вход видеомагнитофона] кабель формата SVideo : «VCR OUT» [Выход видеомагнитофона] кабель формата SVideo
«VCR IN» видеокабель : «VCR OUT» видеокабель
Подключение CD7плеера
Для подключения цифрового выходного аудиосигнала от CDплеера Вы можете выбрать коаксиальное или оптическое цифровое соединение. При
выборе коаксиального соединения его необходимо назначить. Подробнее об этом смотрите в разделе, посвященном настройке «Digital Input
Assignment» [Назначение цифрового входа] ( страница 50).
CDплеер
