45
Использование усилительной секции SURR.BACK/ZONE2 для Зоны 2.
Для того чтобы подключить дополнительную зону (ZONE2), нажмите кнопку ZONE2.
Уровень сигнала на выходе ZONE2 SPEAKER OUT [Выход на АС дополнительной зоны] можно отрегулировать с помощью кнопки ZONE2 VOLUME
[Уровень громкости в Зоне 2], расположенной на пульте ДУ.

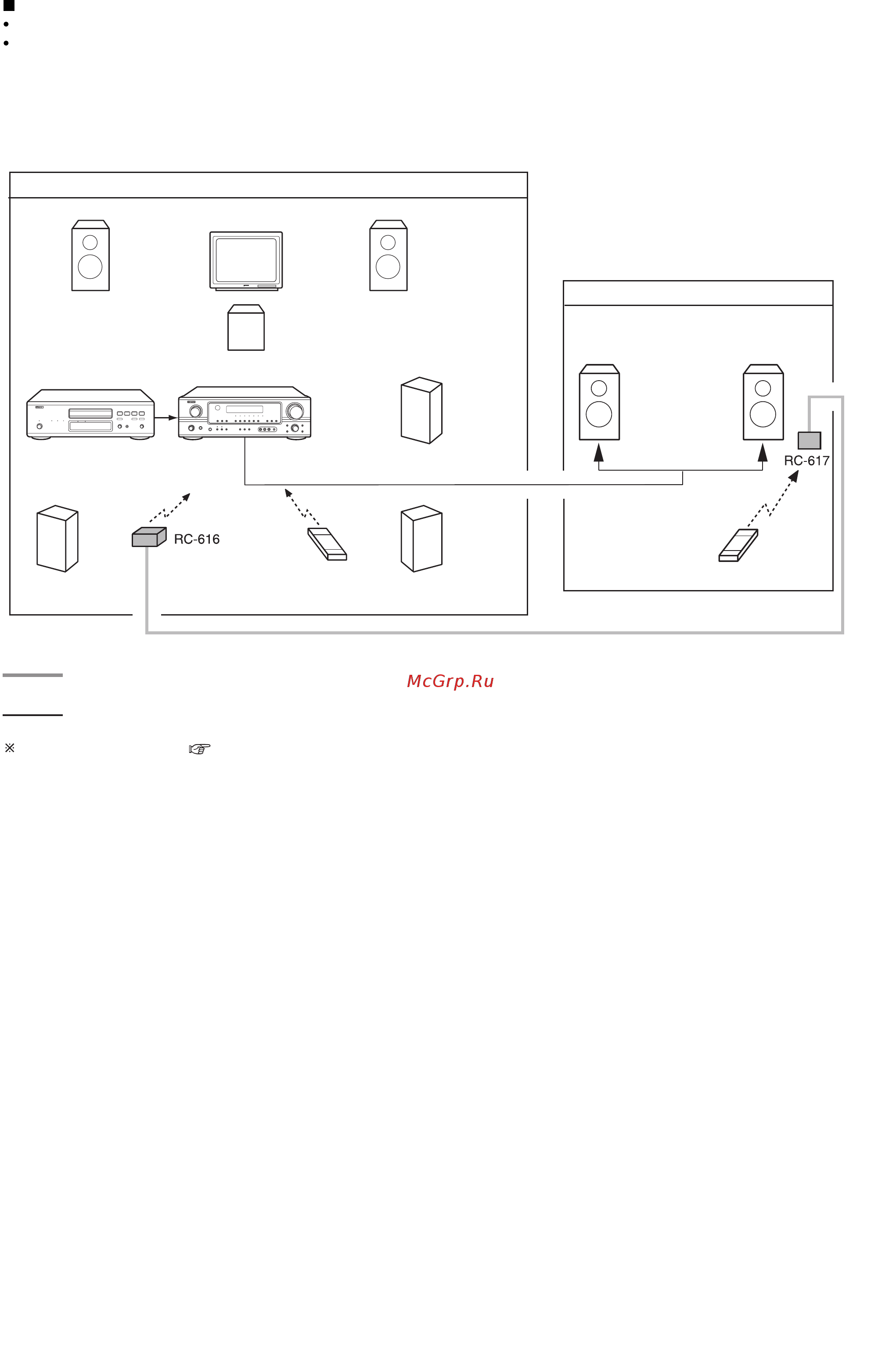

[Пример конфигурации и подключений системы]
При использовании внутреннего усилителя данного устройства в качестве усилителя сигналов дополнительной зоны [ZONE2].
5.17канальная система основной зоны (MAIN ZONE)
Дополнительная зона (ZONE2)
Фронт. лев. АС
DVDплеер
Боковая лев. АС
Боковая прав. АС
Программируемый пульт ДУ
Пульт ДУ RC1000
Данное устройство
Фронт. прав. АС
Централ. АС
Сабвуфер
Выход на АС дополнительной зоны (ZONE2)
Монитор
: Линия управления межкомнатного блока ДУ (продается отдельно)
: Кабель для подключения АС
См. раздел «Подключения» ( стр. 17).
