Энергомера ЩКВН1 [10/16] Рекомендации по подключению щитка

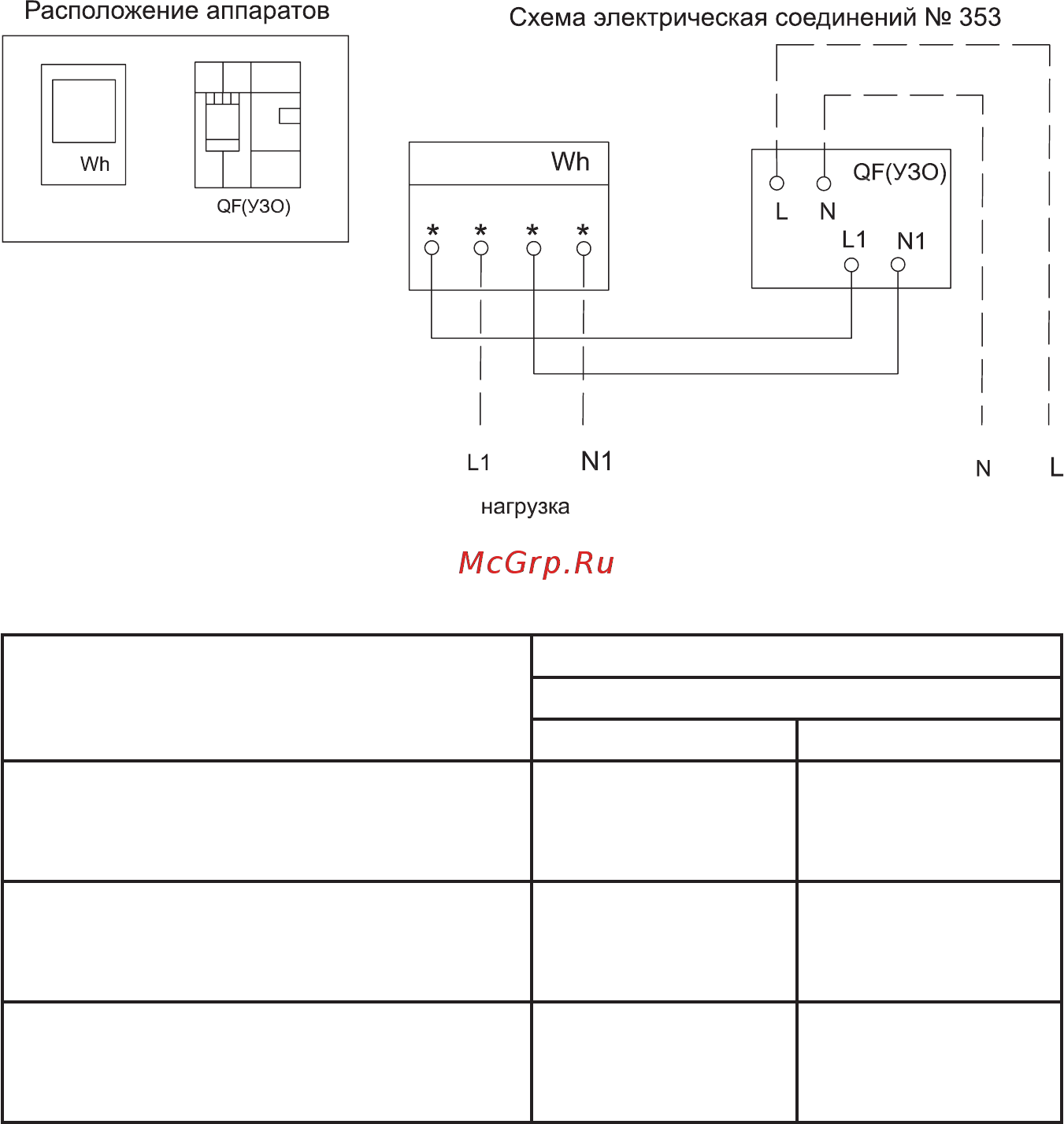

ПРИЛОЖЕНИЕ Б

(справочное)

Рекомендации по подключению щитка

По заявке заказчика может быть изготовлен щиток с неполной комплектацией или с ком-

плектацией другими защитными аппаратами. В этом случае следует дополнительно руко-

водствоваться документацией, представленной предприятием, осуществляющим монтаж

щитка.

Таблица Б.1

Типоисполнение щитка

Номинальные токи аппаратов

QF(УЗО)

In,А IΔn, мА

ЩКВН11 II-40А/Сч/35301_____У1

ЩКВН12 II-40А/Сч/35301_____У2

ЩКВН31 II-40А/Сч/35301_____У1

ЩКВН32 II-40А/Сч/35301_____У2

40 100

ЩКВН11 II-32А/Сч/35301_____У1

ЩКВН12 II-32А/Сч/35301_____У2

ЩКВН31 II-32А/Сч/35301_____У1

ЩКВН32 II-32А/Сч/35301_____У2

32 100

ЩКВН11 II-25А/Сч/35301_____У1

ЩКВН12 II-25А/Сч/35301_____У2

ЩКВН31 II-25А/Сч/35301_____У1

ЩКВН32 II-25А/Сч/35301_____У2

25 100

* Обозначение номеров зажимов согласно эксплуатационной документации на счетчик.
