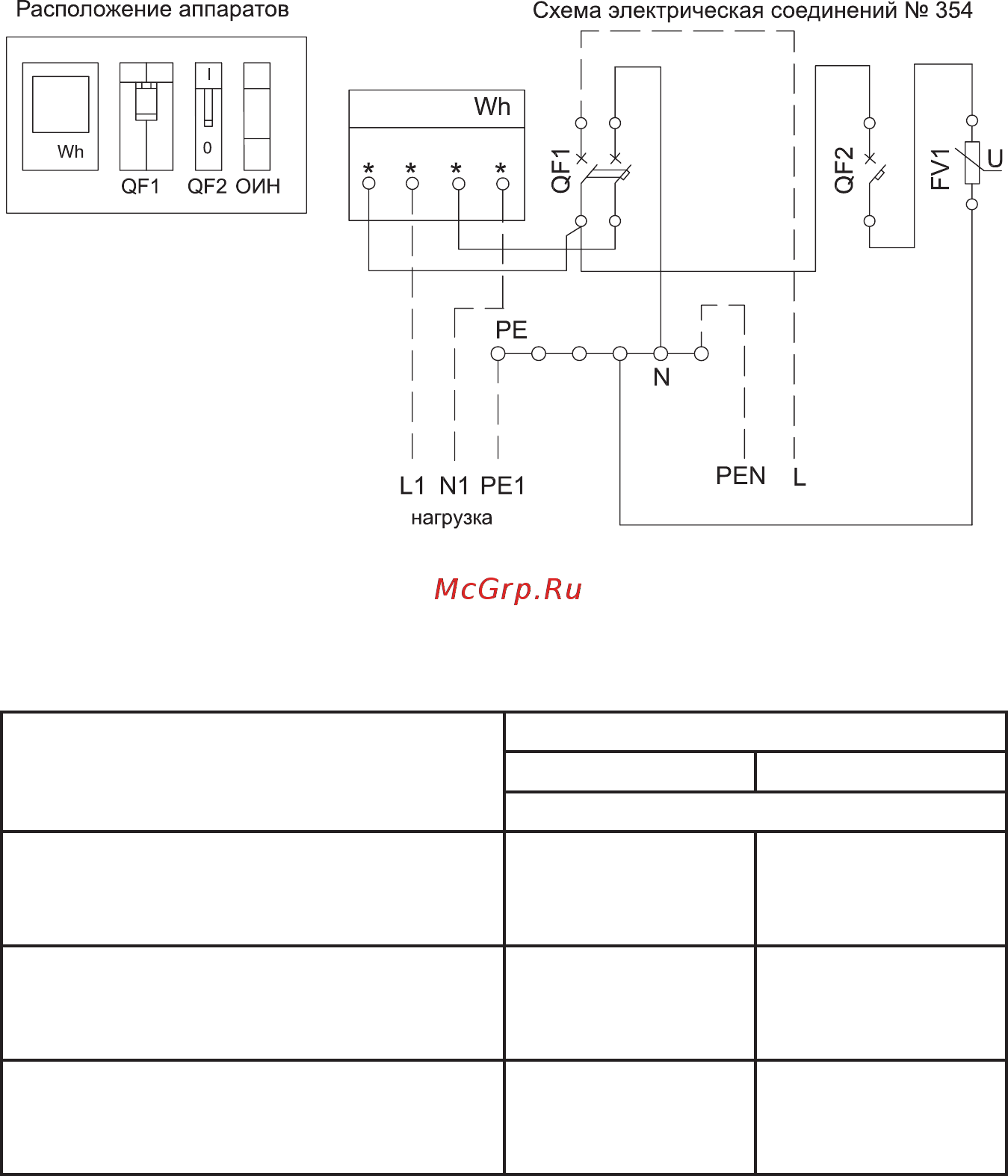

Энергомера ЩКВН1 [11/16] Обозначение номеров зажимов согласно эксплуатационной документации на счетчик

Таблица Б.2

Типоисполнение щитка

Номинальные токи аппаратов

QF1 QF2

In,А

ЩКВН11 II-40А/Сч/35401_____У1

ЩКВН12 II-40А/Сч/35401_____У2

ЩКВН31 II-40А/Сч/35401_____У1

ЩКВН32 II-40А/Сч/35401_____У2

40 16

ЩКВН11 II-32А/Сч/35401_____У1

ЩКВН12 II-32А/Сч/35401_____У2

ЩКВН31 II-32А/Сч/35401_____У1

ЩКВН32 II-32А/Сч/35401_____У2

32 16

ЩКВН11 II-25А/Сч/35401_____У1

ЩКВН12 II-25А/Сч/35401_____У2

ЩКВН31 II-25А/Сч/35401_____У1

ЩКВН32 II-25А/Сч/35401_____У2

25 16

* Обозначение номеров зажимов согласно эксплуатационной документации на счетчик.
