1 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

1.1 Щиток квартирный вводной настенный в пластиковом корпусе ЩКВН «Энергомера»

(типов ЩКВН11, ЩКВН12, 3ЩКВН21, 3ЩКВН22, ЩКВН31 и ЩКВН32), далее щиток, пред-

назначен для ввода в квартиру (частное домовладение и др.) питающей линии и учета элек-

трической энергии напряжением 380/220 В частотой 50 Гц с глухозаземленной нейтралью

(система заземления TN-S и TN-C-S), а также для защиты при перегрузках, коротких замы-

каниях.

1.2 Щиток изготавливают для нужд экономики и реализуют через розничную сеть.

Он предназначен для наружной и внутренней установки в местах, доступных неквалифи-

цированному персоналу.

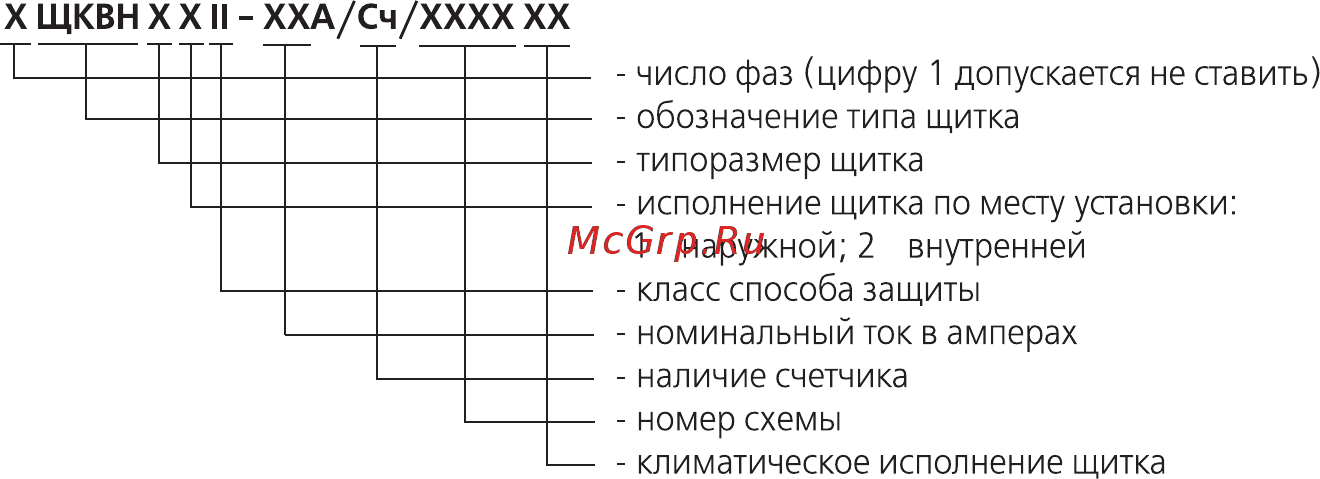

Структура обозначения щитка:

Обозначение типоисполнения щитка приведено в разделе «Свидетельство о приемке».

1.3 Габаритные, установочные размеры и масса щитка приведены в приложении А.

1.4 Щиток содержит счетчик электрической энергии и коммутационный аппарат (автома-

тический выключатель, устройство защитного отключения (УЗО). Схема электрическая щитка

приведена в приложении Б.

1.5 Щиток может использоваться в сети, ток короткого замыкания в которой не превышает

3000 А.

1.6 По заявке заказчика щиток может поставляться с неполной комплектацией или с ком-

плектацией другими защитными аппаратами. В этом случае следует дополнительно руко-

водствоваться документацией, представленной предприятием, осуществляющим монтаж

щитка.

1.7 Щиток климатического исполнения У2 по ГОСТ 15150-69 и ГОСТ 15543.1-89:

– предельные значения рабочих температур от минус 40 до 45°С;

– относительная влажность воздуха до 80% при 25°С;

– степень загрязнения 1 по ГОСТ 51321.1-2000 (сухое не проводящее загрязнение), тип

атмосферы 1 по ГОСТ 15150-69 (условно-чистая атмосфера);

– атмосферное давление 86,6-106,7кПа (от 650 до 800 мм.рт.ст.).

1.8 Щиток климатического исполнения У1 по ГОСТ 15150-69 и ГОСТ 15543.1-89:

– предельные значения рабочих температур от минус 45 до 45°С;

– относительная влажность воздуха до 100% при 25°С;

– степень загрязнения 2 по ГОСТ 51321.1-2000 (не проводящее загрязнение), тип атмос-

феры 1 по ГОСТ 15150-69 (условно-чистая атмосфера);

– атмосферное давление 86,6-106,7кПа (от 650 до 800 мм.рт.ст.).

– –
