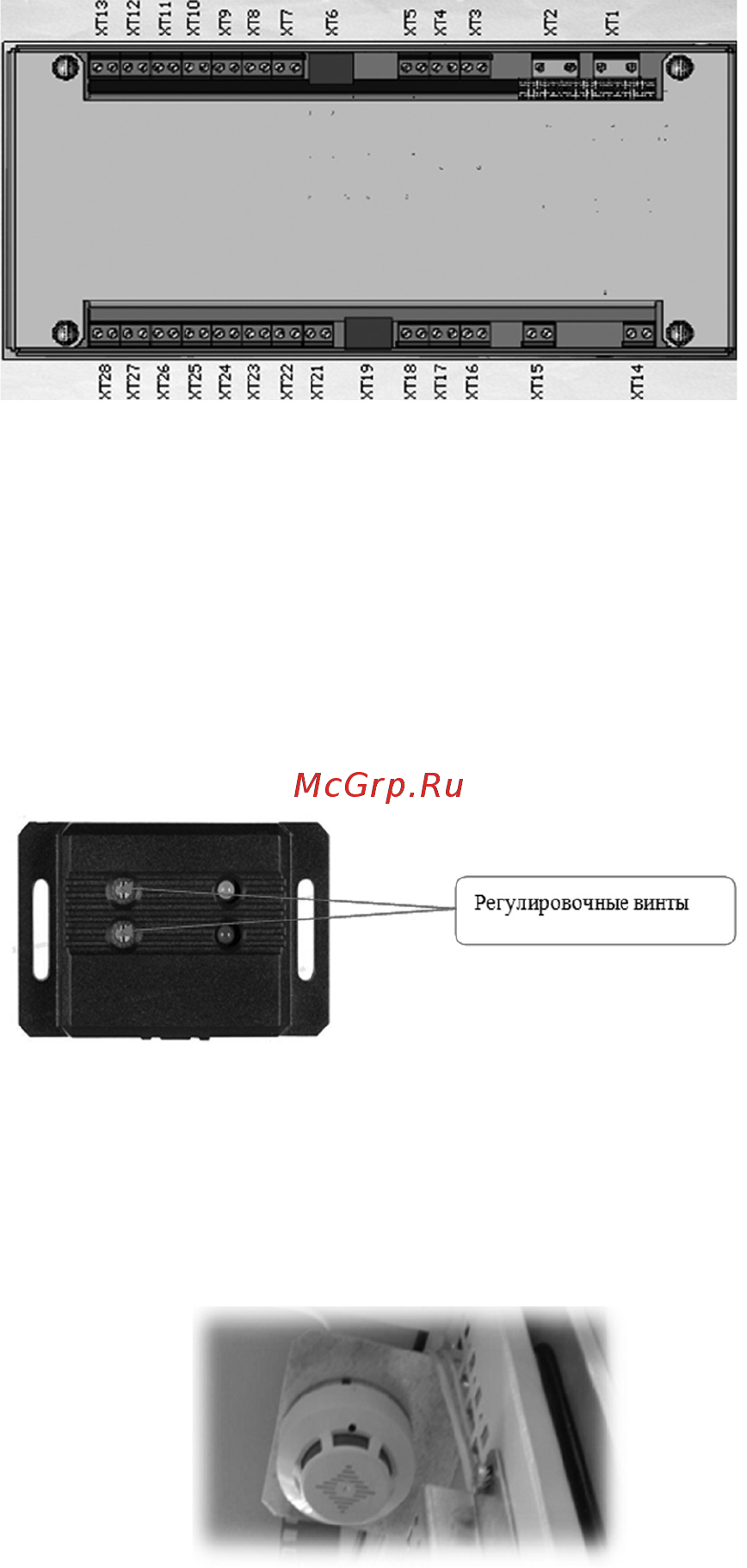

Рисунок 10 Нумерация выводных клемм.

Рисунок 11 Датчик удара

Рисунок 12 – Датчик дыма

При наличии подключенных проводников к выводным клеммам заказчик подключается

параллельно существующим подключениям, при этом сохранив все имеющиеся

подключения.

2.7 Датчики системы мониторинга

2.7.1 Датчик удара (в схеме BK2)

Построен на базе принципа магнитного резонанса. Расположен внутри формирователя

интерфейсов и сигнализирует о механическом воздействии на шкаф. Чувствительность

датчика настраивается при помощи регулировочных винтов. Для проверки чувствительности

необходимо ударить по шкафу неметаллическим предметом для исключения повреждения

защитного покрытия шкафа, при этом срабатывание датчика будет отображаться свечением

красного либо зеленого светодиодов.

2.7.2 Датчик дыма (в схеме BK1, BK4)

Принцип действия датчика основан на контроле отраженного от частиц дыма инфракрас-

ного излучения, сигнализирующее о задымлении внутри шкафа и позволяющее предотвра-

тить возгорание. Для предотвращения ложного срабатывания шкаф имеет 2 датчика дыма

с последовательним включением. Питание датчика происходит от формирователя интер-

фейсов FI-10.
